带多工位工装夹具的多孔定位焊接工作台

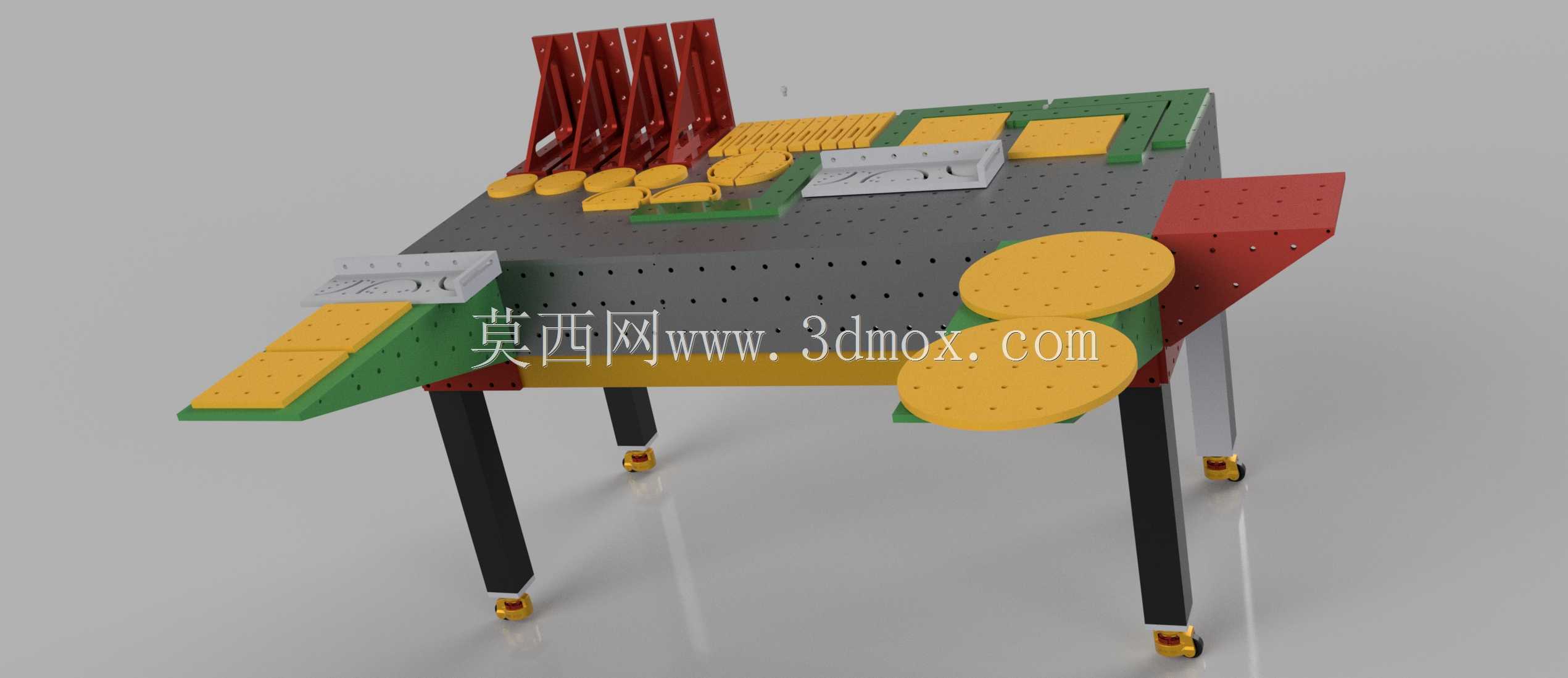

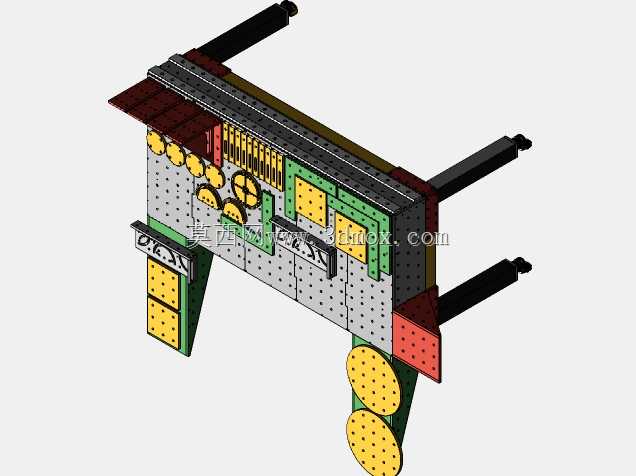

　　在金属结构件焊接加工的车间场景里，这类多孔定位焊接工作台是一线铆焊班组最常用的基础工装载体，区别于传统的铸铁焊接平台，它的核心设计逻辑是围绕柔性化焊接作业做的结构适配，不需要针对每一批次的异形焊件单独制作定位靠模，就能快速完成不同规格工件的装夹固定。整个工作台的主体台面采用带等距阵列孔系的厚钢板加工而成，孔位的间距、孔径都做了统一的公差匹配，所有配套的定位块、夹紧附件都能通过孔位快速插装锁定，不管是小型钣金支架的拼接焊接，还是框架类结构件的组对，都能在台面上快速找到对应的定位基准。台面周边拓展安装了不同功能的工装附件，包括带定位槽的绿色定位靠板、黄色的可调支撑垫块、红色的角度定位挡块，还有侧面延伸出来的圆形辅助支撑台面，

　　这些附件的安装位置都可以根据待焊工件的外形轮廓随意调整，比如焊接带斜角的管件时，可以把角度挡块调整到对应角度锁定，直接把管件靠在挡块上就能保证焊接角度的一致性，不需要每次焊接前都用角度尺反复校准。工作台的支撑腿采用方管焊接结构，底部安装了带刹车的万向脚轮，同时脚轮上方配套了可调节的支撑脚杯，日常需要转场移动工位时，可以把脚杯旋起，通过脚轮把整个工作台推到需要的作业位置，到位之后把脚杯旋下接触地面，把脚轮抬离地面，就能保证焊接作业时台面的稳定性，避免焊接过程中台面晃动影响焊缝质量。从安装边界来看，这类工作台的主体台面尺寸适配常规车间的工位间距，侧面延伸的辅助支撑在完全展开时不会超出常规单人作业的操作半径，操作人员站在工作台的任意一侧，

　　都能伸手够到台面上所有的装夹位置，不需要频繁绕台走动取放工件或工具。台面的孔系除了用来安装定位附件，还能配套快速夹紧器，在焊接容易产生焊接变形的薄钣金件时，可以通过多个夹紧点把工件牢牢压在台面上，利用台面的刚性约束焊接热变形，减少焊后校形的工作量。和传统的固定式焊接平台相比，这种模块化的焊接工作台不需要在台面上焊接临时挡块，不会因为反复焊接临时工装破坏台面的平面度，长期使用后只要更换磨损的定位附件就能维持工装精度，台面本身的使用寿命远高于传统焊接平台。在实际生产场景中，这类工作台既可以用于小批量定制化金属件的焊接组对，也能配合焊接机器人做离线焊接的工件定位工装，只要提前根据工件的焊接路径调整好各个定位附件的位置，

　　就能重复完成同类型工件的装夹定位，不需要每次重新调校基准。台面下方没有多余的遮挡结构，焊接过程中产生的焊渣可以直接从台面的孔位漏到下方的接渣区域，清理的时候只需要把接渣盘抽出来就能清理焊渣，不会让焊渣堆积在台面上影响工件的定位精度。各个拓展附件的连接结构都做了防松设计，插装到位之后通过偏心锁紧结构固定，即使焊接过程中受到工件的碰撞或者焊接应力的影响，附件也不会出现移位，保证整个焊接过程中定位基准的一致性。支撑腿的高度做了人体工程学匹配，常规身高的操作人员站在台面前作业时，手臂自然下垂刚好能接触到台面上的工件，不需要长时间弯腰或者抬臂作业，能降低长时间焊接作业的疲劳感。
