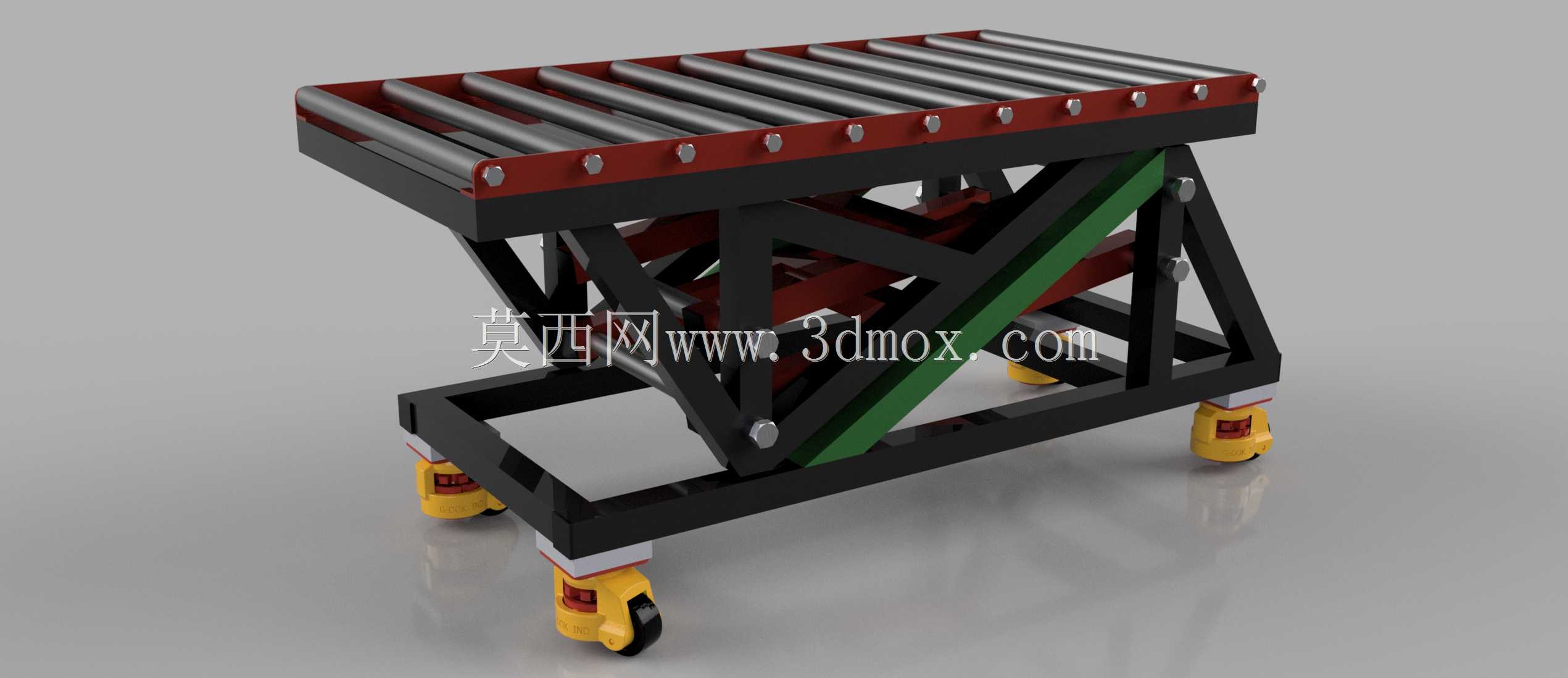

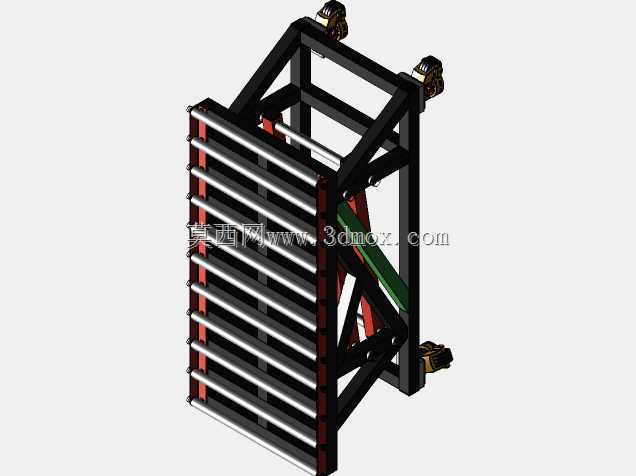

带脚轮剪叉式辊道输送升降作业台

　　这款辊道升降作业台的设计，最初是针对车间内不同高度工位间的物料转运输送痛点做的方案，在机加工段、装配流水线旁、仓储分拣区这类场景里，经常会遇到输送线高度差匹配、工位临时高度调整、重型工件短距离移载的需求，普通固定高度辊道台没法适配多工位的高度差，纯固定升降台又没法灵活挪动位置，这款结构刚好把两种功能做了整合。从结构设计逻辑来看，整体采用剪叉式支撑架构作为升降承载主体，剪叉臂采用矩形钢管焊接成型，交叉铰接点做了镶套处理，避免长期升降摆动造成的臂体磨损，铰接销轴选用45号钢调质处理，配合润滑脂注油孔，能保证长期重载下的动作顺畅，不会出现卡滞异响。台面上的辊道采用无动力镀锌辊筒排布，辊筒间距根据常见周转箱、板式工件的底部支撑尺寸做了优化，

　　不会出现小件卡滞、工件歪斜的情况，辊筒两端的轴承座直接固定在台面的红色安装横梁上，横梁和剪叉顶部的安装平台做螺栓连接，后期如果需要更换不同直径、不同间距的辊筒，不需要拆解整个升降主体，直接拆卸横梁即可完成维护。底部的支撑框架同样采用矩形钢管拼焊，四个角安装了带刹车的万向脚轮，脚轮选用聚氨酯包胶材质，既可以承受整台设备加上工件的总载荷，又不会在车间环氧地坪上留下压痕，每个脚轮都配备了侧向刹车踏板，设备移动到指定工位后踩下刹车，就能完全锁止位置，不会在工件推送过程中出现移位。设计时特意预留了驱动部件的安装空间，剪叉臂中间的空置区域可以根据用户实际需求加装液压缸、电动推杆或者丝杠升降组件，不需要额外对主体结构做打孔焊接改造，

　　不同驱动形式的安装孔位在建模时就做了预留，不管是需要大吨位顶升的液压方案，还是需要精准位置控制的电动伺服方案，都能直接适配。从安装边界尺寸来看，设备最低工位高度适配常规750mm的标准流水线高度，最大顶升高度可以根据剪叉臂的长度调整，常规款最大顶升高度能到1200mm，完全覆盖车间内从地面周转车到中层装配工位的高度差范围；台面的辊道排布宽度适配600mm标准宽度的输送线，长度方向做了1200mm的有效输送长度，能承载大部分常规尺寸的工装板、周转箱以及中小型机加工件，单台额定载荷按照500kg的常规工况做的结构强度校核，剪叉臂的抗弯截面模量、铰接点的剪切强度都留了1.5倍以上的安全系数，不会出现重载下结构变形的问题。实际使用中，

　　这款设备既可以作为独立的工位升降台使用，比如在装配工位旁调整工件高度，减少工人弯腰取件的劳动强度，也可以多台拼接组成临时的高度可调输送线，应对不同批次产品的生产高度需求，不需要重新搭建固定输送支架；脚轮的配置让它可以在车间不同区域灵活调度，比如在设备检修时作为临时的工件承托台，或者在仓储区作为拣货的高度调整平台，相比固定安装的升降设备，使用场景更灵活。结构建模时所有的焊接位置都做了焊道预留，螺栓连接孔都按照机械设计标准做了公差配合标注，辊筒的安装同轴度、剪叉臂的铰接孔对称度都在建模时做了装配约束校验，实际加工组装时不会出现孔位错位、动作干涉的问题；台面边缘做了圆角处理，避免工人操作时磕碰划伤，底部框架的离地高度留了100mm的间隙，方便叉车叉取转运，也能避免地面杂物卡入脚轮或者剪叉活动区域。
