生产线用塑料工件容纳周转托盘结构

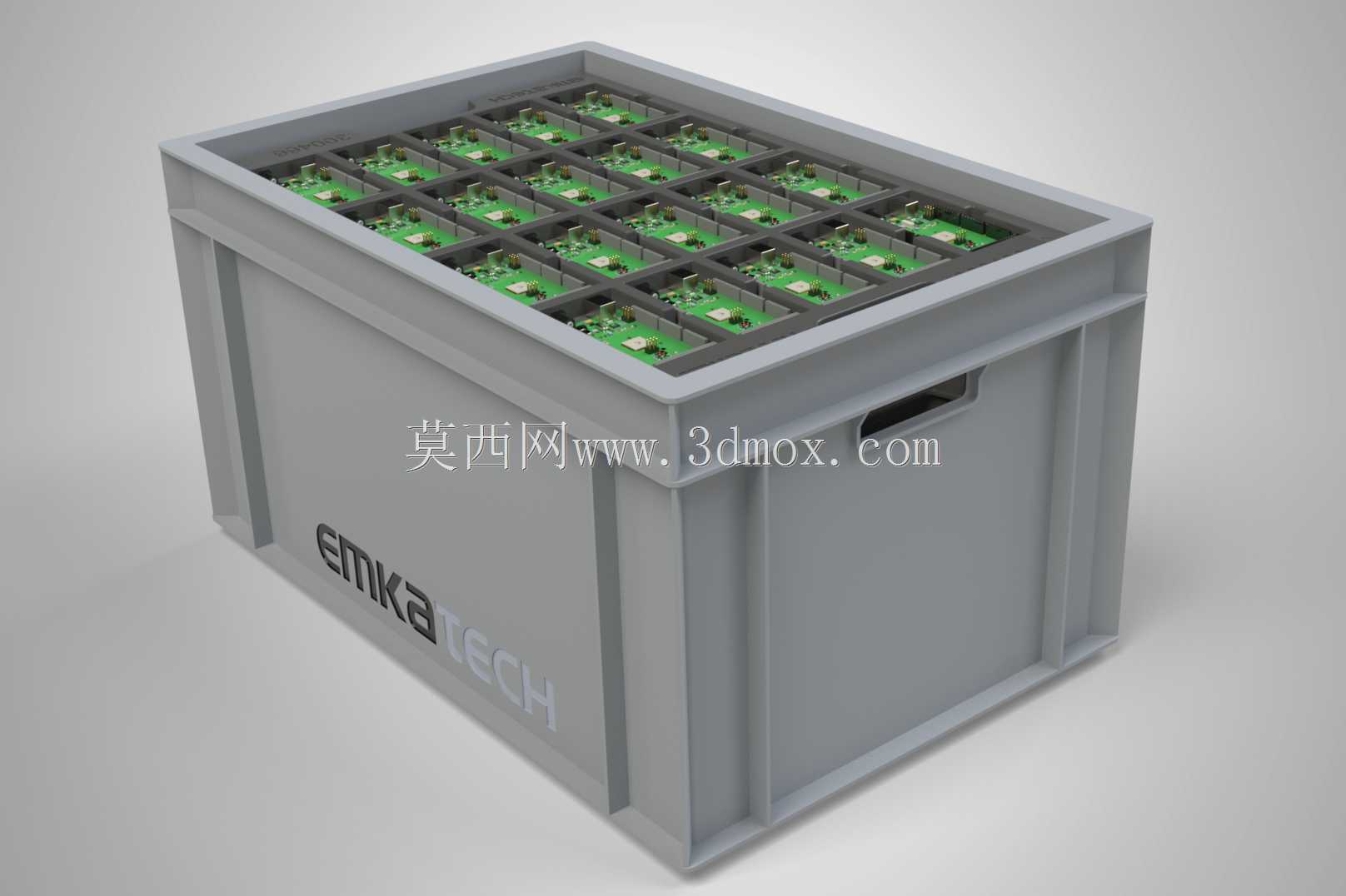

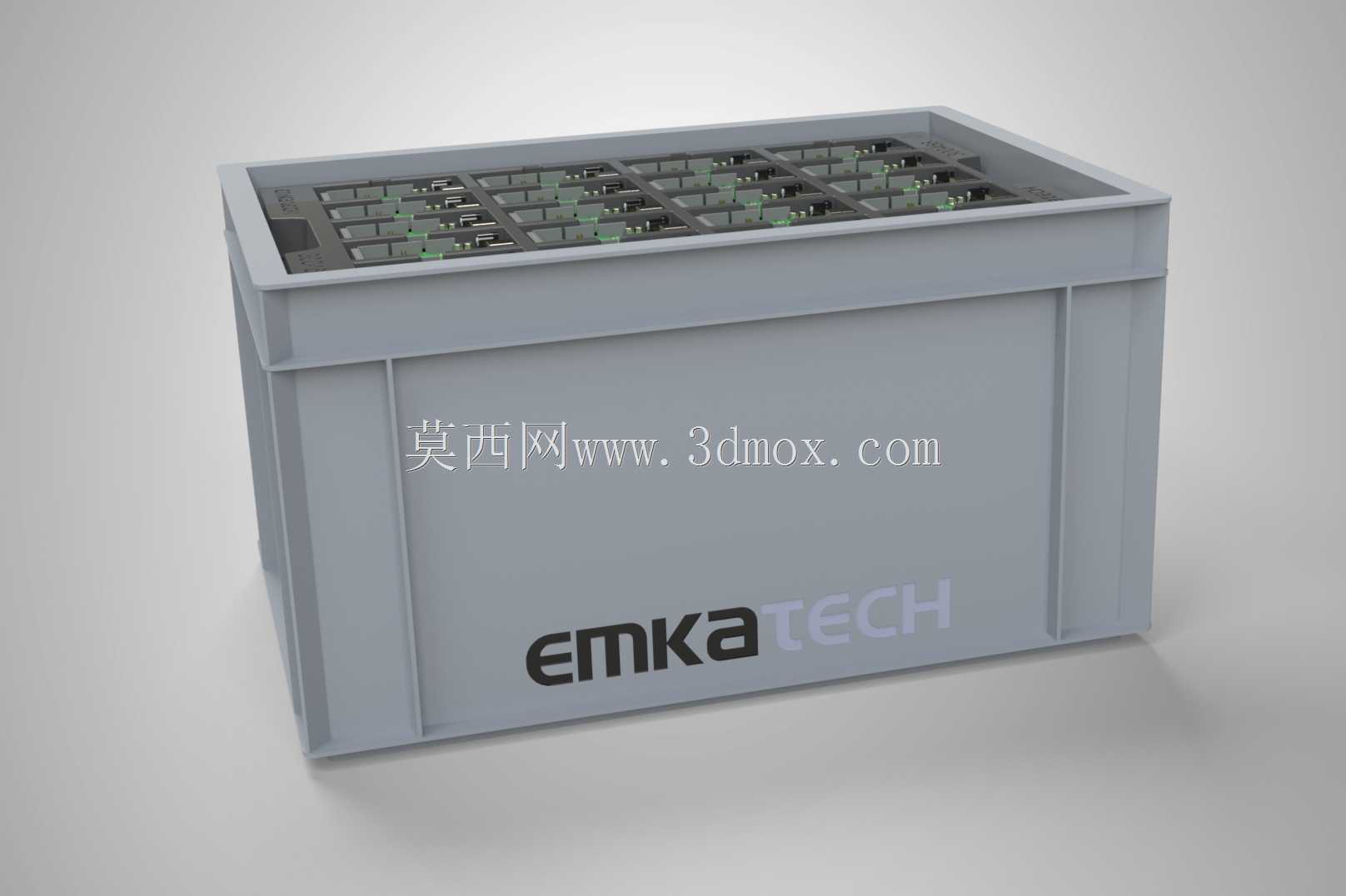

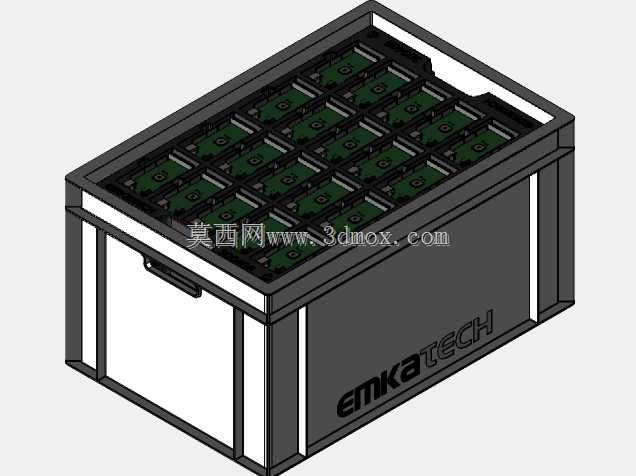

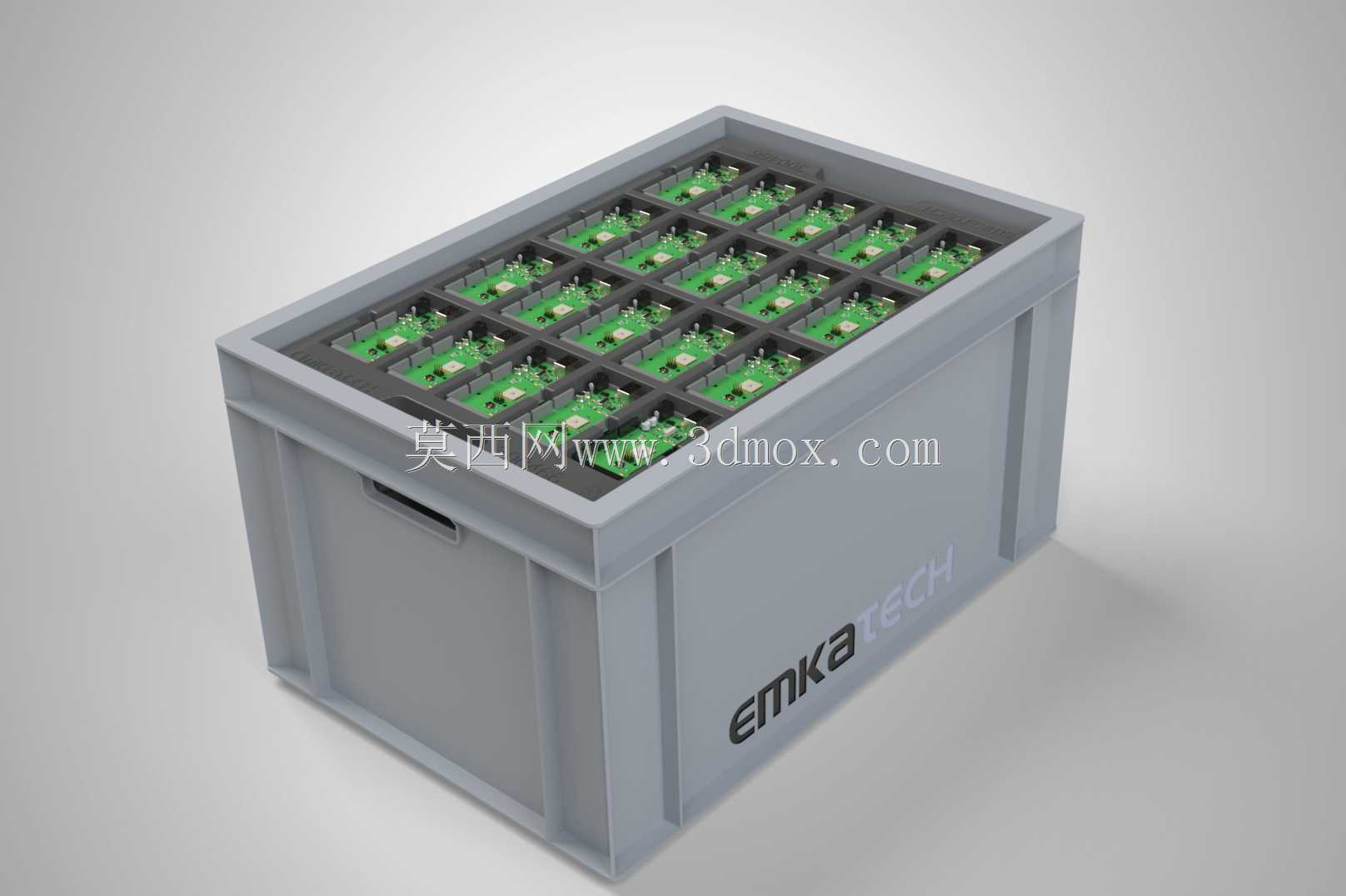

　　这款塑料材质的工件承载托盘，主要适配电子制造、精密机加工产线的工序间周转与自动线上下料场景，区别于常规平面栈板，它采用带围板的箱式集成结构，围板与承载底座一体热成型加工，整体无额外拼接缝隙，避免了常规组合式周转箱拼接缝隙卡滞切屑、残留清洗液的问题。在自动搬运场景下，箱体外侧预留的凹槽结构可直接适配AGV货叉的举升定位，不需要额外加装托盘底座，举升过程中箱体不会出现滑移偏载，能匹配产线常用的辊筒输送线、皮带输送线的过线要求，底部的平整接触面可直接在输送辊道上平稳传输，不会出现卡滞、跳动的问题。

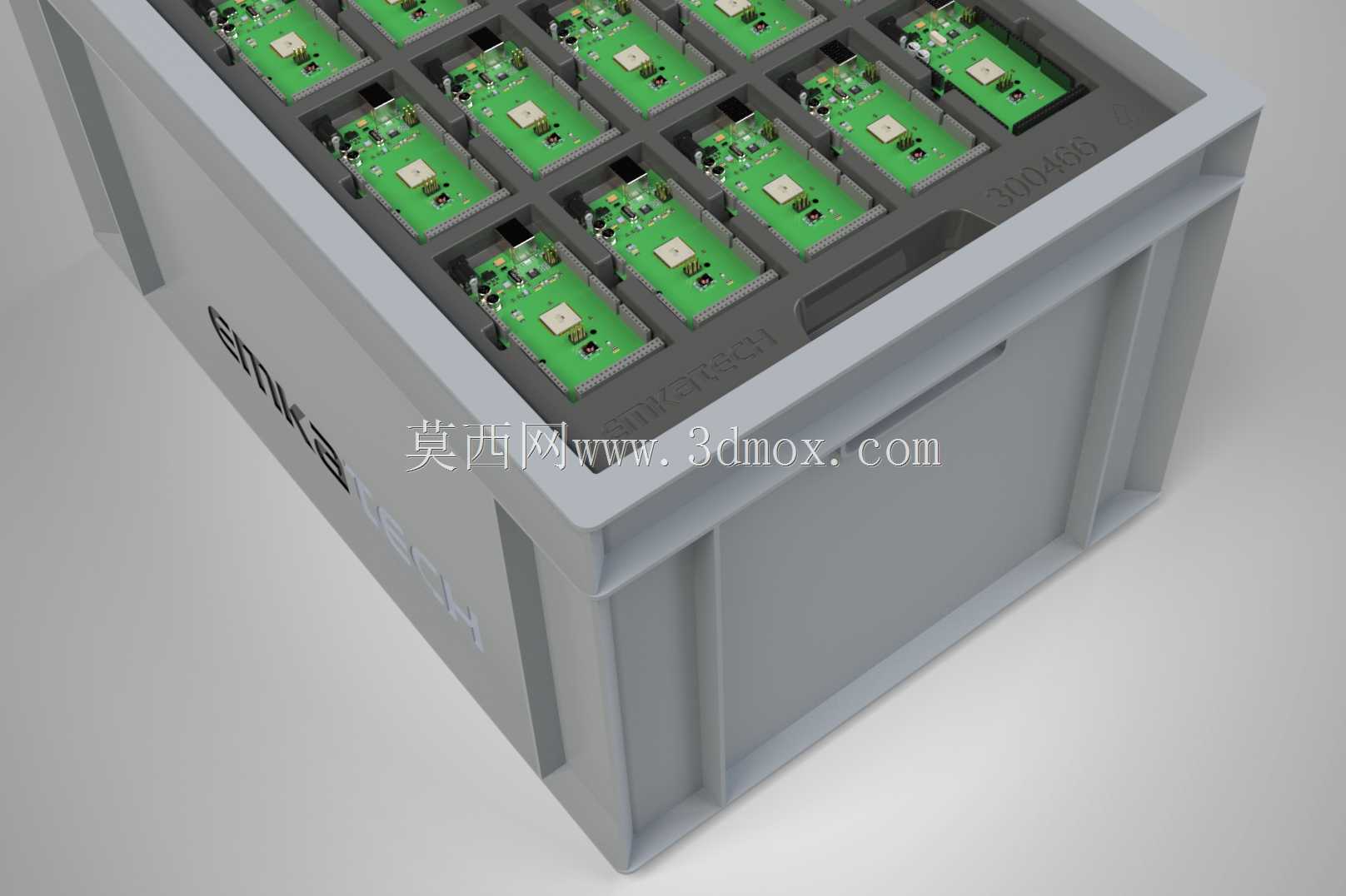

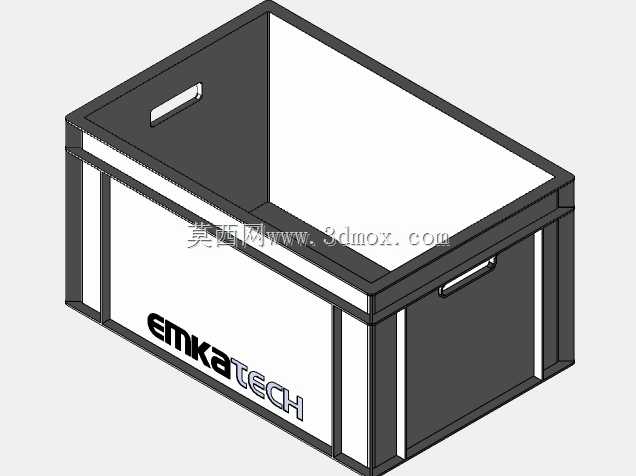

　　从功能设计来看，托盘内部的定位格槽完全匹配对应PCB类精密工件的外形轮廓，每个格槽的限位筋高度刚好贴合工件边缘非功能区，不会接触到工件表面的焊接点位、插接端子，工件放入后横向、纵向的窜动量控制在0.2mm以内，既能满足快速取放的操作间隙要求，又能避免周转过程中工件相互碰撞造成的引脚变形、表面划伤。围板侧面设计的内凹式把手，完全贴合人工搬运时的手部握持弧度，把手边缘做了R3的圆角过渡，不会出现割手的问题，同时把手内凹结构不超出箱体的外轮廓尺寸，多个托盘堆叠时不会出现干涉，空箱堆叠时的嵌套深度可达箱体高度的三分之二，能大幅节省空箱存储的场地占用。

　　尺寸边界方面，这款托盘的外轮廓尺寸适配标准EU周转箱的堆码规范，可直接与现有产线的标准料架、周转车的卡位匹配，不需要重新调整现有工位器具的定位尺寸；箱体侧壁的加强筋采用纵横交错的布局，在满载状态下侧壁的变形量不超过1mm，堆码三层满载箱体时，底部箱体的承载变形量不会影响内部工件的定位精度。材质选用抗冲击改性聚丙烯，可耐受常规工业清洗液的腐蚀，在-10℃到60℃的车间环境下不会出现脆裂、软化的问题，表面的哑光纹理处理可减少光线反射，避免工位操作时的反光干扰，同时不容易残留指纹、油污，日常清洁维护更便捷。

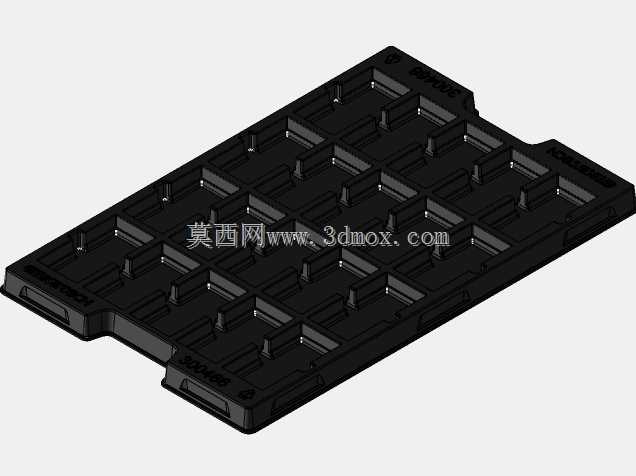

　　在产线实际使用中，这类集成式托盘可完成从机加工工位到清洗工位、再到装配工位的全流程周转，不需要中途更换承载容器，减少了工件多次转序的取放动作，能有效降低精密工件的转序损伤率；托盘内部的格槽可根据不同工件的外形做快速替换调整，只需要更换内部的定位衬垫即可适配不同规格的工件，不需要更换整个箱体，能降低产线换型的工装投入成本。箱体侧面的平整区域可直接粘贴物料标识、RFID标签，不会因为箱体表面的凹凸结构导致标签脱落、识别失败，适配产线的物料自动识别管理要求。

　　设计过程中重点考量了自动搬运的定位精度要求，箱体底部的定位凹槽可直接对接输送线的定位销，重复定位精度可达±0.1mm，完全满足机械手自动取放工件的对位要求，不需要额外增加视觉对位的成本；围板的高度设计刚好高于内部装载工件的最高点5mm，堆叠时上层托盘的底部不会接触到下层托盘内的工件，同时能避免灰尘、切屑直接落到工件表面。箱体的排水设计也做了针对性优化，每个定位格槽的底部都预留了微小的排水缝隙，清洗后的工件残留的清洗液可顺着缝隙从箱体底部的排水孔排出，不会在箱体积液造成工件氧化、污染。
