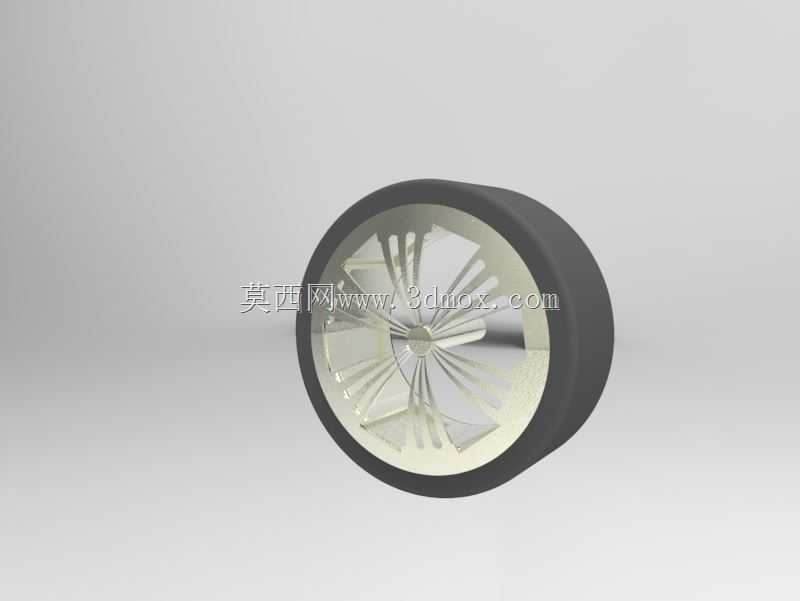

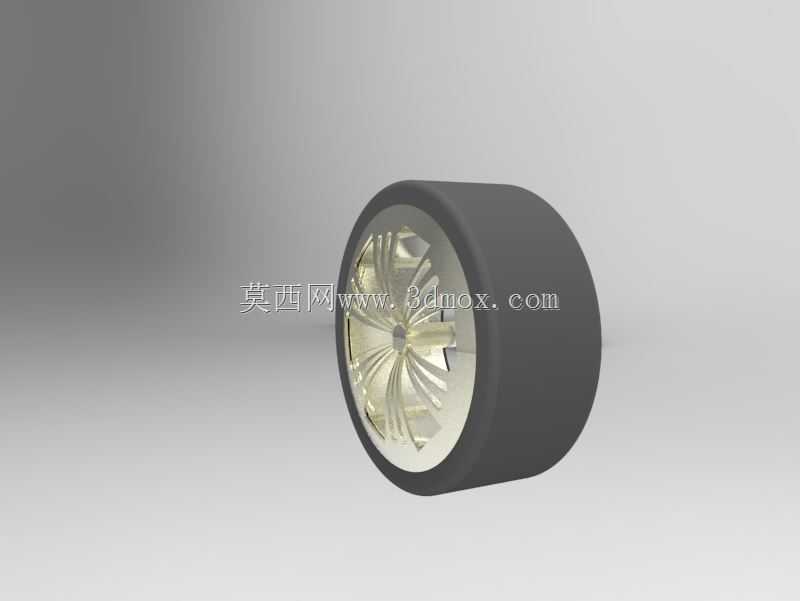

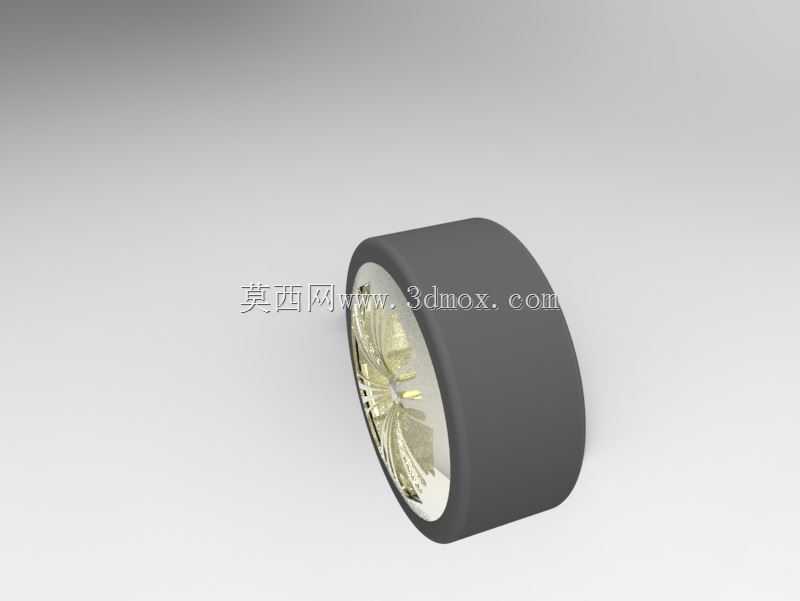

涡轮扇面造型橡胶包覆车轮结构设计

　　这款车轮结构在小型代步设备、智能移动载具、桌面级移动机器人的行走系统中有着广泛适配空间，日常做结构选型时，这类轮组往往要兼顾转动惯量控制、外观辨识度与基础抓地性能，不能只照搬标准工业脚轮的参数逻辑。从结构拆分来看，外层采用邵氏硬度65A左右的橡胶材质做环形包覆，厚度控制在8mm区间，既能够过滤铺装路面行驶时的细小振动，也能避免硬接触带来的轮面打滑问题，橡胶层与内部轮毂的结合面做了周向均布的燕尾卡槽设计，装配时通过压装工艺完成结合，不需要额外涂胶固定，长期转动也不会出现橡胶层脱圈、相对滑移的问题。内部轮毂采用放射状涡轮扇面的辐条设计，并非单纯做外观造型处理：每根辐条的截面做了等强度变厚度处理，靠近轮毂中心安装位的位置厚度为5mm，

　　延伸至轮辋结合处厚度收窄至2.5mm，在保证整体径向载荷承受能力达到120kg的前提下，将单轮整体重量控制在180g以内，有效降低了行走电机的启动负载，同时扇面造型的辐条在轮组高速转动时，能够带动周边空气形成定向气流，对轮毂内侧安装的行走电机、刹车组件起到辅助散热的作用，这一点在长时间连续运行的移动设备上优势尤为明显。轮毂中心的安装孔采用D型截面设计，适配6mm直径的输出轴，配合端面的M3紧定螺丝完成周向固定，安装边界上，轮组整体轴向宽度为32mm，最大外圆直径为100mm，安装时需要预留的径向跳动间隙不小于3mm，轴向安装位的跨距需要控制在35mm以上，避免轮组转动时与车架结构发生剐蹭。设计过程中特意做了动平衡校准，

　　轮辋位置的周向重量差控制在0.5g以内，在转速达到300rpm时不会出现明显的径向跳动，适配多数小型直流减速电机的输出参数，不需要额外做动平衡二次处理。轮辋与橡胶层的配合公差选用H7/p6的过盈配合，压装时采用导向工装保证同轴度，装配后整体径向圆跳动量不超过0.2mm，能够满足多数室内移动场景的行走精度要求。不同于普通实心塑料轮，这款车轮的橡胶胎面做了细微的周向防滑纹路处理，在瓷砖、木地板、环氧地坪等常见室内地面上的静摩擦系数能够达到0.6以上，起步和制动时不会出现明显的打滑位移，同时橡胶材质的胎面不会对地面造成划痕，适配对地面防护有要求的商用场景。辐条之间的镂空区域占轮毂整体投影面积的62%，既能够降低整体重量，

　　也方便日常清理缠绕在轮轴位置的毛发、碎屑，不需要完全拆卸轮组就能完成日常维护。在结构强度验证阶段，针对轮组做了1.2倍额定载荷下的100km连续行走测试，辐条位置没有出现塑性变形，橡胶层的磨损量不超过0.3mm，完全能够满足小型移动载具的全生命周期使用需求。这类轮组的设计不能只关注外观造型，每一处曲面的弧度、厚度的变化都要对应实际的受力需求，比如辐条与中心安装座的过渡位置做了R2的圆角处理，避免应力集中导致的辐条断裂问题，轮辋与橡胶层接触的位置做了滚花纹理，进一步提升两者的结合力，即使在急停急启的工况下也不会出现相对转动。
