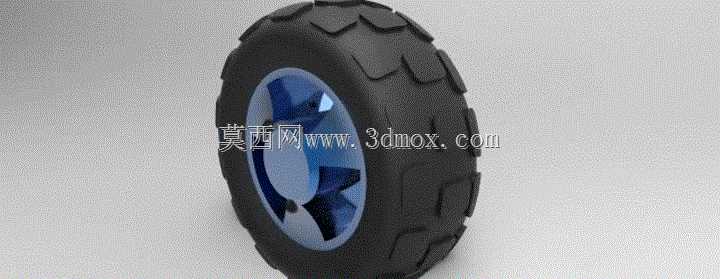

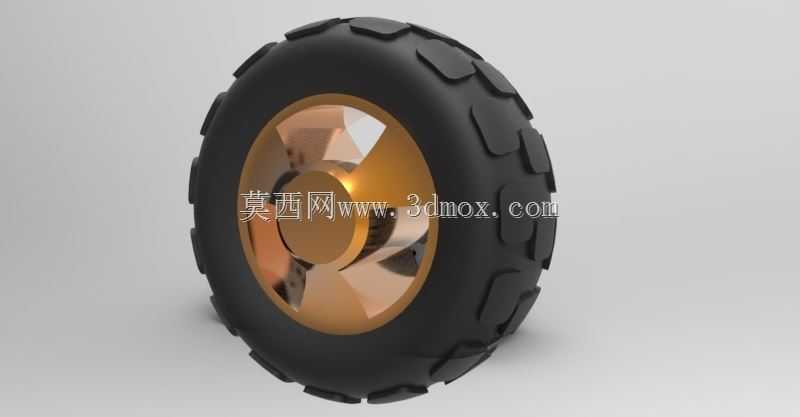

带防滑胎纹的玩具小车行走轮结构

　　这款轮组结构常应用在小型玩具移动载具、桌面级巡检演示小车、简易教学实验移动平台上，作为行走执行部件承担整机的承载与移动传动功能。从结构设计来看，轮胎外表面做了块状凸起防滑胎纹，这类胎纹的排布角度和凸起高度经过适配，在木质桌面、PVC地坪、短绒地毯等常见室内使用场景下，都能提供足够的静摩擦力，避免小车起步、转向时出现打滑空转的问题，胎纹的沟槽深度控制在合理范围，不会因为沟槽过深积攒细小杂物，也不会因为胎纹过浅损失抓地性能。轮毂部分采用了星型辐条结构，辐条的截面做了等强度过渡设计，在保证整体支撑强度的前提下，尽可能削减了非必要的材料厚度，既能够降低轮组自身的转动惯量，让小车驱动时的启停响应更灵敏，也能减少注塑生产时的材料用量，

　　降低单件生产成本。轮毂中心预留了标准的轴孔安装位，轴孔的公差带按照小型传动轴的常用配合精度设计，既可以直接压装对应直径的金属圆轴，也可以适配带D型切面的电机输出轴，安装时不需要额外做二次扩孔或者衬套改装，适配多数小型直流减速电机的输出端尺寸。轮组的安装边界需要注意，轮胎的最大外径决定了小车底盘的最小离地间隙，设计底盘结构时要预留足够的转动空间，避免轮组转动时和底盘护板、走线槽发生运动干涉；轮毂内侧的轴套长度和轮距直接相关，装配时要保证左右两轮的同轴度误差控制在允许范围内，不然小车直线行驶时会出现跑偏的问题。轮胎部分采用软质弹性材质，在遇到桌面细小凸起、拼接缝隙的时候，能通过自身的微量形变缓冲震动，避免搭载在小车上的小型传感器、

　　演示元件因为震动出现松脱或者检测精度下降的问题。从实际使用场景出发，这类轮组不需要额外做充气结构，维护成本极低，长时间静置也不会出现胎压不足的变形问题，适合批量用在教育类实验套件、量产小型玩具载具上。设计过程中特意将胎块的边缘做了小圆角过渡，没有尖锐的凸起棱角，一方面是避免使用过程中剐蹭划伤接触面，另一方面也能减少胎块边缘的应力集中，提升轮胎反复碾压后的使用寿命，不会因为长时间受力出现胎块开裂脱落的问题。轮毂和轮胎的配合面做了周向的防滑卡槽，装配后轮胎和轮毂不会发生相对转动，大扭矩启动时也不会出现轮胎和轮毂打滑空转的情况，不需要额外涂胶固定，拆装维护也更方便。在做整机结构匹配的时候，还要注意轮组的宽度尺寸，

　　轮组的轴向宽度决定了轮舱的最小预留宽度，设计轮舱时要在两侧预留微小的窜动间隙，避免轮组转动时和轮舱侧壁发生摩擦，增加不必要的转动阻力。这类轮组的转动阻力控制得较低，即使搭配小功率的驱动电机，也能带动额定负载范围内的小车平稳移动，不需要额外选配大扭矩电机，能够有效控制整机的成本和重量。
