双杆联动式集成液压联合油缸结构设计

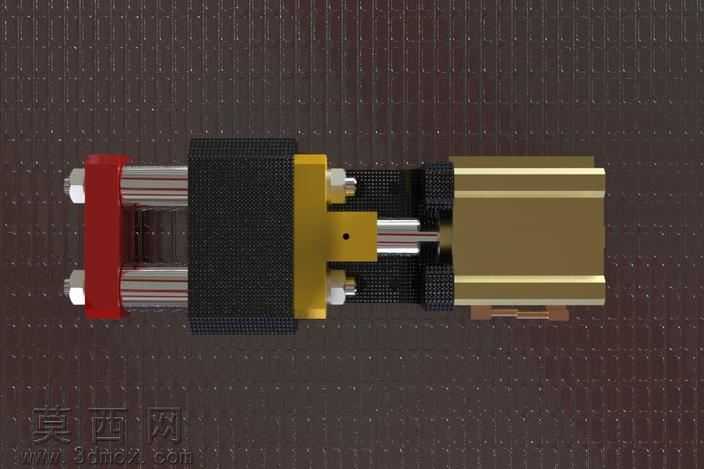

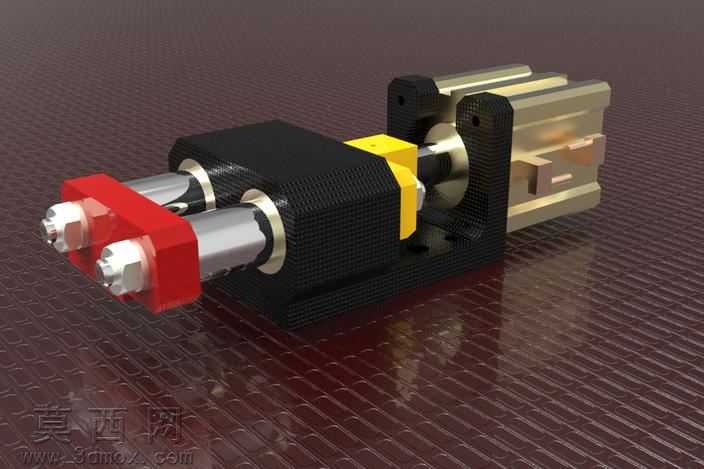

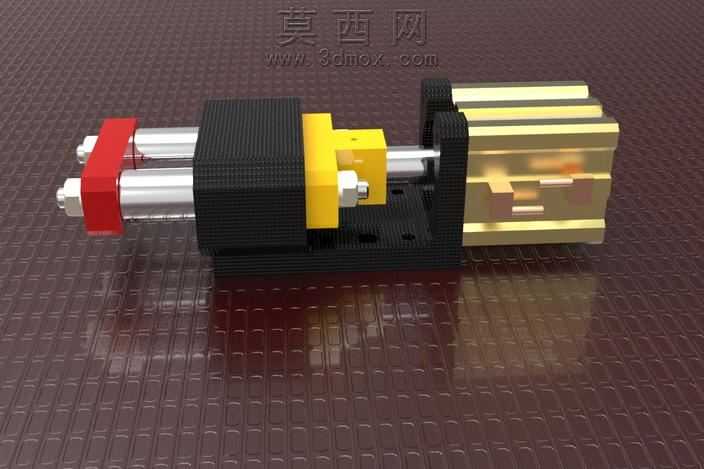

本模型为双杆集成式联合液压油缸，采用SolidWorks完成全参数化三维建模，整体结构经过装配干涉校验，各部件配合关系精准还原实际液压元件的装配逻辑。建模过程中首先完成核心执行部件的参数绘制：两根平行布置的活塞杆采用同轴度约束设计，杆端的连接法兰做了加厚结构处理，表面做金属镀铬质感的材质赋予，还原活塞杆高耐磨、低粗糙度的表面特性；前端红色的端盖连接块采用硬质阳极氧化铝材质设定，建模时预留了活塞杆穿装孔与密封件安装槽，边缘做了工艺倒角处理，避免装配应力集中。中部黑色的缸体集成座为整体式结构，建模时拆分了内部油道、密封安装位、导向套定位槽等细节结构，材质采用高强度铸铁质感，表面做哑光发黑处理的渲染效果，还原工业油缸缸体的实际外观；黄色的定位隔套采用铜合金材质设定，布置在活塞杆与缸体的衔接位置，起到导向与耐磨缓冲的作用。尾部的金色集成阀块部分做了油口、安装定位孔的细节建模，表面做金属镀彩锌的材质效果，还原液压阀块的加工质感。渲染阶段采用深色纹理工作台作为展示背景，打光采用侧方主光源搭配顶部补光，突出各部件的材质差异与结构层次，清晰展现双杆平行布置、集成式阀块直连的结构特点。设计思路上采用集成化布局，将两根油缸的缸体、导向、连接结构整合为一体，相比独立布置的双油缸结构，大幅缩小安装占用空间，保证两根活塞杆的动作同步精度，适合安装空间紧凑、对双执行端同步性要求较高的液压回路使用，模型完整还原了联合油缸的装配关系与结构细节，可用于液压系统布局演示、结构选型参考、工装夹具设计配套调用。
