接触开关断路器机械结构原理模型

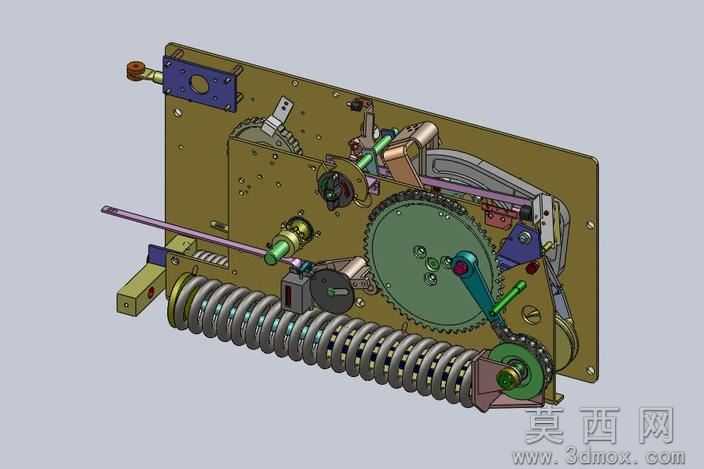

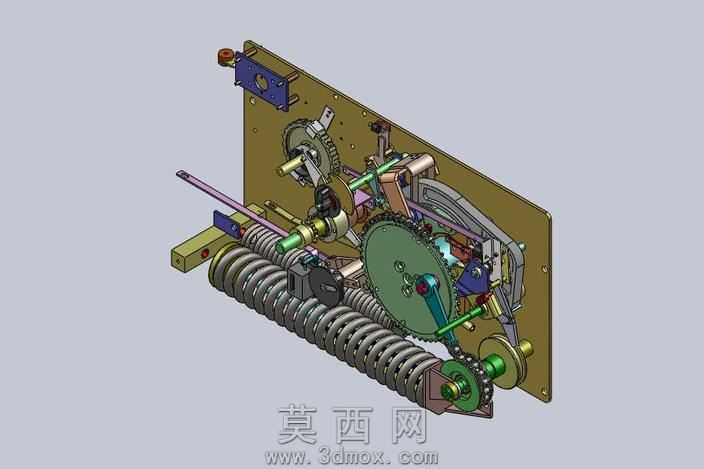

本模型为接触开关断路器的机械原理三维建模作品，完整还原了低压断路器操作机构的核心机械构造，建模过程严格遵循实际电气开关的机械传动逻辑，所有零部件的尺寸比例、装配关系均参照真实断路器产品的设计规范搭建。模型主体以安装基板为承载基础，依次排布储能弹簧组件、齿轮传动组、连杆操作机构、锁扣脱扣单元、触头驱动组件等核心功能模块，各部件之间的运动约束完全按照实际机械动作逻辑设置，可直观演示断路器从储能、合闸到分闸脱扣的完整动作流程。建模阶段对不同功能的零部件做了明确的材质区分：金属结构件采用哑光军绿色金属材质模拟钣金安装板的表面处理效果，传动齿轮、销轴等运动部件采用亮面金属材质体现机加工零件的质感，储能弹簧采用发黑弹簧钢材质还原真实弹簧的外观特征，绝缘操作杆件采用彩色工程塑料材质区分不同功能的操作端，各材质的粗糙度、反光度参数均经过反复调试，渲染后可清晰分辨不同部件的功能属性。结构设计上完整复现了断路器的储能-锁止-脱扣三级机械逻辑：下部的大刚度螺旋弹簧作为储能元件，通过齿轮齿条机构完成储能动作，齿轮组旁设置的锁扣结构可在储能完成后锁定弹簧位置，触发脱扣机构时连杆组件带动触头完成快速分断动作，所有铰接点、滑动副的配合间隙都按照实际机械装配公差设置，既保证了运动仿真的流畅性，也符合真实产品的装配工艺要求。该模型可用于电气开关的原理教学、结构设计参考，帮助从业者直观理解接触式断路器的内部机械运作逻辑。
