接触断路器操作机构三维结构设计

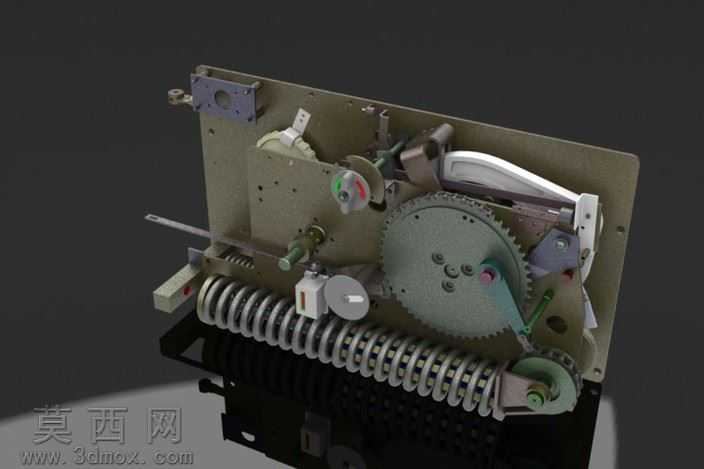

本模型为接触断路器操作机构的三维设计成果，采用专业三维机械设计软件完成全参数化建模，完整还原了断路器操作机构的全部核心构件与运动逻辑。建模过程中严格遵循机械设计公差规范，对每一个零件的尺寸、装配关系进行精准定义，确保各构件之间不存在运动干涉，可完整模拟断路器分合闸、储能、脱扣的全流程动作。模型主体采用安装板作为承载基体，将所有功能构件集成于板件之上，核心传动部分包含大模数传动齿轮、储能复位弹簧、操作手柄组件、锁扣脱扣构件、接触动触头驱动组件等，各零件之间通过销轴、定位螺钉完成装配约束，完全还原真实产品的装配层级。渲染阶段采用工业级写实渲染方案，对金属构件赋予哑光冷轧钢材质，对弹簧部件赋予弹簧钢抛光材质，对操作手柄赋予工程塑料哑光材质，对销轴类紧固件赋予镀锌亮面金属材质，通过三点布光方案突出机构的结构层次与零件细节，阴影过渡柔和自然，能够清晰展现各构件的位置关系与连接方式。设计思路围绕断路器操作机构的核心功能展开，重点还原弹簧储能的动力传递路径：储能阶段通过外部操作带动齿轮组转动，压缩储能弹簧完成能量存储，锁扣机构将储能状态锁定；合闸触发时锁扣脱开，弹簧释放能量带动齿轮组快速转动，驱动触头组件完成快速合闸动作；分闸状态下机构通过复位构件保持触头断开位置，同时设置状态指示构件直观展示机构当前的工作状态。模型对齿轮的齿形、弹簧的节距、锁扣的卡扣接触面都做了精细化建模，没有省略任何关键结构细节，能够直观展现断路器操作机构的机械原理，可用于机械原理教学、断路器产品结构参考、传动机构设计参考等场景，完整呈现了机械式开关设备的典型传动设计逻辑，体现了弹簧储能、齿轮传动、锁扣限位等经典机械结构在低压电器产品中的实际应用方式。
