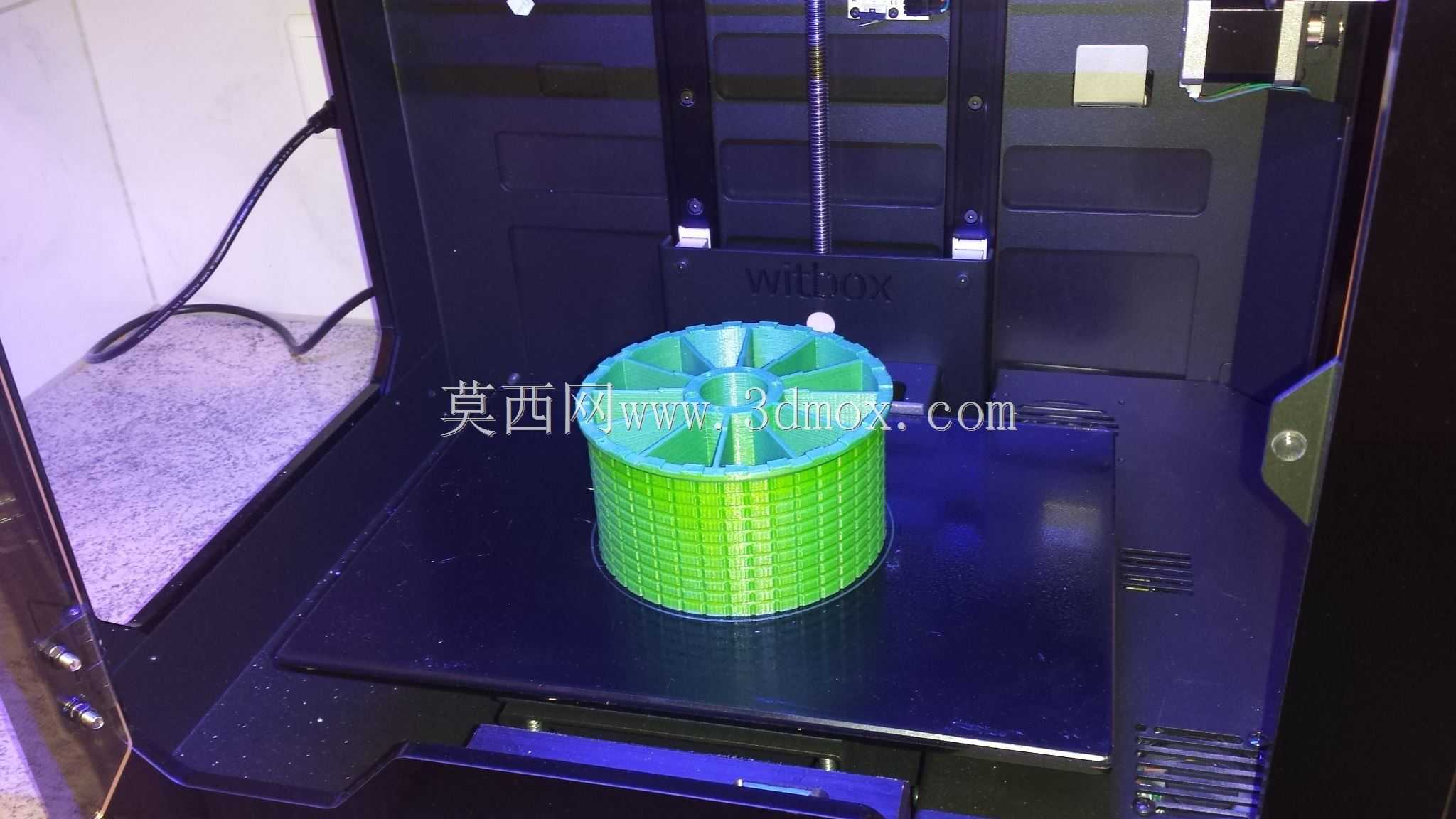

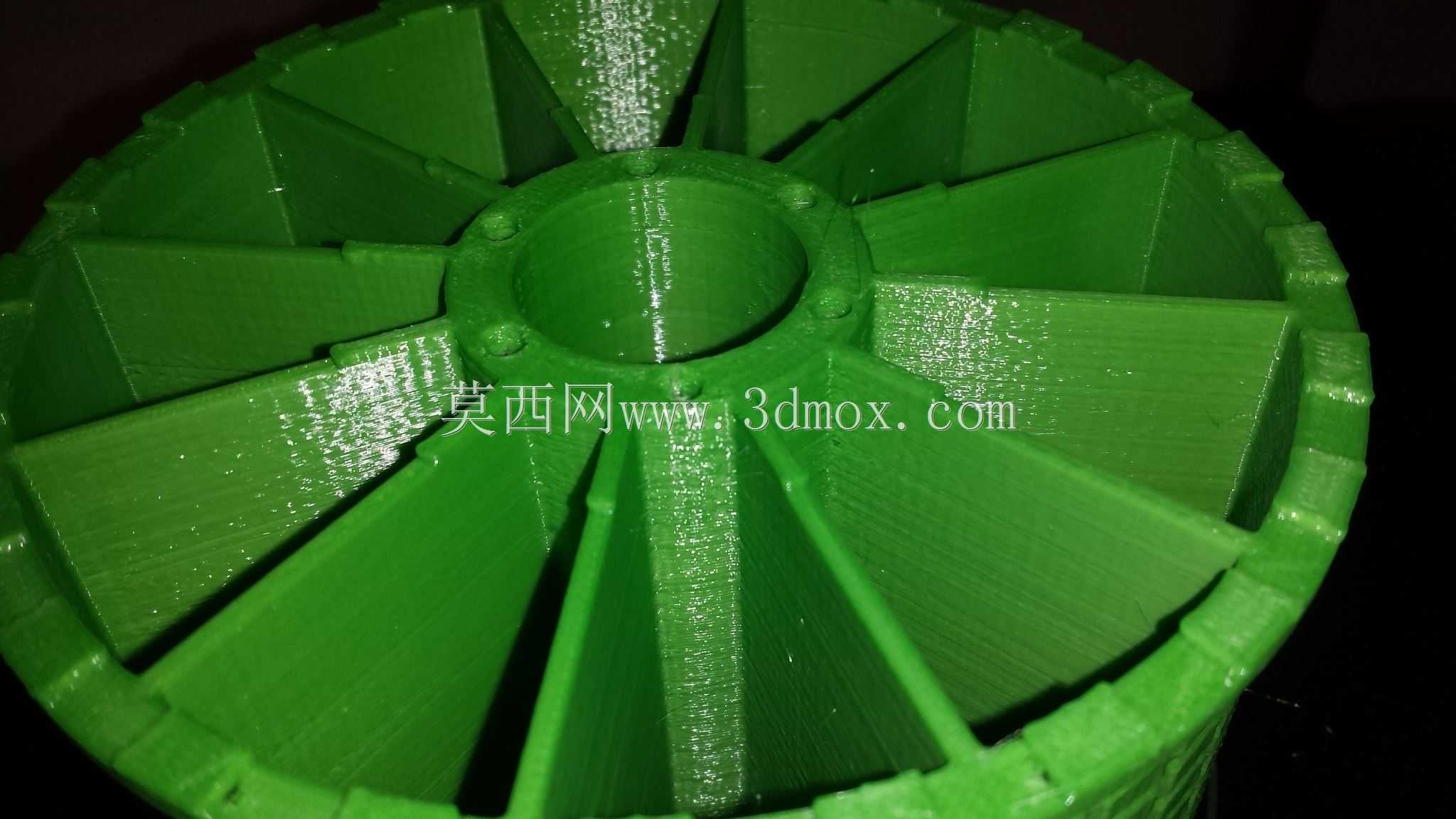

带辐条加强筋的绿色塑料磁转子结构

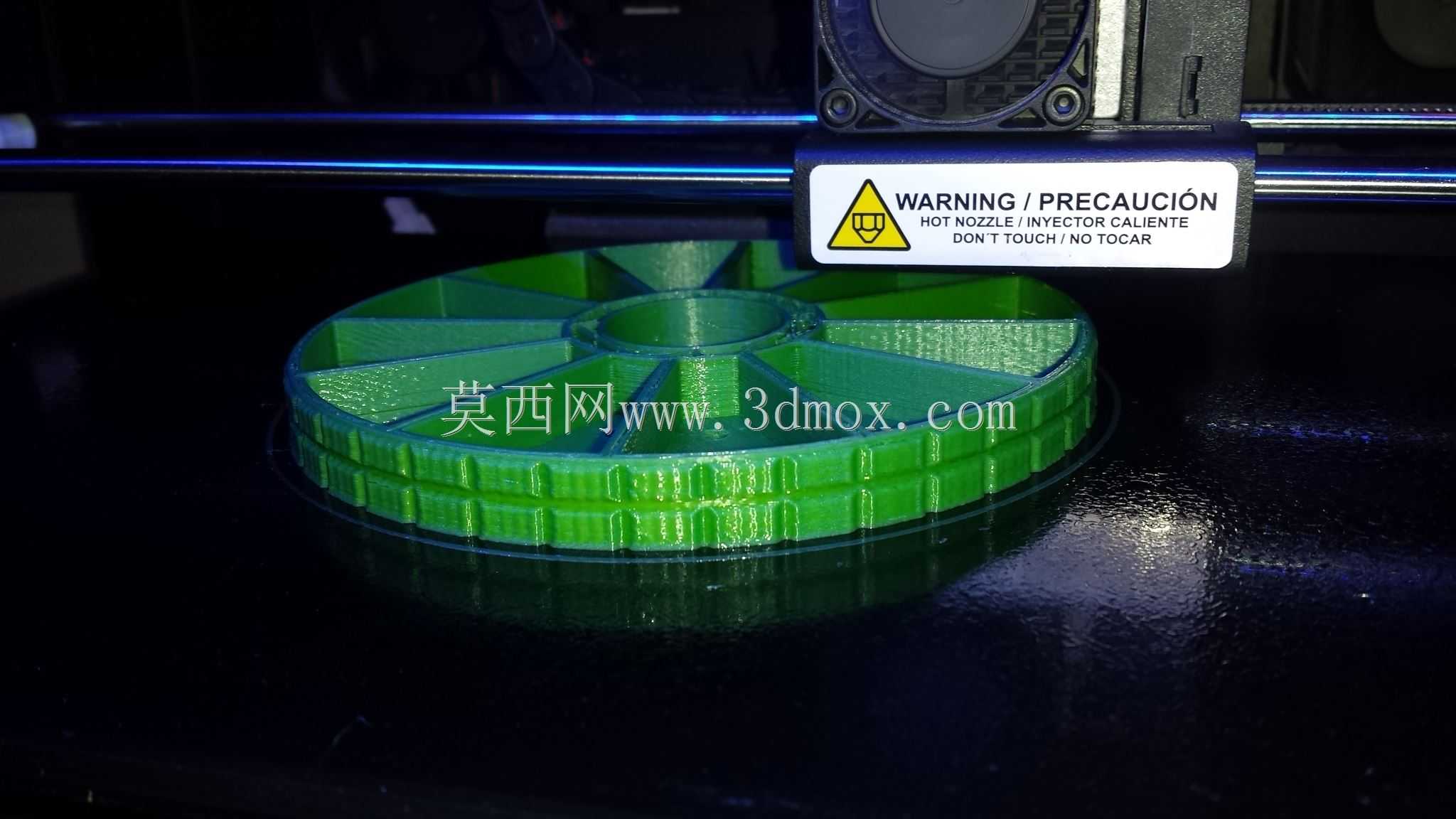

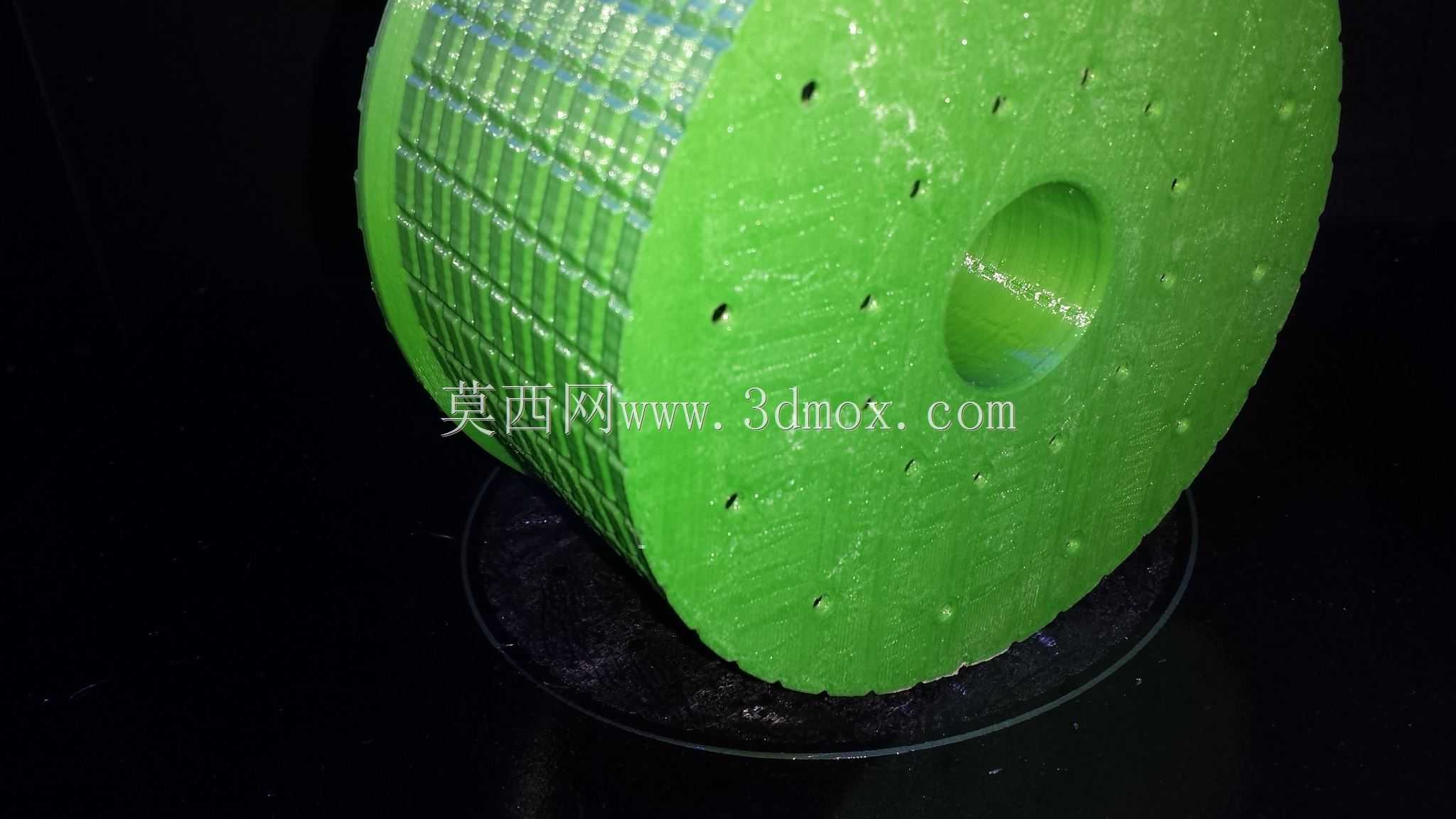

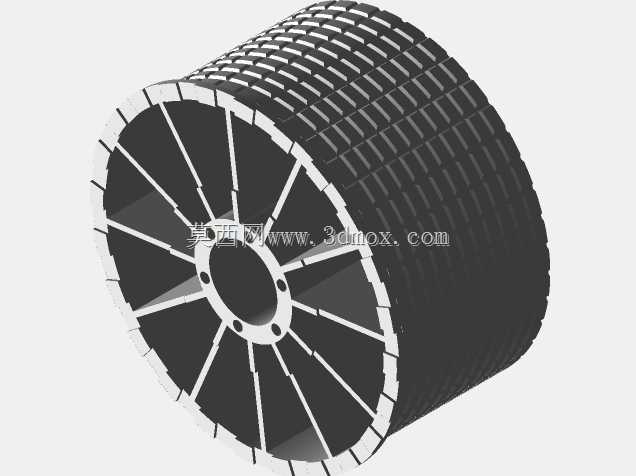

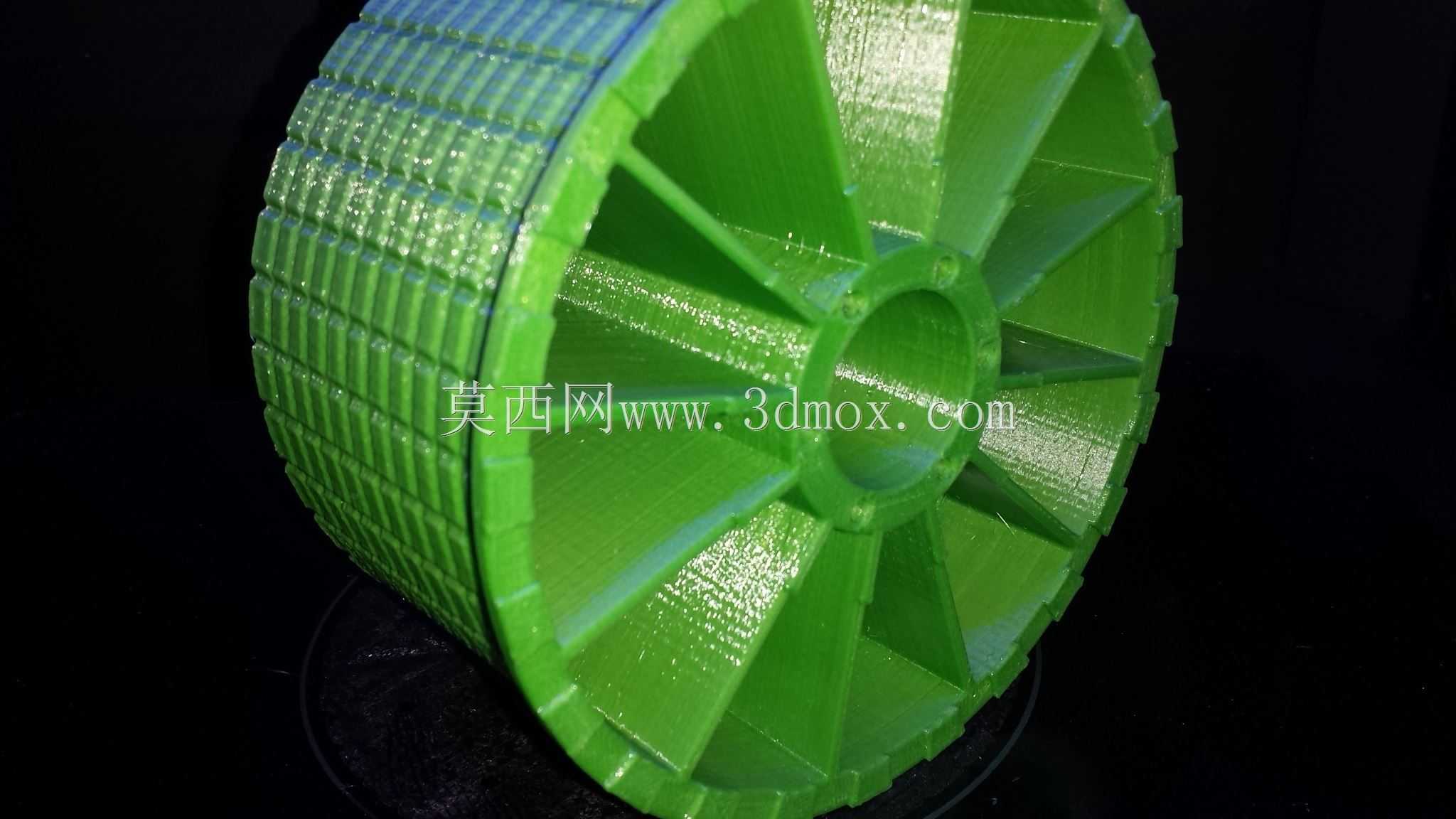

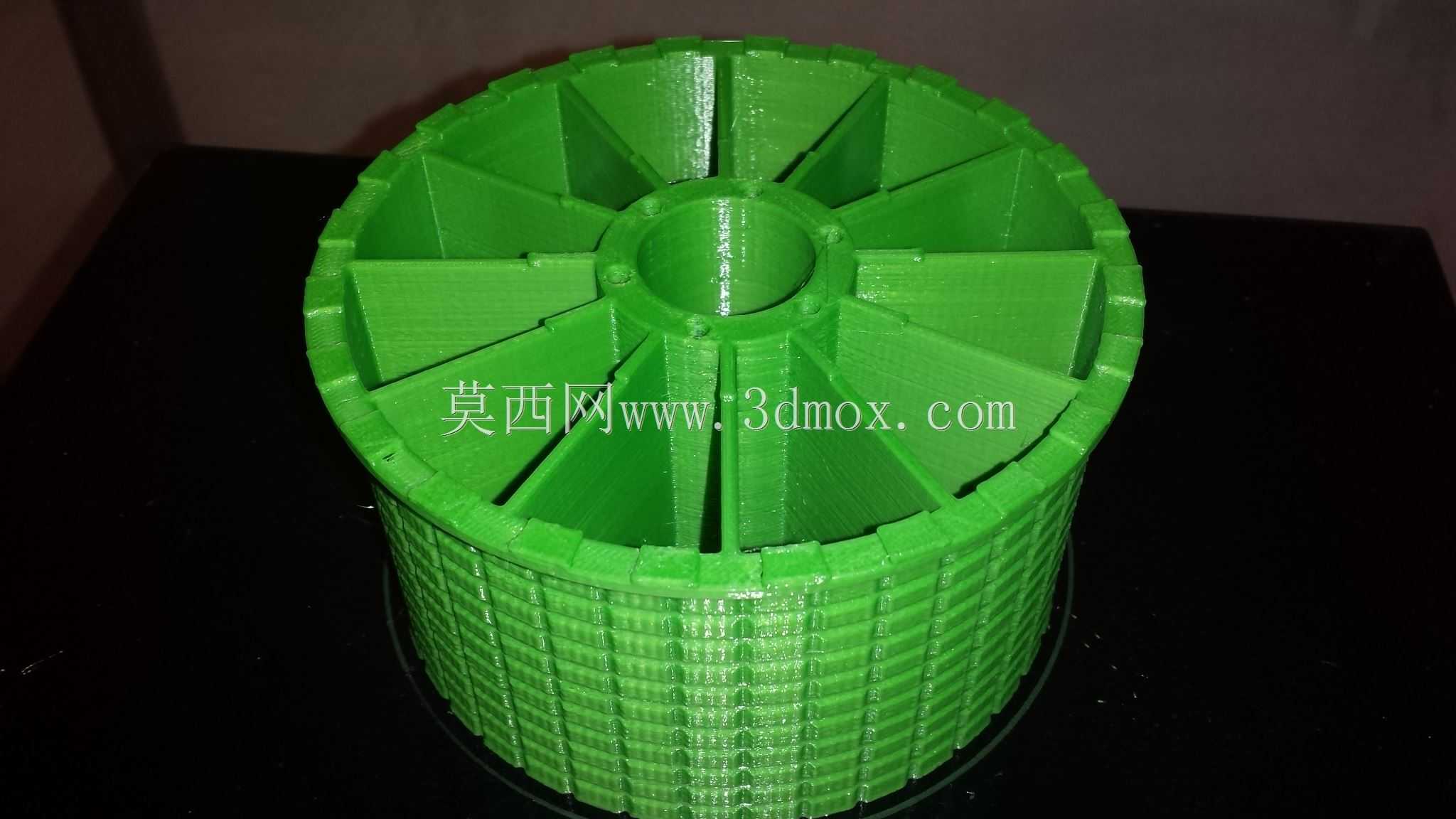

　　这类轮状带辐条的磁转子结构，常应用在小型动力输出、流体驱动类场景中，比如桌面级小型涡轮动力装置、低功率磁耦合传动组件、微型流体泵的动力端，也可适配小型无刷电机的外转子结构，依靠自身带磁特性配合定子线圈产生的磁场实现转动输出，无需额外的传动连接件即可完成扭矩传递，能有效缩减整套动力单元的轴向安装尺寸。从结构设计来看，整体采用轮式辐条布局，中心设置带通孔的轮毂结构，通孔用于穿装转轴，轮毂内壁可根据装配需求设计键槽或者过盈配合面，保证和转轴同步转动无打滑；轮毂向外延伸出多根均匀分布的辐条，辐条采用等厚度的直板结构，相邻辐条之间形成镂空区域，既可以大幅降低转子自身的转动惯量，让转子启停响应速度更快，也能减少注塑成型时的材料收缩变形，

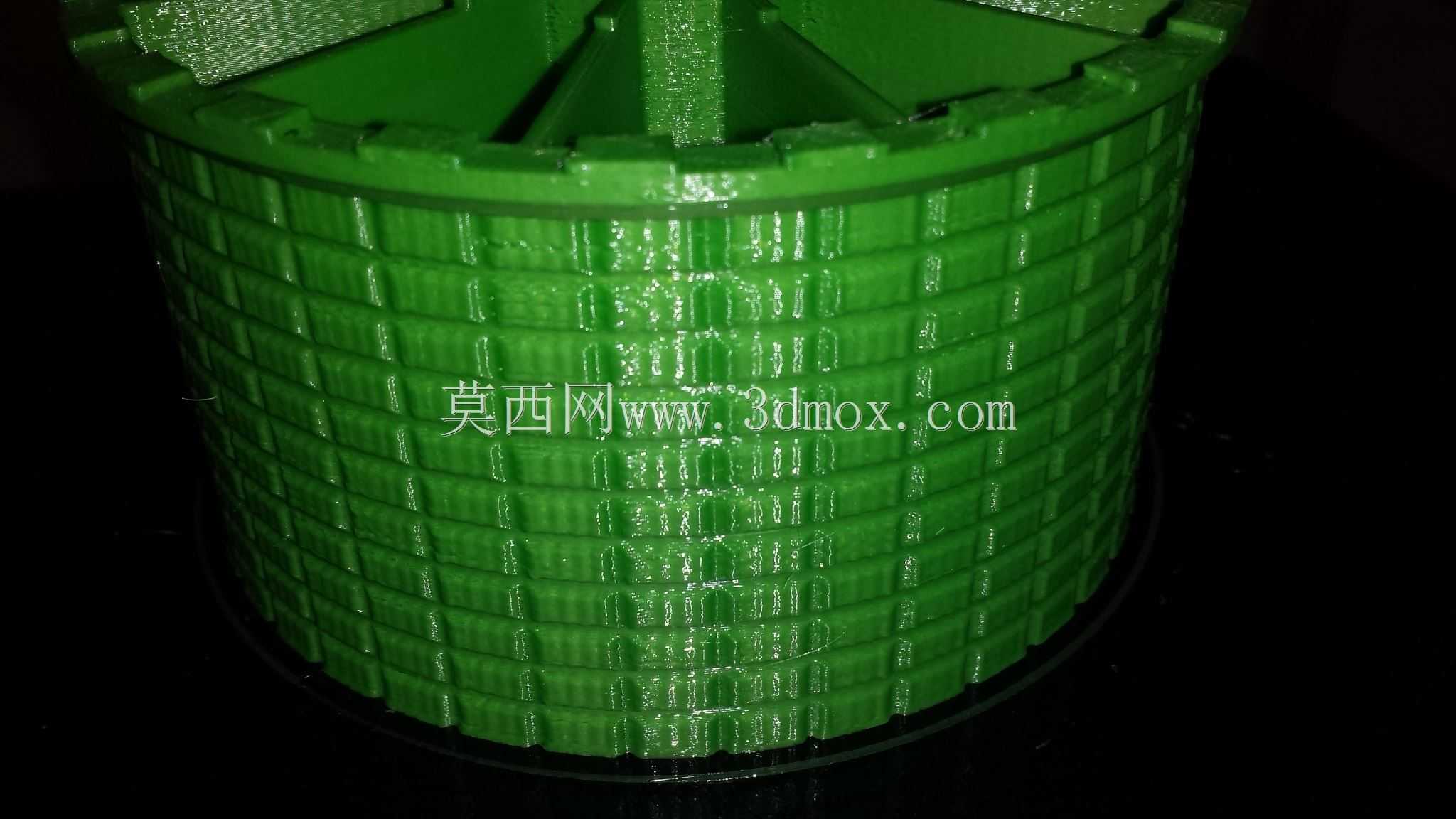

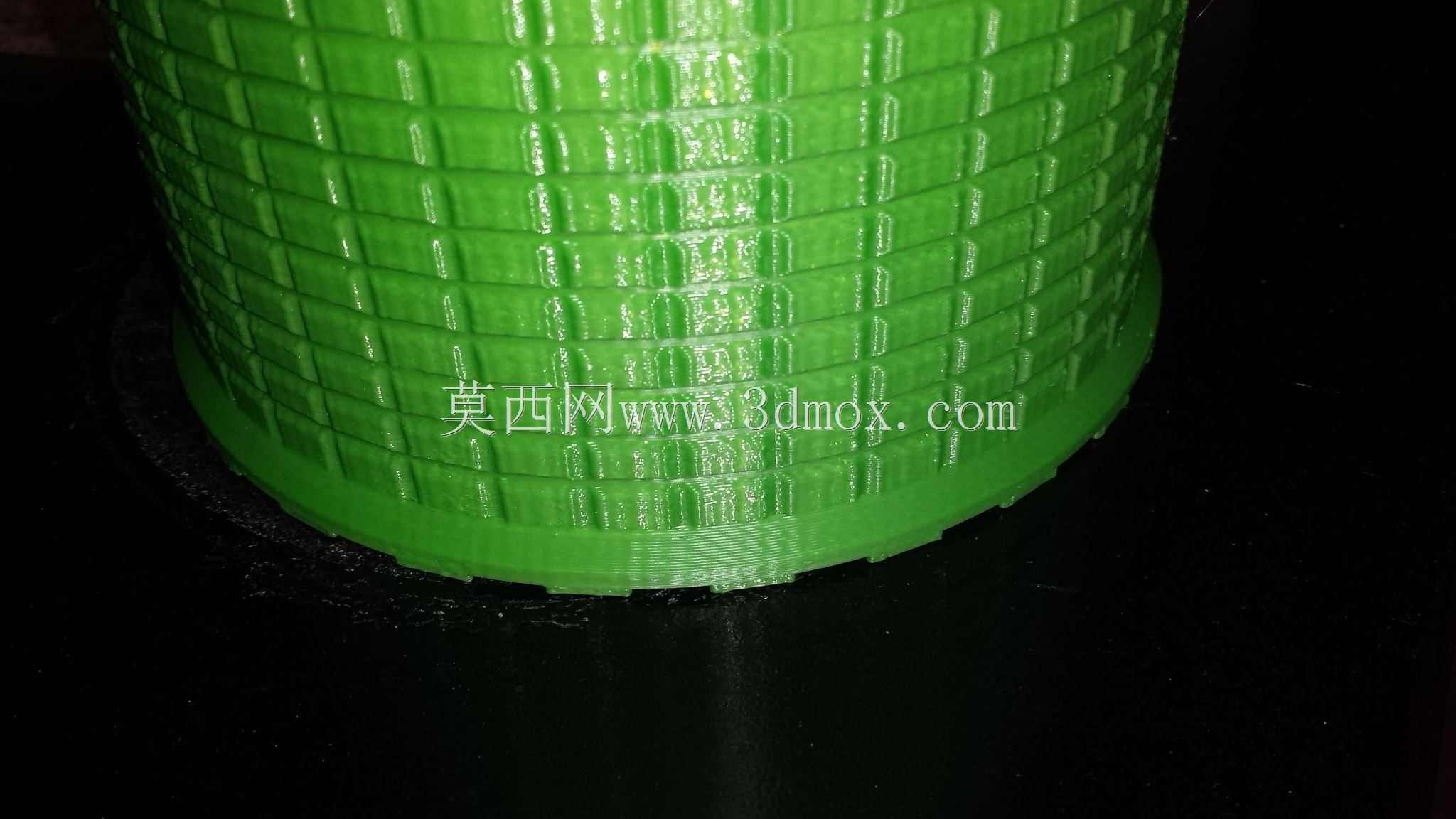

　　避免轮缘位置出现缩痕、翘曲等成型缺陷。轮缘部分采用双层台阶结构，外层圆周面设计有均匀分布的矩形凹槽，这些凹槽一方面可以在嵌装永磁体时起到定位作用，防止磁块在高速转动时受离心力甩出，另一方面也能增加注塑件和嵌装磁块的接触摩擦力，提升整体结构的连接可靠性；内层轮缘和辐条连接位置做了圆角过渡，避免应力集中导致辐条根部在高速转动时出现断裂问题。设计这类转子结构时，首先要确认安装边界的尺寸约束：中心安装孔的直径需要匹配对应转轴的直径公差，一般采用H7/k6的过渡配合公差带，保证装配后同轴度误差控制在0.02mm以内，避免转动时出现偏心振动；转子的整体外径需要匹配对应定子的内径尺寸，保证转子和定子之间的气隙均匀，气隙值一般控制在0.3-0.

　　8mm之间，气隙过大会降低磁耦合效率，气隙过小则容易出现转动时的擦碰问题。转子的轴向厚度需要根据所需的输出扭矩调整，厚度越大可嵌装的磁体体积越大，能传递的扭矩也越高，但对应的转动惯量也会同步提升，需要结合实际应用的转速要求做平衡，比如应用在高转速场景时，可适当缩减轴向厚度，搭配更高牌号的永磁材料来保证扭矩输出，同时降低转动惯量提升动态响应。辐条的数量和厚度需要结合受力仿真结果确定，一般小尺寸转子采用8-12根辐条即可满足强度要求，辐条厚度不低于轮缘厚度的0.6倍，保证转动时的结构刚度，避免辐条受离心力作用出现向外的弯曲变形。另外这类采用塑料基体嵌装磁块的转子，在设计时还要考虑注塑成型的工艺性，所有转角位置都要设置不小于R0.

　　5的圆角，避免注塑时出现应力集中，同时方便熔融塑料的流动填充；轮毂位置的厚度要和辐条厚度尽量均匀，避免壁厚差异过大导致成型后出现收缩凹陷，影响端面的平面度，若端面有装配平面度要求，可在轮毂端面设计0.2mm的加工余量，成型后通过简单的车削加工保证装配精度。实际应用中，这类转子如果用在磁耦合传动场景，不需要额外的密封件即可实现动力的无接触传递，能有效避免传动位置的泄漏问题，特别适合小型水泵、化工流体输送装置的动力端，能大幅提升设备的使用寿命，减少密封件磨损带来的维护需求；如果用在小型涡轮装置上，轮缘的外侧还可以直接加工涡轮叶片型面，将转子和涡轮做成一体化结构，进一步减少零件数量，简化装配流程，降低整套装置的装配误差。
