轮式涡轮机转子外壳结构设计

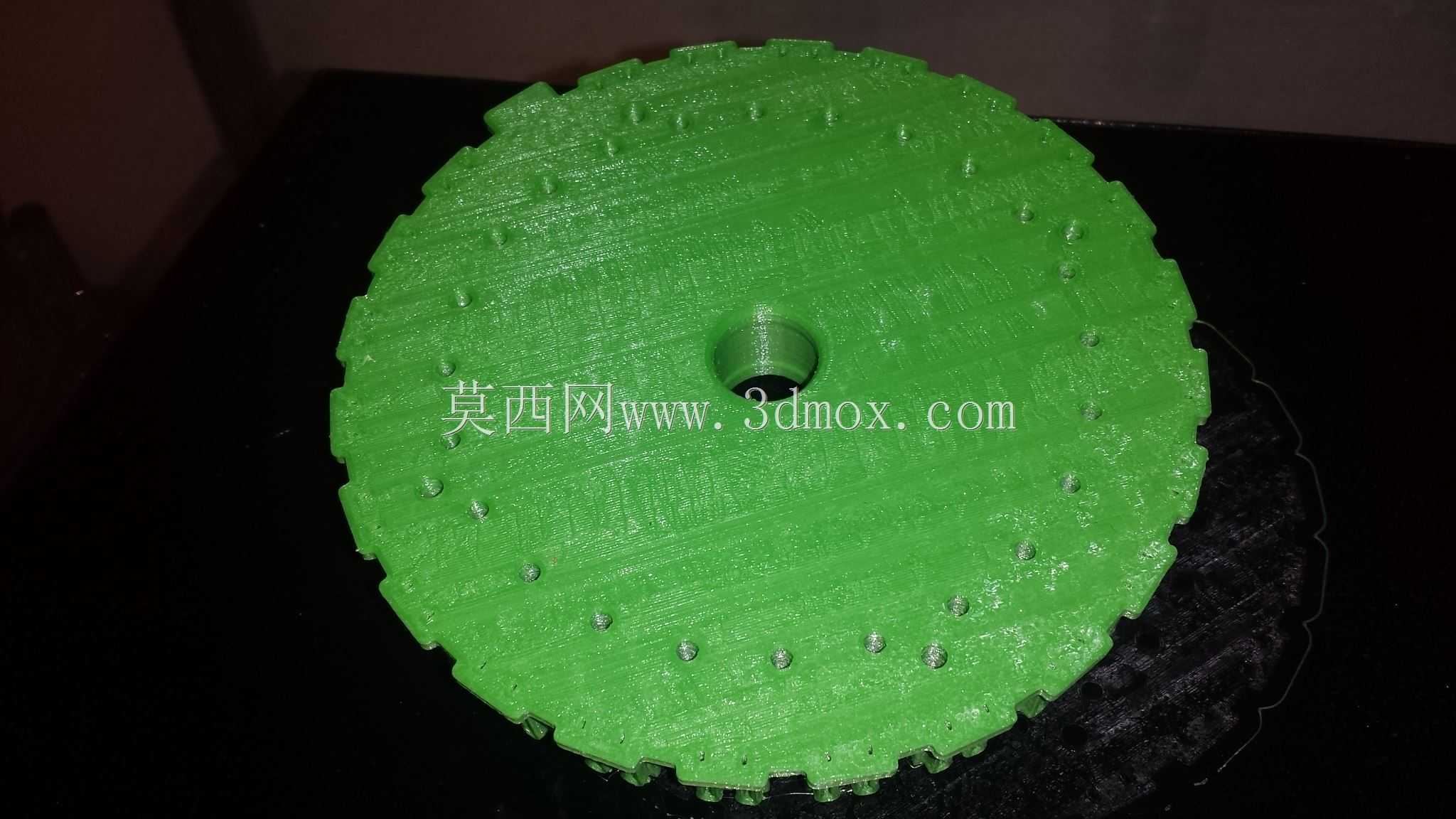

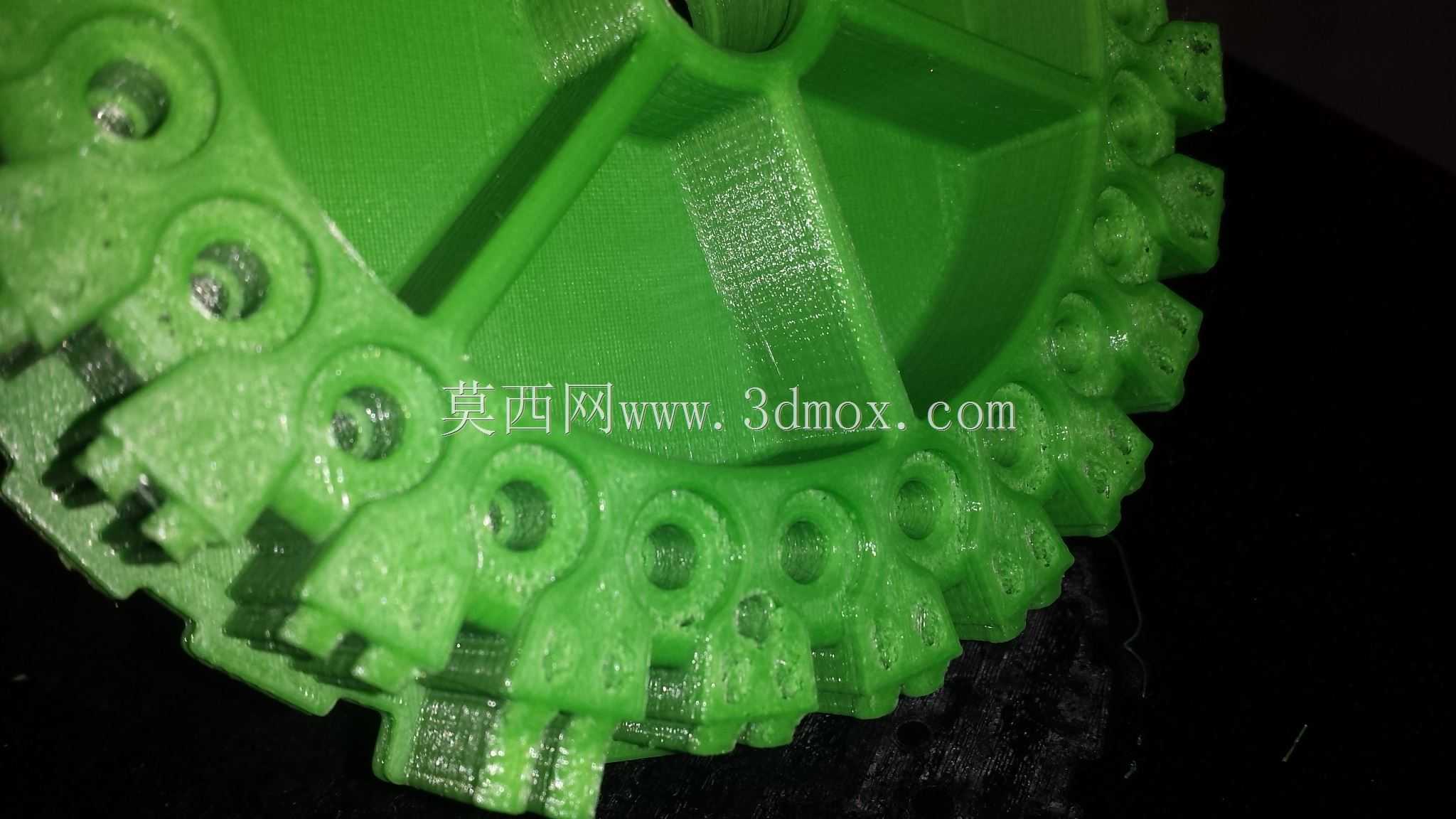

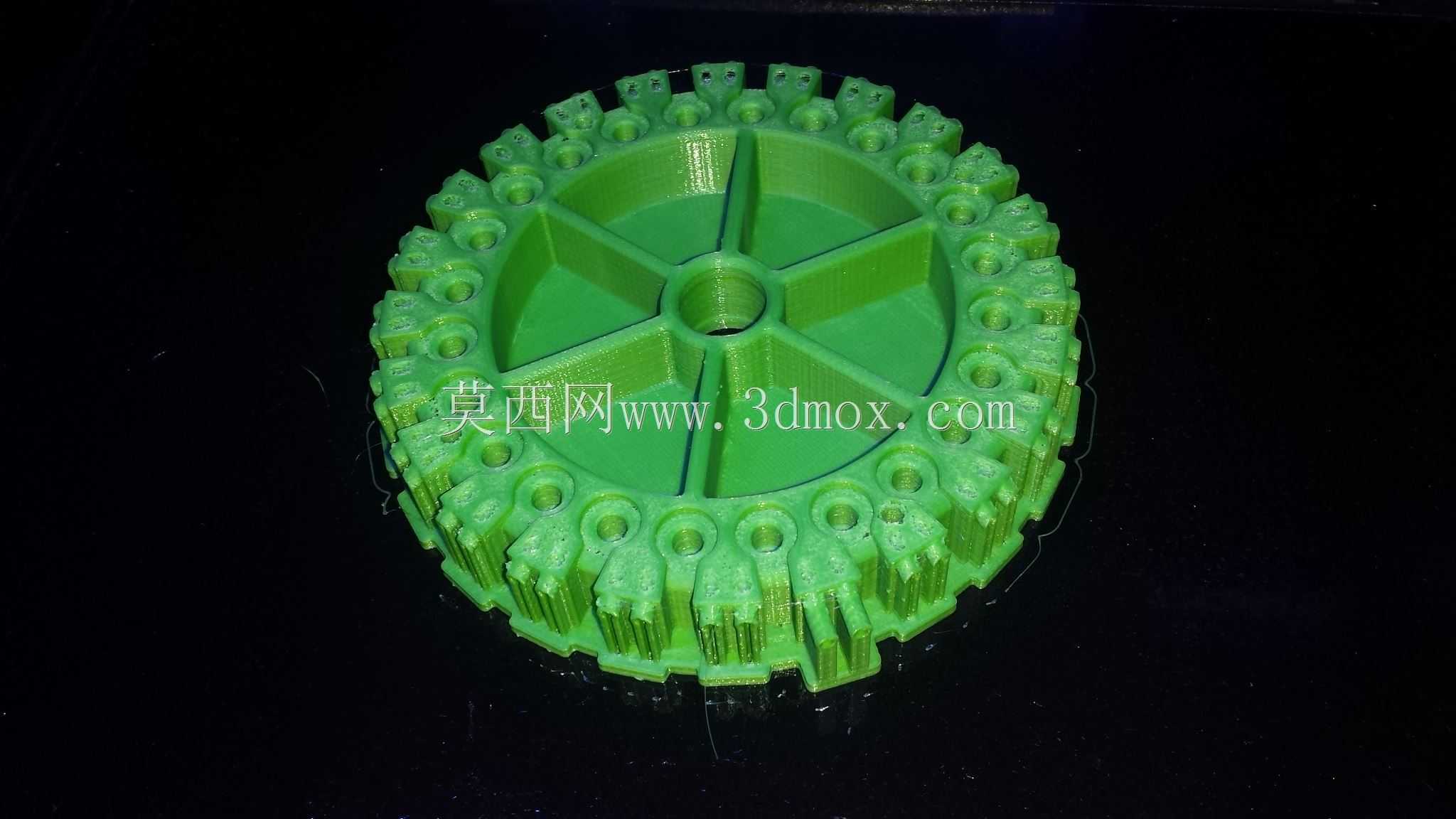

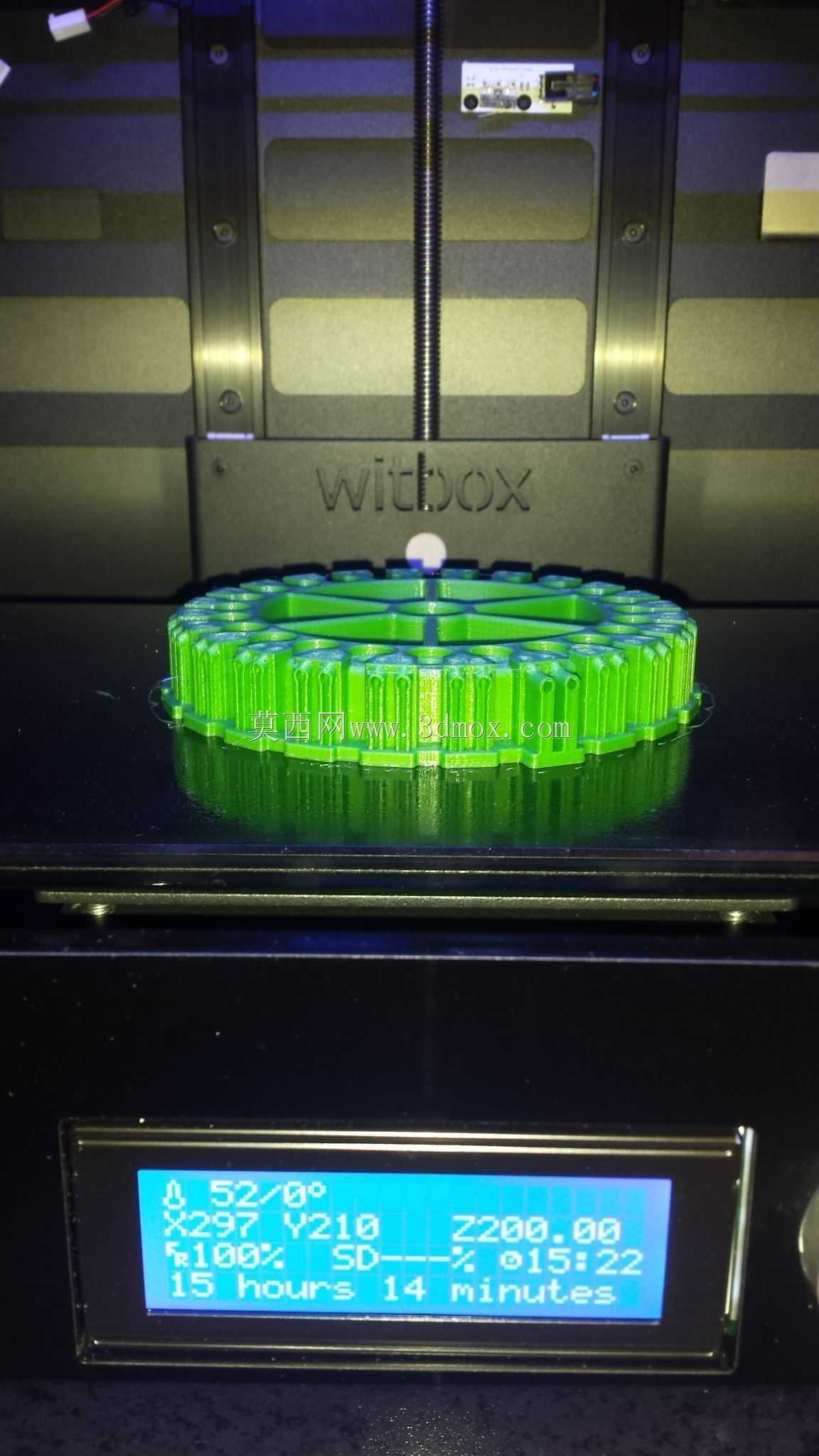

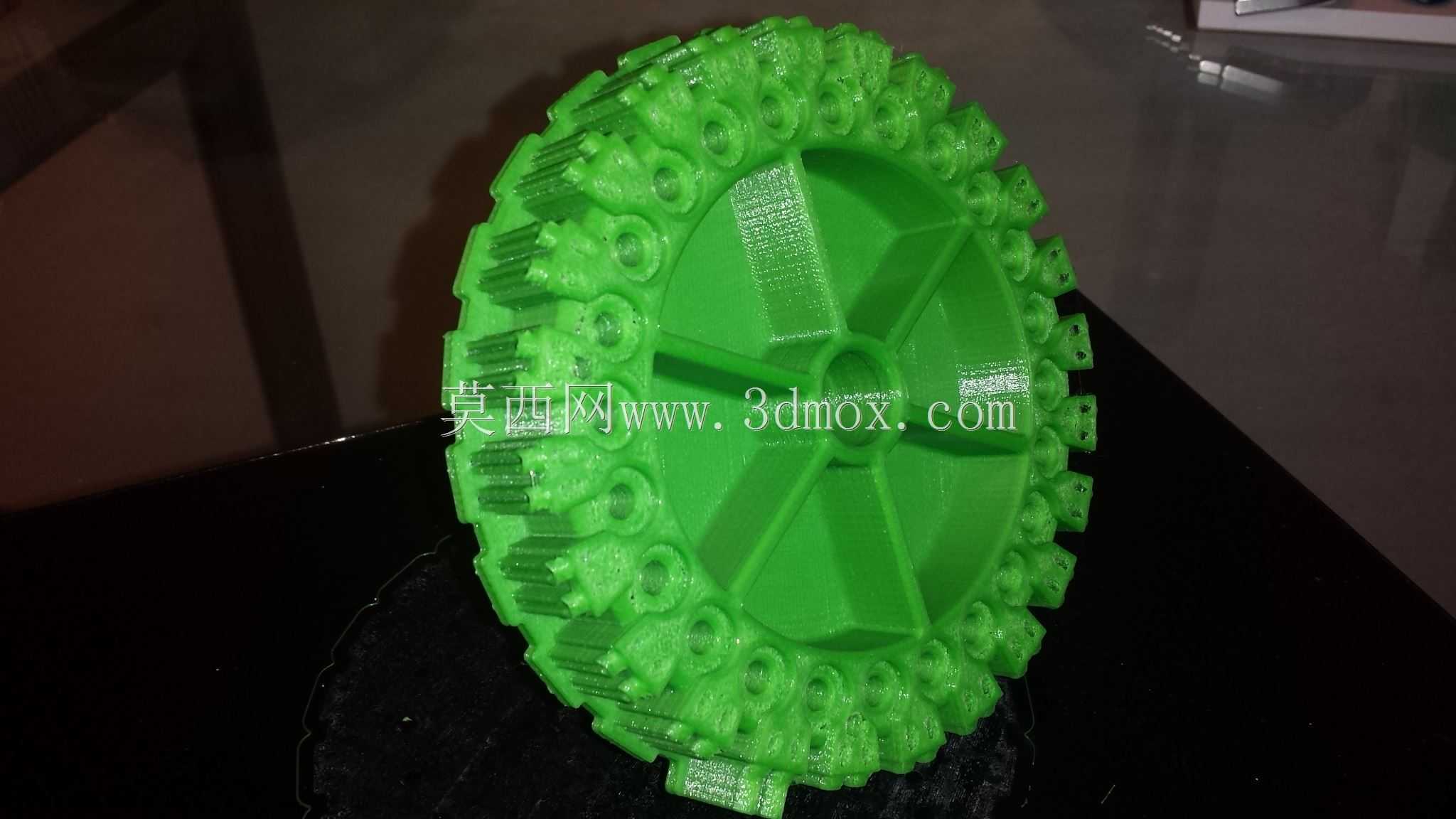

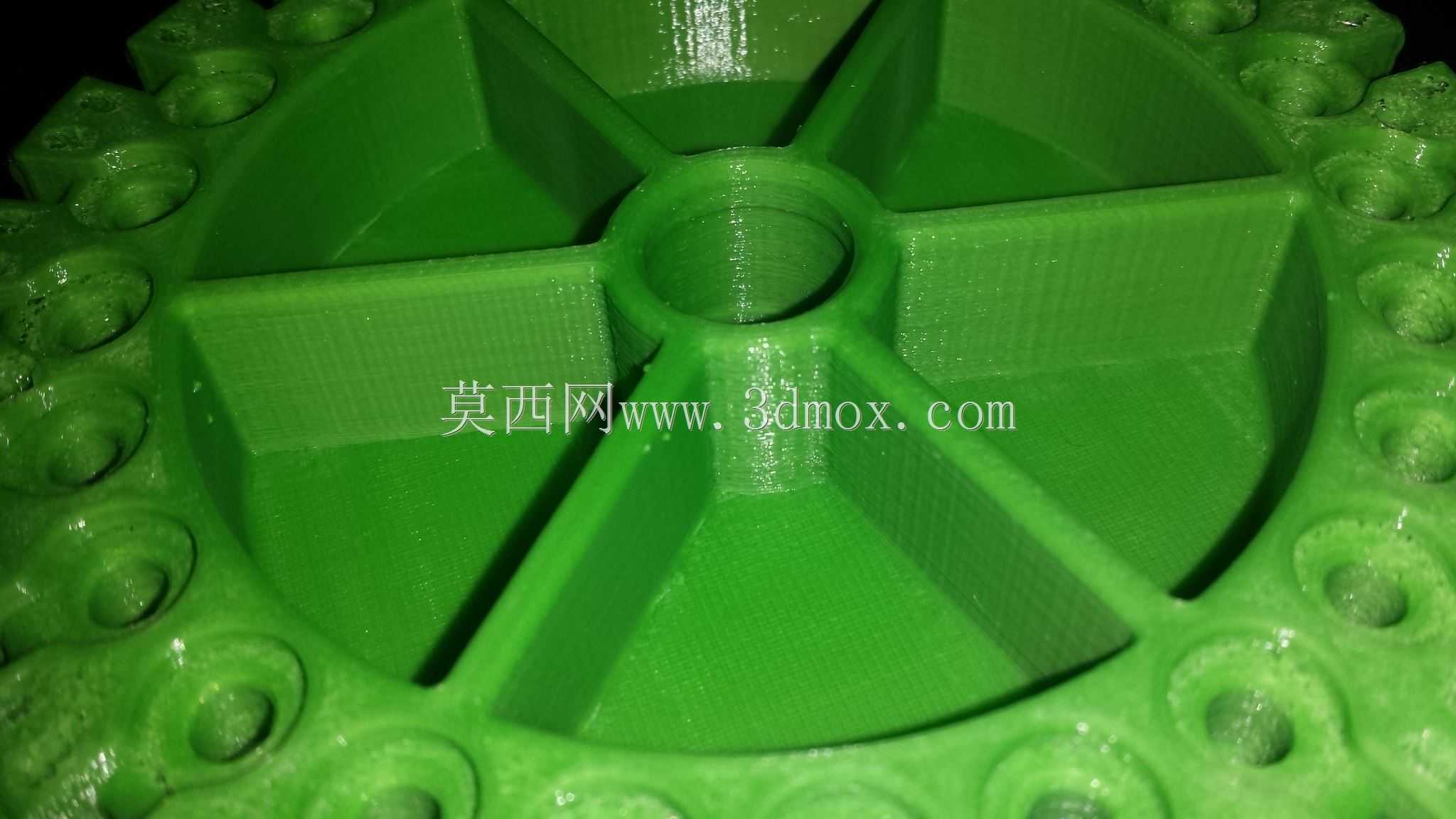

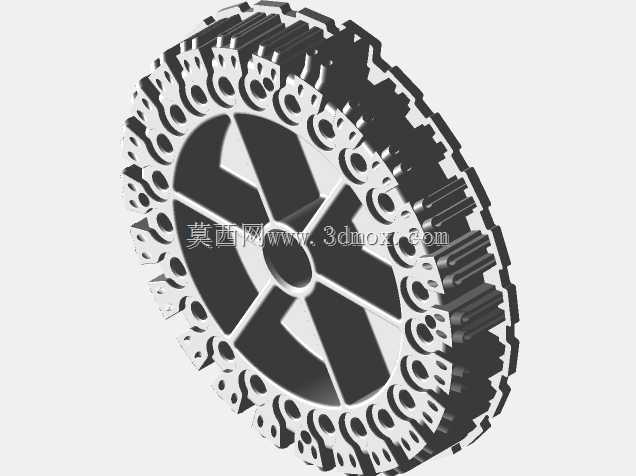

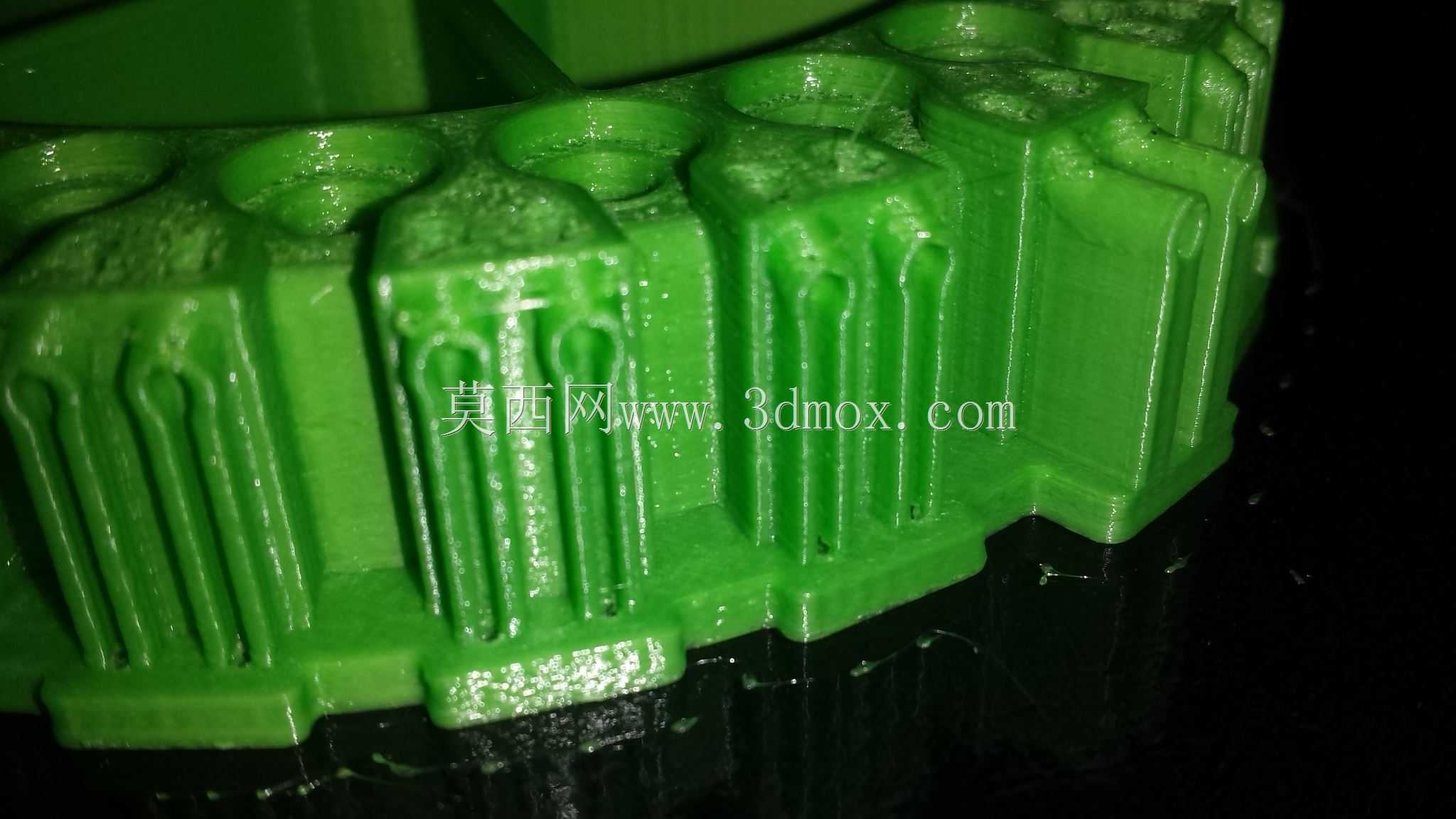

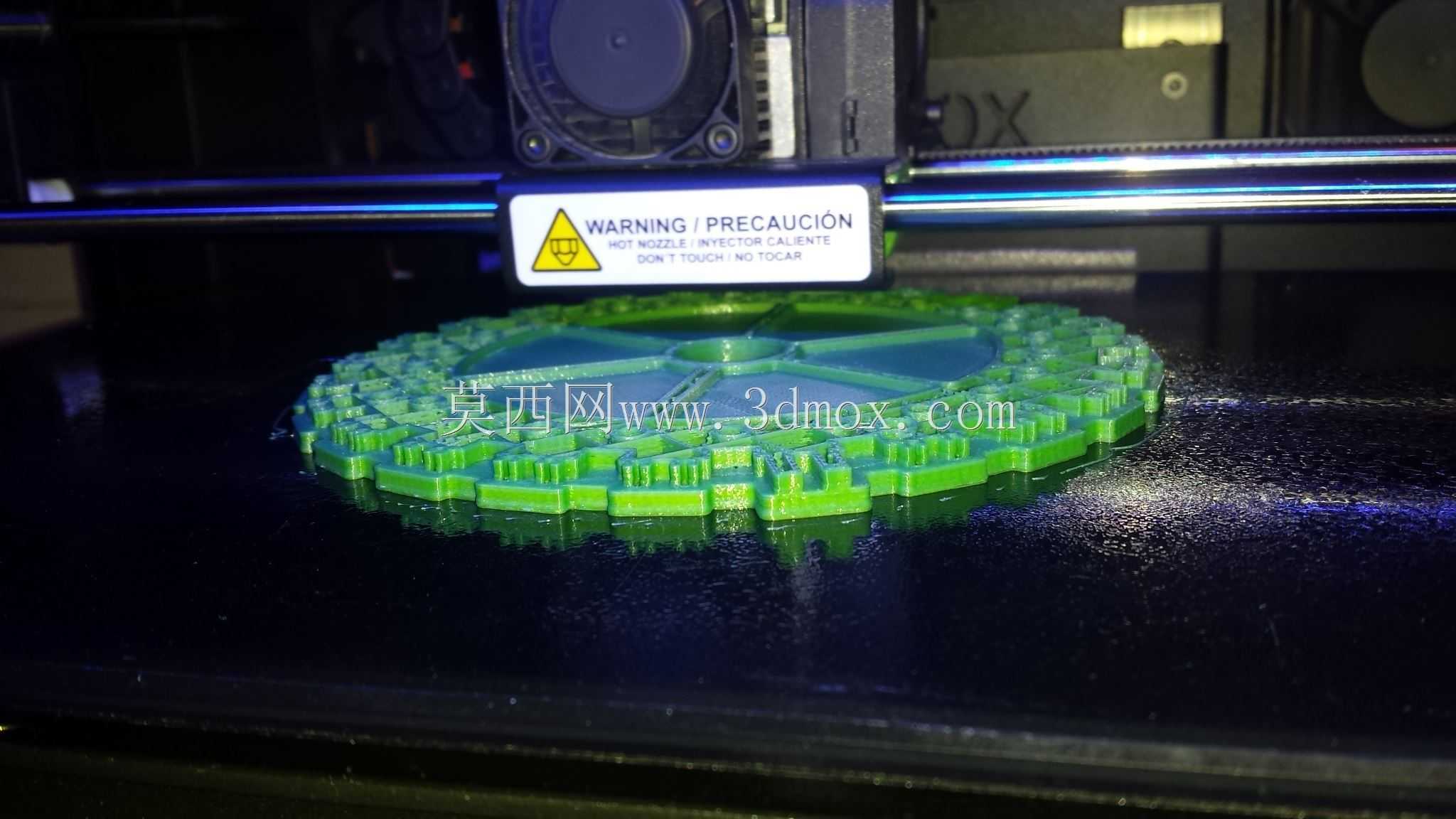

该轮式涡轮机转子外壳属于小型流体能量转换装置的核心承载构件，主要应用于低水头微水电、小型气动动力输出以及教学演示类轮式涡轮机组中，承担容纳转子叶轮、约束流体流向、连接动力输出轴系以及固定整机安装位的多重作用。从实际设备运行角度看，外壳的内腔型面直接决定流体进入叶轮后的导向效率，周向分布的镂空与加强结构需要在保证整体刚性的前提下，尽可能降低转动部件的自身惯量，同时为流体中的杂质预留泄出通道，避免长期运行后杂物卡滞叶轮。设计过程中优先采用辐射状加强筋布局，从中心轴座区域向外缘轮体延伸，筋板厚度随受力半径变化逐步过渡，既避免应力集中在轴孔根部，也能控制外缘轮齿位置的形变量。周缘均匀布置的沉孔结构用于安装叶轮叶片或连接外接传动轮，孔位同轴度需要与中心轴承安装孔保持严格的位置公差，确保高速转动时的动平衡余量控制在允许范围内。外壳外缘的齿状结构可直接作为低速级传动齿使用，也可作为装配定位的基准面，与外部壳体的限位槽配合实现周向固定。中心轴座区域预留轴承安装腔，可适配标准微型滚动轴承，轴向定位台阶高度依据轴承内圈厚度设定，避免装配后轴承出现轴向窜动。从安装边界来看，该构件整体为盘式回转结构，轴向厚度远小于径向尺寸，安装时需要在背部预留不小于筋板高度的避让空间，前端与流体导流罩的配合间隙控制在毫米级，减少流体泄漏损失。轮体上的多组安装孔采用节圆均布设计，既可以适配不同规格的外接连接件，也能在需要时通过孔位穿设紧固件实现与输出轴法兰的刚性连接。镂空区域的形状并非单纯减重，其边缘走向顺着流体流经轮体的方向设置，可降低流体在轮体表面的紊流阻力，同时减少3D打印过程中的支撑材料用量。针对打印成型工艺，所有悬空面均设置了不低于工艺要求的自支撑角度，孔位内部无需额外添加支撑即可保证成型精度，筋板交接处均做圆角过渡，避免打印过程中出现应力翘曲。实际装配时，该外壳需要与转子叶片、中心轴、轴承以及端盖配合，所有配合面的尺寸链需要从轴座中心向外逐级核算，保证累计公差不会影响叶轮与壳体之间的设计间隙。在微水电场景中，该构件随叶轮一同置于导流壳体内，水流冲击外缘叶片后带动整体转动，外壳的加强结构可承受水流脉动带来的交变载荷；在气动演示场景中，其轻量化结构能够降低启动所需的气压阈值，提升演示装置的响应速度。
