环形拼接拼图托罗伊达尔曲面结构

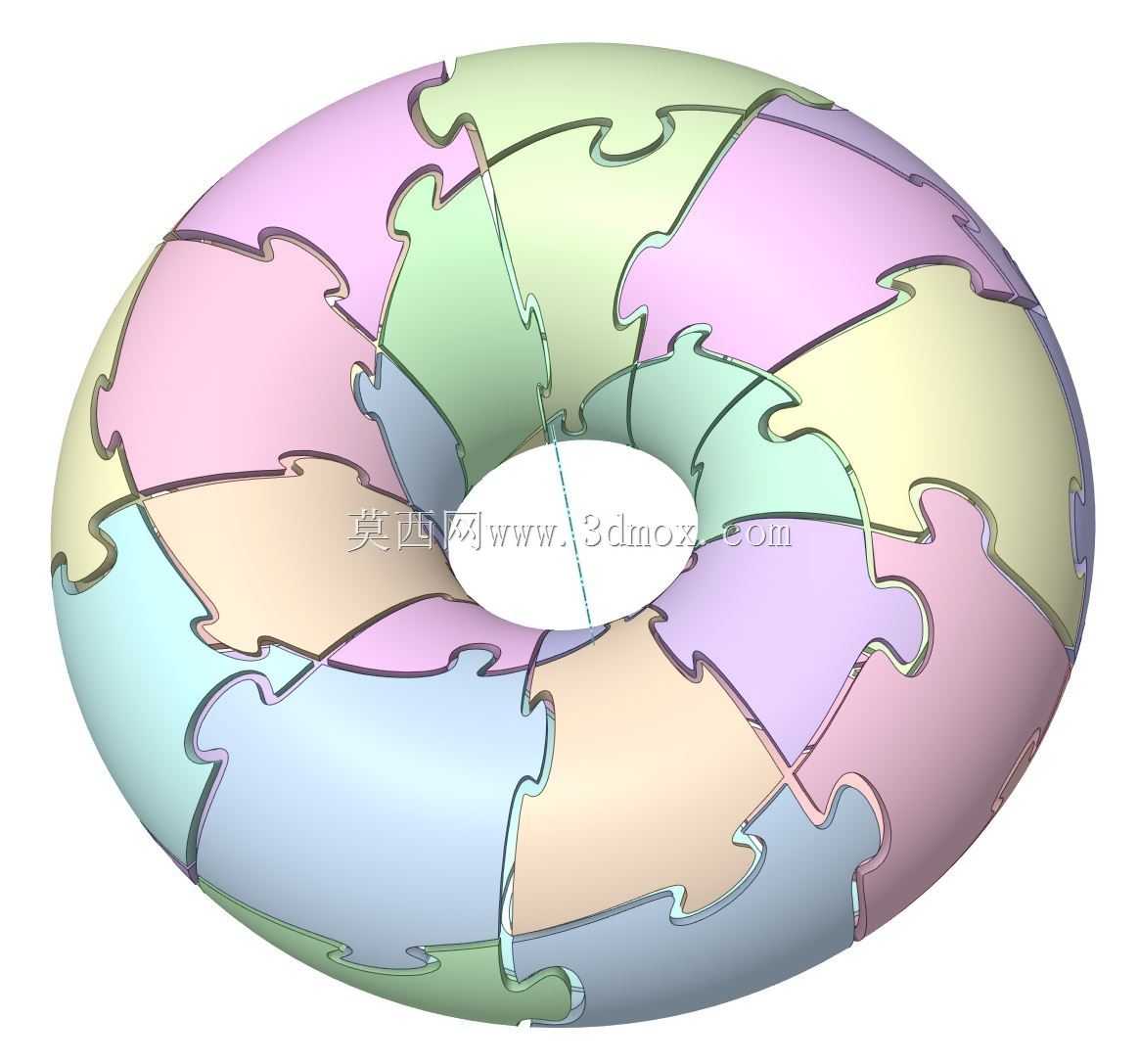

　　这款环形拼接曲面结构，核心依托托罗伊达尔曲面也就是圆环曲面的几何特性做拆分设计，日常场景中可作为益智拼装教具，用于空间几何教学演示，帮助学习者理解复杂曲面的拆分与拼接逻辑，也可作为创意拼装摆件，适配桌面文创、科普展项的展示需求。从功能特性来看，每一块拼块都依托圆环的环向曲率与径向曲面做轮廓拟合，拼块之间采用类似平面拼图的卡扣互锁结构，区别于平面拼图的二维咬合，所有卡扣的配合面都随圆环曲面的法向做角度适配，保证拼接完成后整体曲面顺滑无台阶，环体结构具备足够的整体刚度，不会出现散架问题。设计过程中首先确定基础圆环的参数，先定义圆环的中心回转半径与环管截面半径，两个参数直接决定整体结构的外形尺寸，中心回转半径决定环形整体的占地边界，

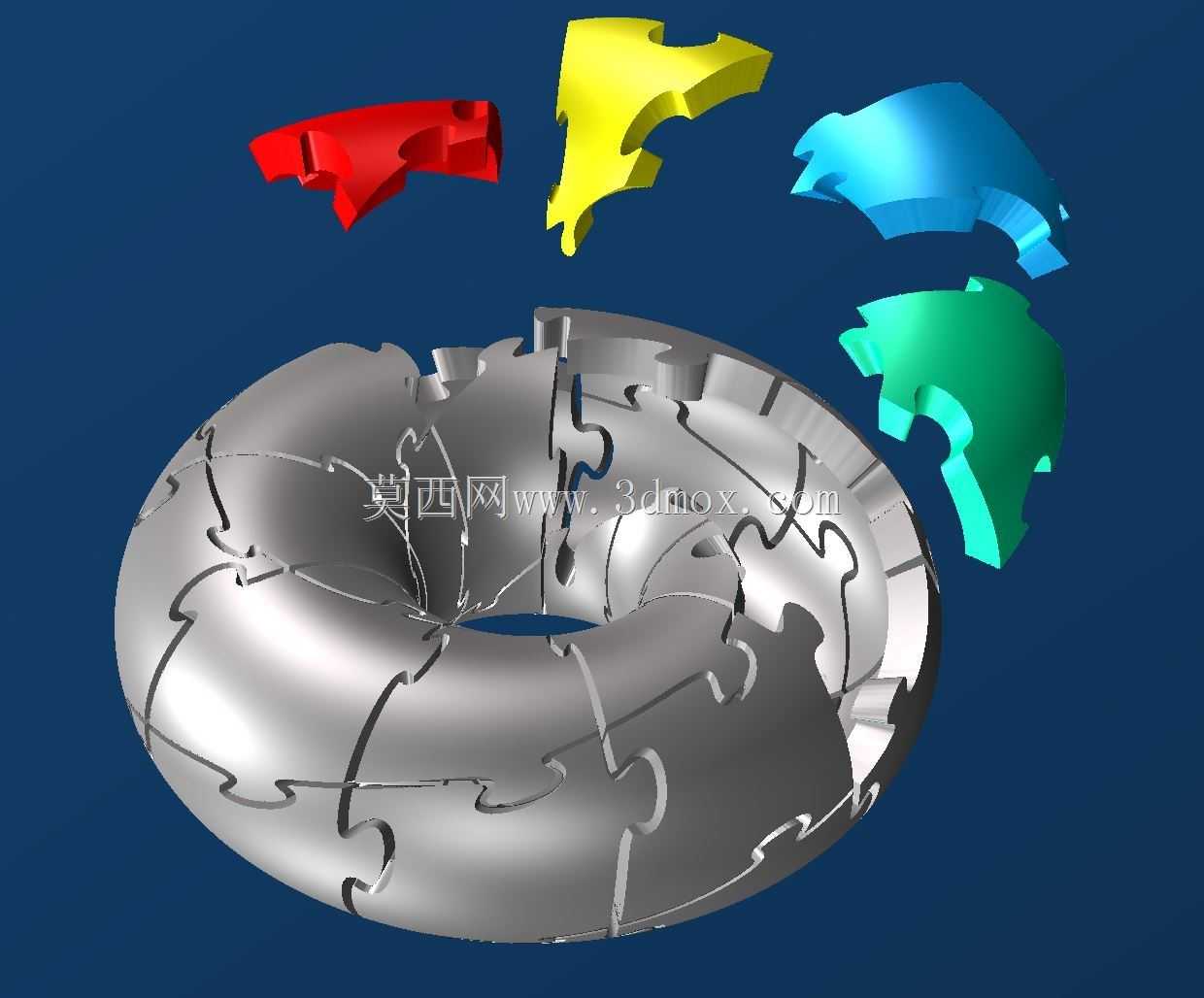

　　环管半径决定单块拼块的厚度与握持尺寸，两个参数的匹配需要兼顾拼装手感与整体比例，避免环管过粗导致拼块笨重，或是过细导致卡扣强度不足。曲面拆分阶段没有采用规则的等角度环向切割，而是参考平面拼图的不规则块型逻辑，在环面上做自由曲线的拆分，每一条拆分线都跨越环面的内外侧，保证每块拼块都同时包含圆环的外凸曲面与内凹曲面部分，避免出现纯曲面薄片的拼块，提升单块零件的结构强度。卡扣设计是整个结构的核心难点，平面拼图的卡扣是二维轮廓的凹凸配合，这款环形结构的卡扣需要沿曲面的切平面做凹凸结构设计，每个卡扣的凸台高度与凹槽深度保持统一，配合面做微小的拔模斜度，既保证拼接时的定位精度，又不会因为曲面曲率变化导致拼接卡滞。从安装边界来看，

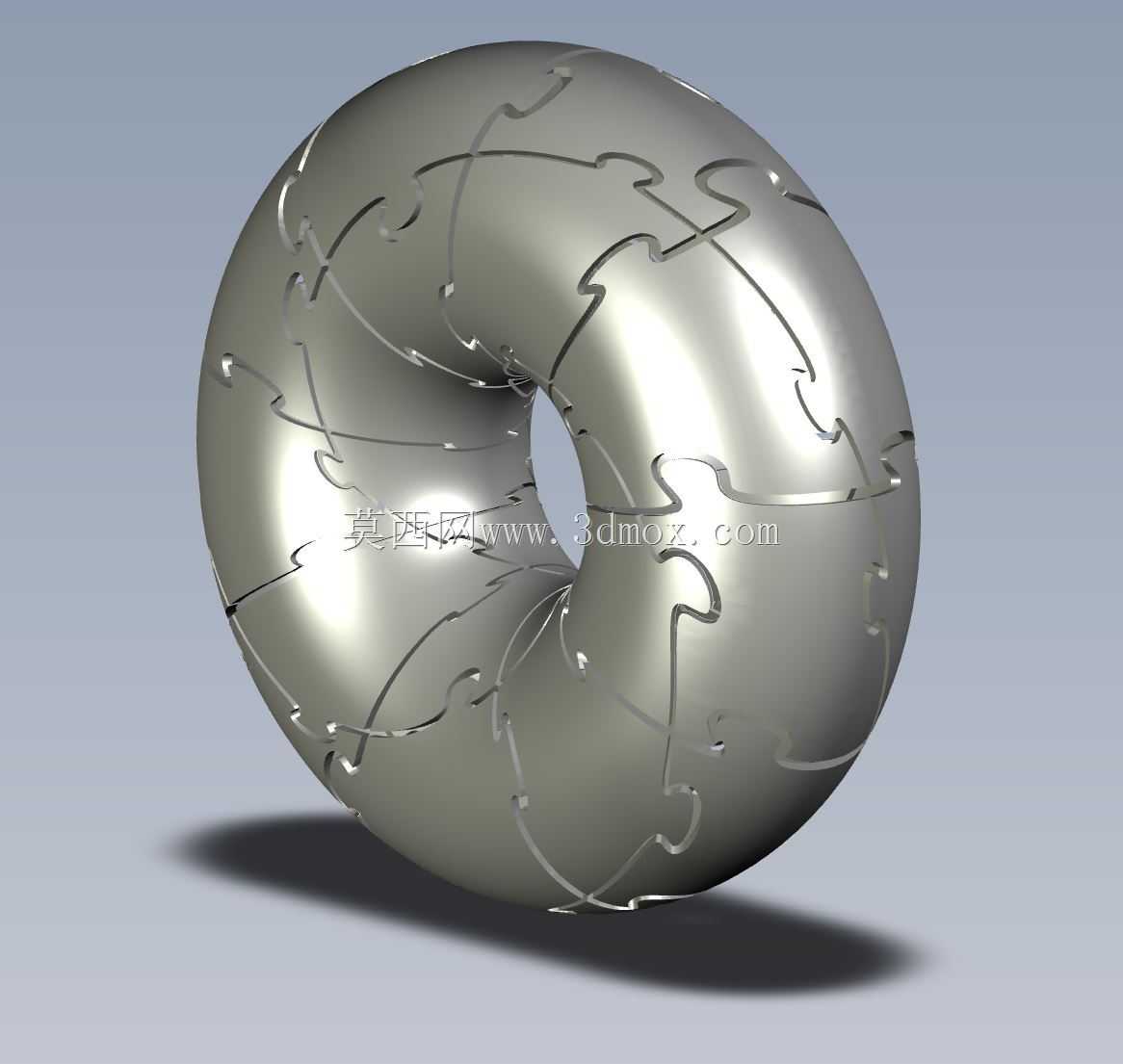

　　拼接完成后的整体结构为标准圆环形，放置时的支撑面为圆环下侧的多个拼块底面，不需要额外的支撑底座即可稳定放置在水平台面上，整体外轮廓没有尖锐突出结构，所有拼块的边缘都做了圆角过渡，拼装过程中不会划伤手部。实际拼装过程中，需要先区分不同曲率的拼块，对应圆环的外侧、内侧以及上下环面的位置，通过卡扣的对位逐步拼接，整个拼装过程需要对空间曲面的曲率变化有清晰的认知，相比平面拼图更考验空间想象能力。结构本身没有额外的运动部件，拼接完成后为静态整体，所有拼块的壁厚保持均匀，不管是采用3D打印制作还是注塑开模生产，都能保证成型质量，不会出现壁厚不均导致的收缩变形问题。拆分的拼块数量适配常规益智拼装的难度区间，既不会因为块数过少失去拼装乐趣，

　　也不会因为块数过多导致拼装门槛过高，适配不同年龄段的使用者，在科普教学场景中，还可以通过这款结构直观演示圆环曲面的几何特性，以及复杂曲面的拆分建模思路，帮助三维建模学习者理解随形阵列、曲面裁剪、配合面适配等建模操作的实际应用。
