机加工用网格型真空夹紧工装平台

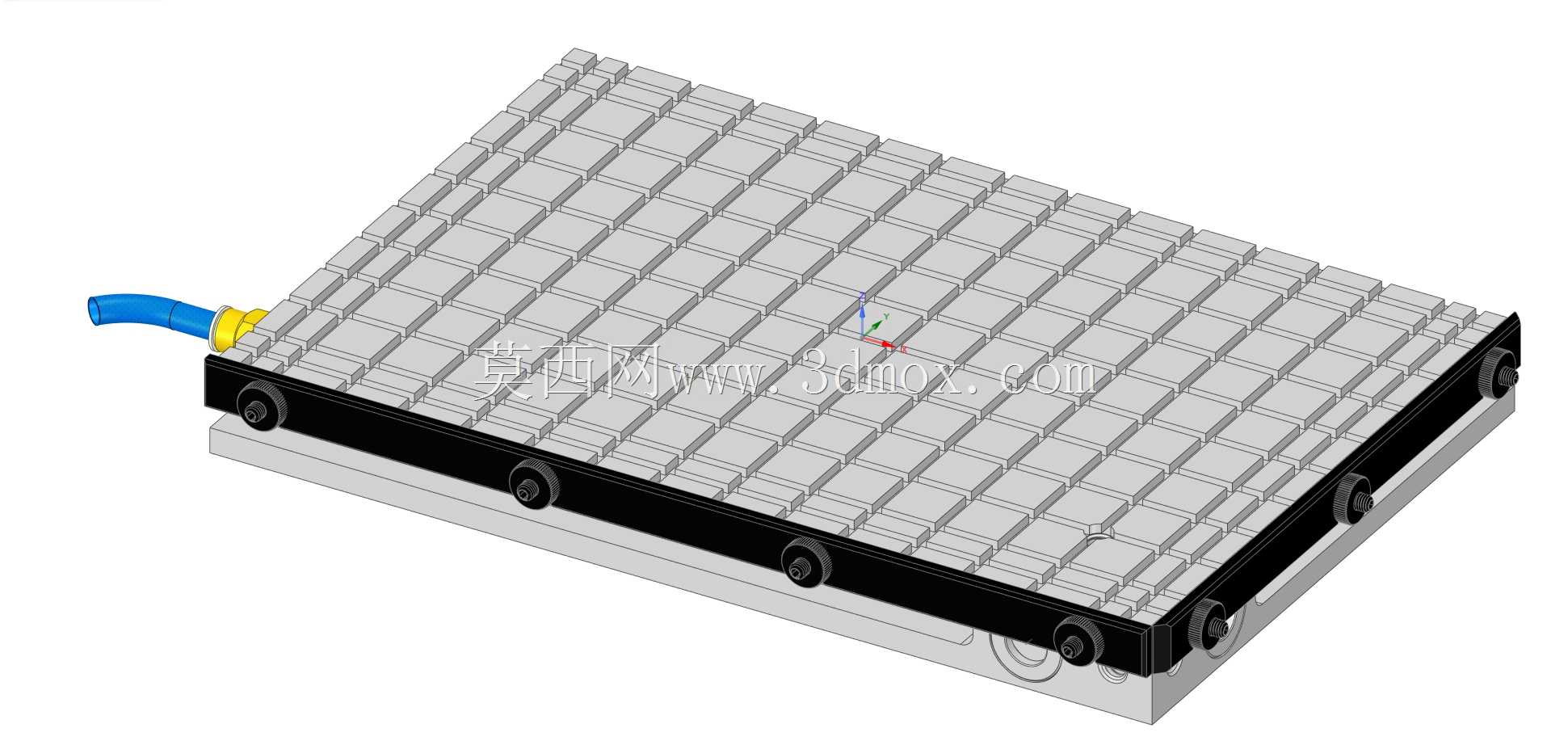

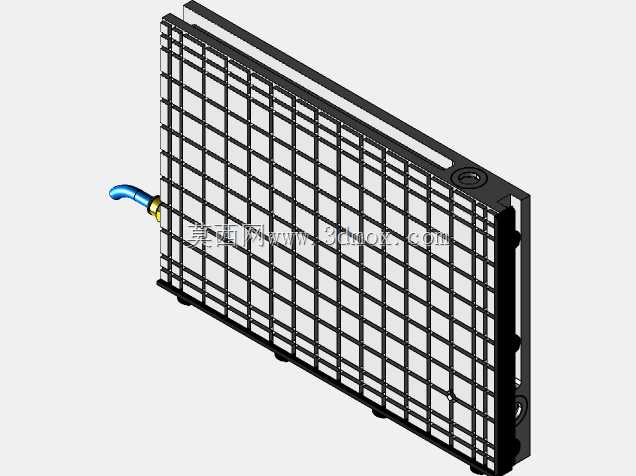

　　在精密机加工、非金属板材加工、薄型工件铣削工序里，工件装夹一直是影响加工良率与效率的核心环节，传统机械压板装夹不仅会遮挡加工区域，还容易在薄件、易变形工件表面产生压痕甚至装夹变形，针对这类痛点设计的网格型真空夹紧平台，就是为了适配多品种小批量的平面类工件加工需求。这款真空夹紧平台的工作面采用密集方格阵列式的密封槽结构，区别于传统单点或条状真空吸附结构，网格布局可以根据工件的外形尺寸灵活调整密封胶条的排布路径，不管是规则的矩形板材，还是带有局部镂空的异形平面工件，都能通过调整密封胶条围出对应的吸附腔，不需要定制专用的吸附垫板，大幅缩短了不同工件切换时的工装准备时间。平台主体采用高强度铝合金经精密铣削加工成型，工作面平面度控制在0.

　　02mm以内，能够保证吸附后工件与平台的贴合度，避免因贴合间隙导致的真空泄漏，保障吸附力的稳定性。平台侧边设置有标准快插式真空接口，可直接对接车间常用的工业真空发生器或者集中真空供给系统，接口处做了防脱落锁紧结构，避免加工过程中气管拖拽导致的接头松脱漏气。平台底部设置有均匀分布的安装固定孔位，孔位间距适配常见的加工中心T型槽工作台尺寸，既可以直接通过T型螺栓固定在立式加工中心、精雕机的工作台上，也可以搭配转接板安装在自动化生产线的输送工位上，作为在线加工的定位夹紧单元使用。从结构设计逻辑来看，平台内部的真空气路采用等阻分布式布局，每个网格区域的真空抽气速率保持一致，不会出现靠近接口位置吸附力强、远端位置吸附力不足的问题，

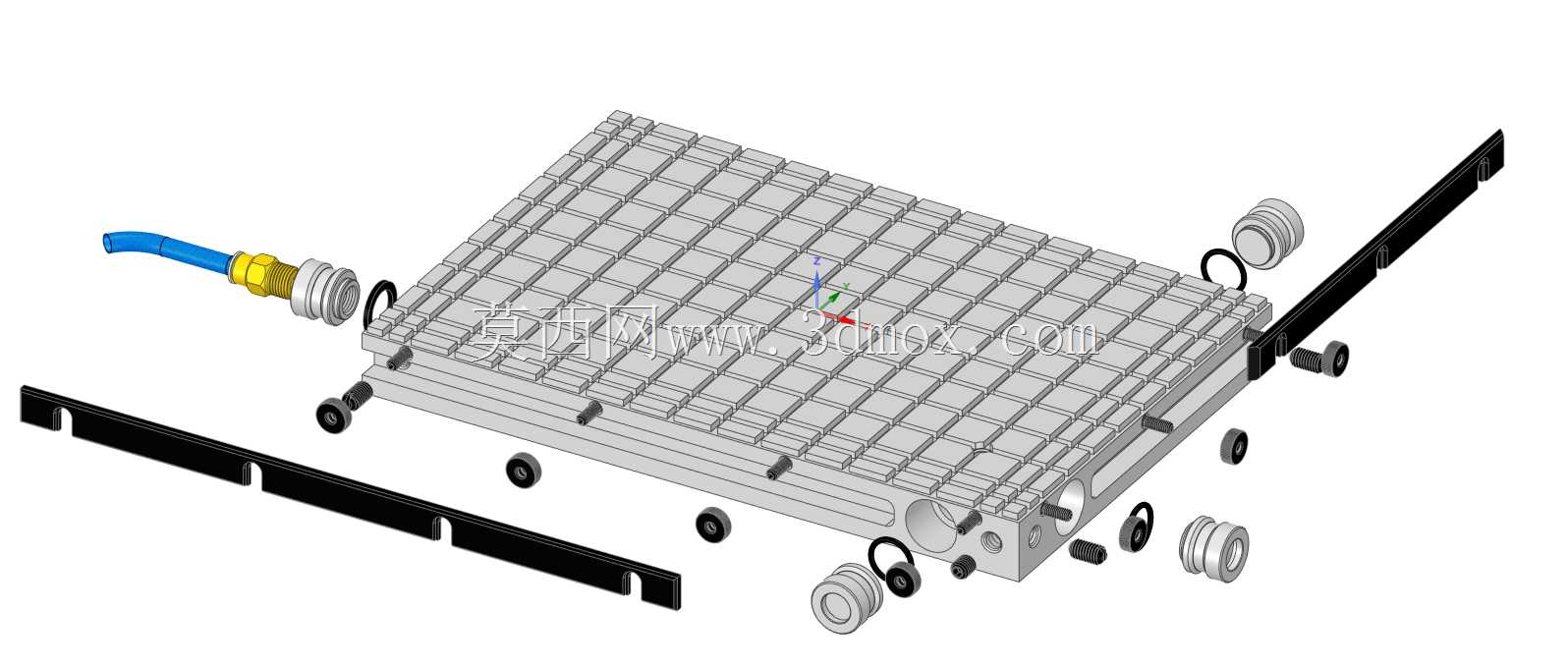

　　当工件覆盖部分网格区域时，未被覆盖的网格可以通过配套的密封堵头进行封堵，避免真空泄漏，保证有效吸附区域的负压值稳定维持在-0.08MPa以上，足够提供铣削加工所需的夹紧力，即便是加工亚克力、铝板、PCB板这类易变形的薄件，也不会因为装夹力不均导致工件翘曲。平台四周的黑色边框为高强度工程材质的密封压边，既可以对工作面的密封胶条端部进行固定，也能避免工件上下料时磕碰损伤工作面的边缘，边框上均匀布置的紧固螺钉将工作面与底部的气路腔体紧密连接，结合面处采用整体式密封圈进行密封，杜绝了内部气路的泄漏问题。在实际应用场景中，这类真空夹紧平台尤其适合广告标识加工、精密电子结构件铣削、木工浮雕加工、碳纤维板材裁切等工序，相比传统的磁力吸盘，

　　它不受工件材质限制，不管是导磁金属还是非导磁的非金属材料都能可靠夹紧，相比双面胶粘接固定的方式，它不需要反复清理残胶，工件装夹定位时间可以缩短80%以上，加工完成后只要切断真空供给就能轻松取下工件，不会在工件表面残留粘接痕迹。设计过程中充分考虑了加工现场的切削液环境，平台整体做了阳极氧化防腐处理，所有气路通道都做了光滑过渡设计，避免切削液或者加工碎屑进入气路造成堵塞，日常维护只需要定期清理工作面网格槽内的碎屑，检查密封胶条的磨损情况即可，不需要复杂的拆解保养。平台的整体厚度控制在合理范围内，不会过多占用加工设备的Z轴行程，安装后工作面与设备工作台的平行度可以通过底部的调节螺栓进行微调，不需要额外铲刮或者垫塞尺调整，大幅降低了工装安装调试的难度。针对小尺寸工件的加工需求，网格槽的宽度设置为通用密封胶条的适配尺寸，用户可以根据工件的实际轮廓自由围出任意形状的吸附区域，不需要针对每个工件制作专用的夹具，真正实现了一台工装适配多种平面类工件的加工需求，对于多品种小批量的加工车间来说，能够大幅降低工装制作成本，缩短生产准备周期。
