手动螺旋式轮毂皮带轮拆卸拉拔工具

　　在设备维保、小型机械拆装的现场作业场景里，过盈配合的轮类部件拆卸一直是一线维修人员绕不开的操作难点，不管是小型动力设备端的皮带轮、传动轮毂，还是轻工设备上的紧配轴套，直接敲击拆卸很容易损伤轴端、破坏配合面精度，甚至造成部件报废，这类手动螺旋拉拔工具就是针对这类小载荷过盈配合拆装需求设计的专用工装。

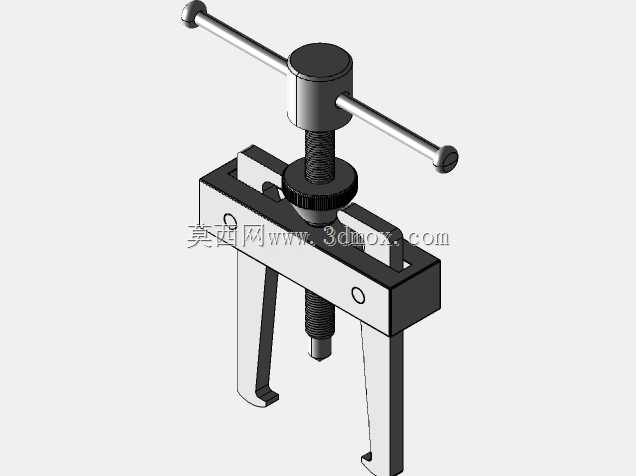

　　从结构功能逻辑来看，这套工具采用了最成熟的螺旋顶推+两爪勾拉的力学结构，没有复杂的液压或者电动组件，完全依靠手动操作就能输出稳定的拉拔力，非常适合没有动力源的野外作业、车间零散维保场景使用。顶部的T型横杆是力输入部件，加长的杆臂设计能让操作人员用较小的手部握力，通过螺纹副的力放大作用，在中心顶杆端输出数倍于输入力的轴向顶推力，操作时不需要额外搭配加力杆，常规成年操作人员的手动力度就足以应对直径150mm以内的过盈配合轮类部件拆卸。

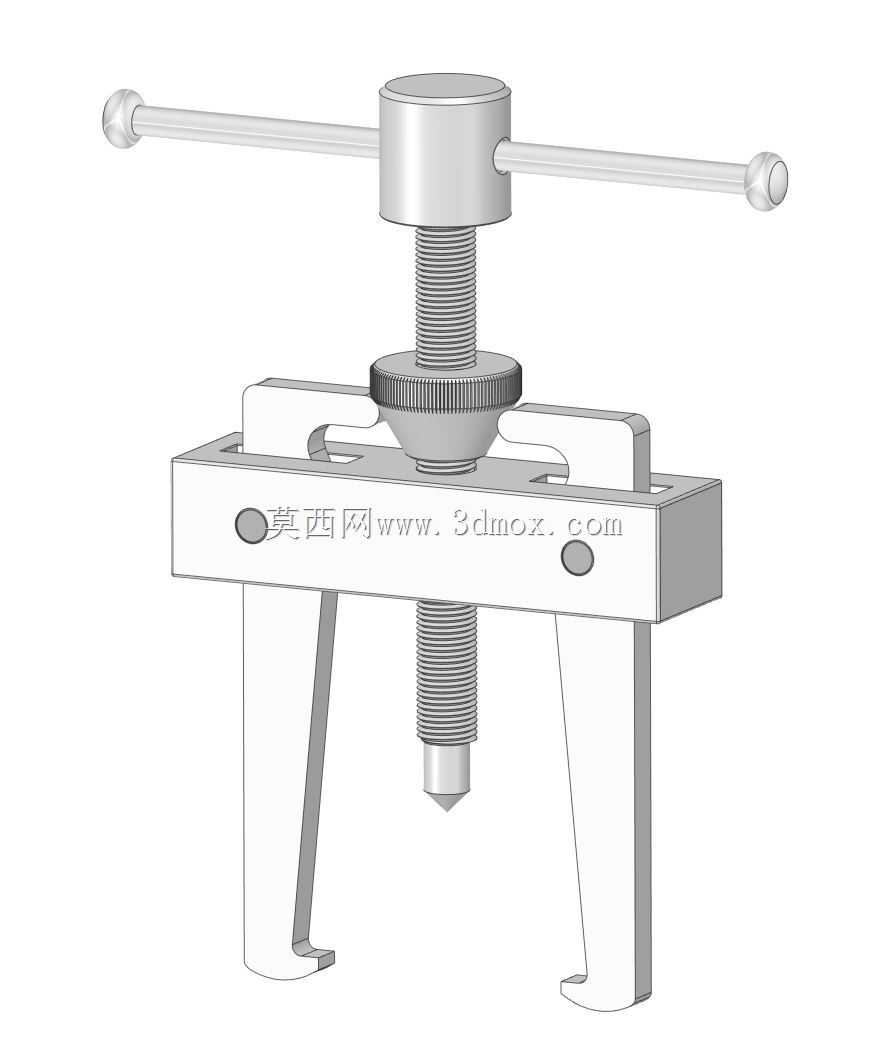

　　中心的顶杆采用梯形传动螺纹设计，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力更均匀，反复承受轴向载荷时不容易出现滑牙、变形问题，顶杆的下端做了锥形定位头，作业时可以直接顶在轴端的中心孔位置，保证整个拉拔过程中顶杆的受力轴线和轴的中心线完全重合，避免拉拔过程中出现偏载，防止拉爪滑脱、部件受力不均变形的问题。顶杆中部设置了滚花调节螺母，在初始对位的时候，可以先转动这个滚花螺母快速调整拉架的初始位置，不需要反复旋转长顶杆来对位，能大幅缩短作业前的准备时间。

　　下部的两爪拉架是这套工具的核心受力部件，架体采用一体式的横梁结构，两个拉爪和横梁为刚性连接，拉爪的勾头做了向内的直角卡位设计，作业时可以牢牢勾住轮毂或者皮带轮的背面端面，横梁上开设了两个对称的长槽调节位，两个拉爪可以沿着长槽调整横向间距，适配不同直径的轮类部件，调整到位后通过侧面的锁紧旋钮固定拉爪位置，保证拉拔过程中拉爪不会向外滑移脱开。拉爪的竖直段做了加厚处理，能承受拉拔过程中的弯曲应力，不会因为载荷过大出现爪部向外张开的变形问题，勾头的端面做了磨平处理，和轮件背面的接触面积足够大，不会因为局部压强过大压坏轮件的端面。

　　从实际作业的安装边界来看，这套工具的拉爪最大张开间距可以覆盖120mm直径的轮件，最小收拢间距可以适配20mm直径的小型轮套，顶杆的有效行程达到80mm，足够把常规过盈配合长度的轮件从轴上完全顶出，不需要中途二次调整拉爪位置。整个工具的外形尺寸控制得非常紧凑，横向最大宽度不超过180mm，竖直方向总高度在闭合状态下不超过200mm，就算是在设备内部狭窄的安装空间里，也能顺利放进去完成对位操作，不需要拆解周边的其他附属部件，能有效减少维保作业的额外工作量。

　　设计过程中充分考虑了手动工具的使用耐久性，所有受力部件的应力都控制在材料屈服强度的三分之一以内，就算是偶尔承受偏载冲击，也不会出现部件断裂的问题。整个工具没有易损的密封件、电子元件，日常使用只需要定期给螺纹副涂抹少量润滑脂，就能保证长期操作顺畅，不需要复杂的维护保养，非常适合车间维保班组、流动维修人员长期随车、随工具包携带使用。相比三爪拉马，两爪的结构在应对部分背面有遮挡的轮件时适应性更强，只需要两个对称的卡位就能完成拉拔作业，不需要整个轮周都有可供勾拉的空间，在小型电机、轻工机械、小型机动车的轮类部件拆装场景里，适配性比通用三爪拉马更好。作业过程中，操作人员只需要平稳转动顶部的T型杆，就能持续输出平稳的轴向拉力，不会像敲击拆卸那样产生冲击载荷，能有效保护轴端和轮件的配合面，拆卸下来的部件可以直接重复使用，不会因为拆卸操作造成部件精度损伤。
