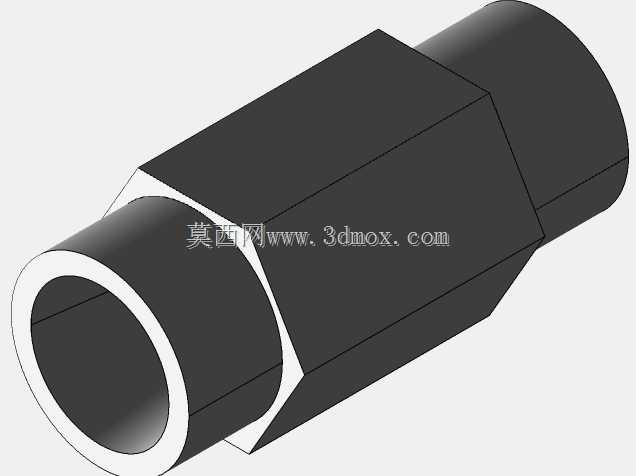

适配W20卡盘ER32夹头的六角分度工装

　　在普通车床、小型仪表车床的六角类零件批量加工场景里，经常会遇到工件分度精度难控制、装夹找正耗时长的问题，这款适配W20卡盘与ER32夹头的六角分度工具，正是针对这类小规格六角轴、六角套类零件的加工痛点设计的机加工辅具。从结构设计逻辑来看，这款分度工具采用两端适配的同轴结构，一端直接匹配W20卡盘的装夹基准，不需要额外制作过渡连接盘，安装时直接将工具本体的定位端卡入W20卡盘的卡爪定位面，找正外圆跳动即可完成装夹固定，省去了传统分度头安装时的复杂找正流程，对于小型加工工位来说，能大幅减少辅具安装的准备时间。另一端的内孔基准完全匹配ER32夹头的安装尺寸，ER系列夹头本身具备夹持范围广、同轴度稳定的特点，配合这个分度本体，

　　不需要更换整套卡盘组件，就能实现小直径棒料的稳定夹持。本体中段的六角外形是核心分度结构，六个平面的分度精度严格按照六等份公差控制，加工时每完成一个面的车削或铣削工序，只需要松开卡盘，将本体转动60度，让下一个六角平面贴合卡盘的定位基准面，重新夹紧即可完成一次分度，不需要借助分度盘、角度尺等额外量具进行角度核对，对于批量加工六角螺栓头、六角螺母坯、六角传动接头这类零件来说，能有效降低操作工人的分度核对难度，减少因分度角度偏差导致的零件报废。从安装边界尺寸来看，这款分度工具的整体外径控制在W20卡盘的最大夹持范围内，不会超出卡盘的旋转安全边界，安装后不会和车床的刀架、拖板产生运动干涉，本体的内孔深度匹配ER32夹头的标准夹持长度，

　　既保证了夹头安装后的锁紧稳定性，也不会因为本体过长导致刀具行程不足。在实际应用场景中，除了常规的外六角零件加工，这款工装也能适配内六角结构的预加工工序，配合尾座顶尖或者钻夹头，就能完成内六角孔的分度钻削、铣削加工，不需要将工件转移到铣床工位二次装夹，能在一次装夹定位中完成多道工序的加工，减少工件二次装夹带来的形位公差偏差。设计时特意将本体的六角定位面做了淬火硬化处理，长期使用后不会因为卡盘夹紧、反复转动摩擦出现定位面凹陷、磨损的问题，能长期保持分度精度的稳定性，两端的连接同轴度控制在0.02mm以内，保证加工时工件的旋转跳动符合精密小零件的加工要求。和传统的万能分度头相比，这款分度工具结构紧凑，重量轻，不需要复杂的蜗轮蜗杆传动结构，

　　维护成本极低，没有传动间隙带来的分度误差，非常适合小型加工车间、维修工位的小批量六角类零件加工使用，也能适配仪表车床、小型桌上车床的装夹空间，不会因为辅具体积过大占用过多的加工操作空间。在功能拓展性上，更换不同孔径的ER32夹头，就能夹持不同直径的棒料工件，不需要针对不同直径的工件单独制作分度工装，一套工具就能覆盖ER32夹头全夹持范围的六角类零件加工需求，大幅降低了工装制作的成本投入。
