遥控越野模型车花键短半轴结构设计

　　在比例遥控模型车的传动系统设计中，半轴作为连接差速输出端与轮端轮毂的核心传力部件，其结构合理性直接决定了整车在越野工况下的动力传递效率与抗冲击能力，本次设计的短半轴针对Traxxas Slash 4x4车型的短轴版本布局开发，适配车型前/后独立悬架的跳动行程边界，解决了大油门起步、飞坡落地、侧滑剐蹭等极限工况下的传动脱开、键齿崩裂问题。从实际装车场景来看，这类短半轴多用于1/10比例短卡车型的后桥传动布局，区别于长轴版本适配的宽轮距设定，短轴版本的轴向尺寸严格匹配窄版后桥的轮距参数，安装时无需额外加装调整垫片即可保证花键啮合长度处于设计区间，避免半轴轴向窜动导致的键齿偏磨。设计阶段首先梳理了模型车越野工况的载荷特性：

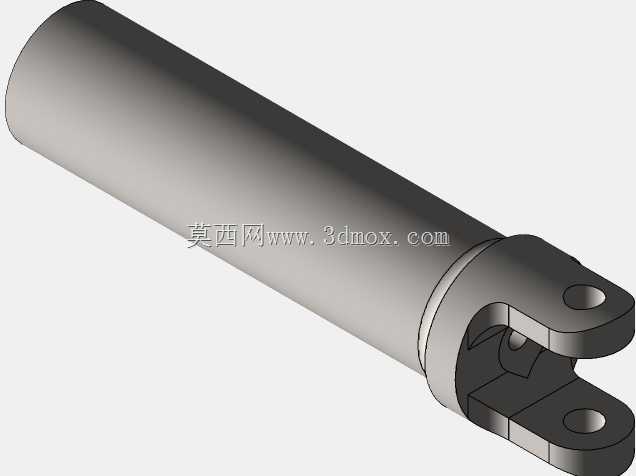

　　飞坡落地瞬间轮端承受的垂向冲击会通过轮毂传递到半轴叉耳位置，急加速时花键副需要传递峰值扭矩，侧滑时轮端受到的侧向力会对半轴的抗弯性能提出要求，因此整体结构采用一体化轴身加端叉的布局，轴身主体为等直径圆柱结构，靠近差速器的一端加工有内花键，用于和差速器输出的外花键轴配合，可在悬架上下跳动时沿轴向自由滑动，补偿悬架跳动带来的轴距变化，避免传动系统卡滞。端叉部分采用双耳叉结构，叉耳上加工有同轴销孔，通过销轴与轮端的万向节叉连接，形成十字万向节传动结构，保证轮端随悬架跳动、转向摆动时动力仍能稳定传递，叉耳的厚度经过反复校核，既保证足够的抗冲击强度，又不会过度增加簧下质量影响悬架响应。花键参数设计上，选用矩形花键结构，相比渐开线花键，

　　矩形花键加工难度更低，配合间隙控制更灵活，适合模型车这类小尺寸、量产成本敏感的配件，花键的齿侧间隙控制在0.02-0.05mm区间，既保证滑动顺畅，又不会因间隙过大导致急加速时的传动冲击，花键的有效啮合长度设计为轴径的1.2倍，即使在悬架最大上跳行程时，啮合长度仍能保留三分之二以上，避免花键脱开。轴身的直径设计兼顾了强度与重量需求，通过有限元仿真模拟峰值扭矩加载与侧向冲击加载的应力分布，轴身最大应力出现在花键末端与光轴过渡的位置，因此在过渡位置设计了圆角过渡，避免应力集中导致的轴身断裂，圆角半径严格控制，不会与差速器端的密封结构产生干涉。安装边界方面，半轴的总长度严格适配短轴版后桥的差速器输出端到轮端万向节的中心距，

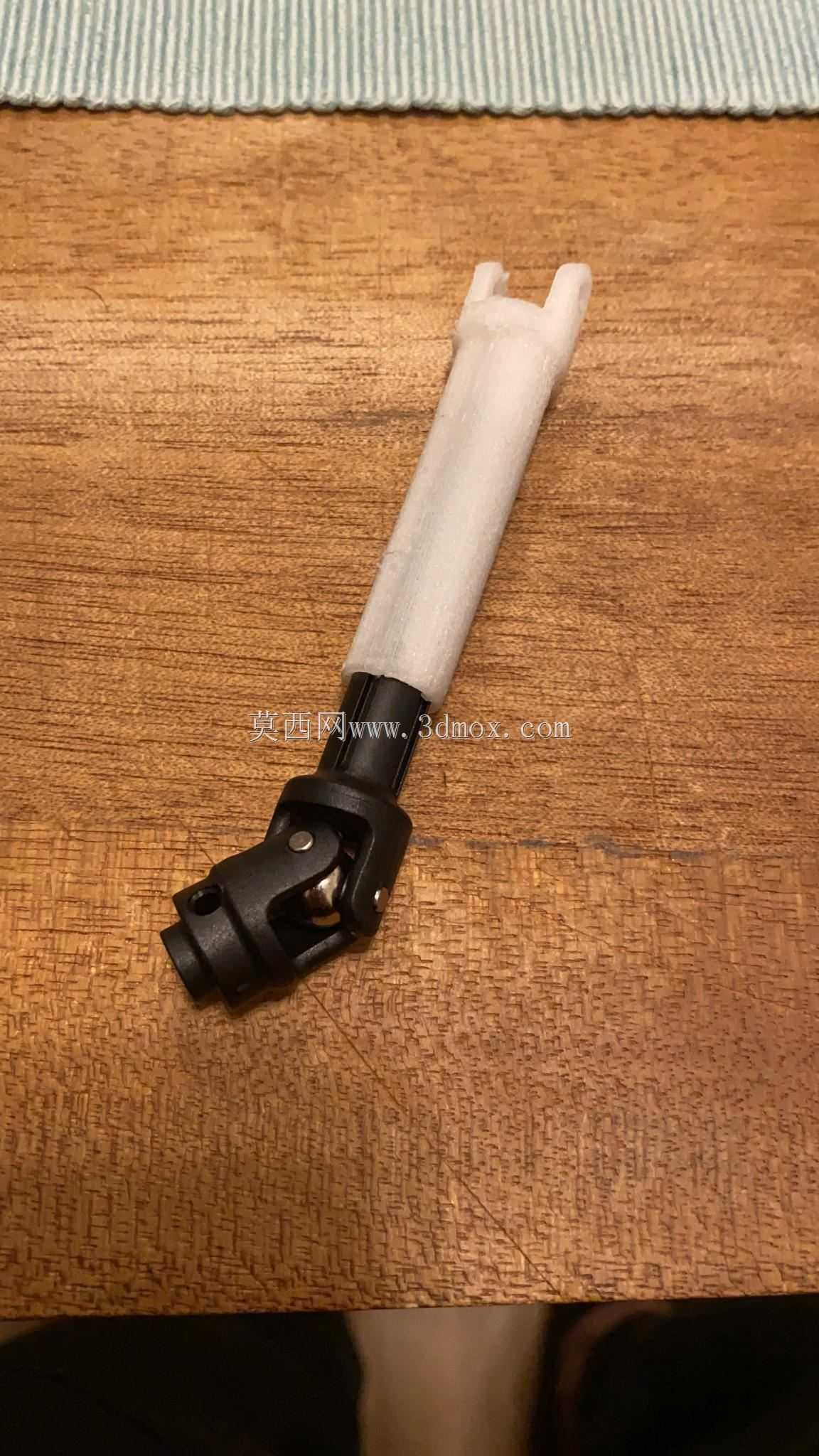

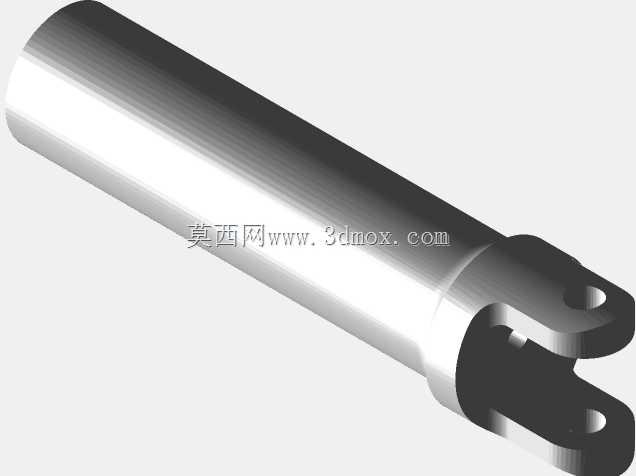

　　端叉的开档尺寸与原厂万向节叉厚度匹配，销孔直径与原厂固定销轴直径一致，可直接替换原厂配件，无需对车架、悬架、轮毂等其他部件做任何改装，降低玩家的替换成本。实际使用中，这类短半轴的花键部分需要定期涂抹润滑脂，减少滑动过程中的磨损，叉耳销孔位置在长时间使用后若出现旷量，可通过更换销轴解决，无需整体更换半轴。从建模角度来看，该零件的建模重点在于花键的参数化生成与叉耳部分的曲面过渡，花键部分可通过拉伸切除的方式生成，保证每个键齿的尺寸一致性，叉耳与轴身的连接位置采用渐变曲面过渡，既保证结构强度，又避免直角位置的应力集中，建模时需要严格控制各部分的同轴度，尤其是两端花键中心与销孔中心的位置度，避免装车后出现传动卡滞、抖动的问题。针对模型车经常在泥沙、积水环境下行驶的使用场景，轴身表面设计为光滑圆柱面，没有多余的凹槽结构，减少泥沙附着，降低清洁难度，同时光滑的轴身也能减少与密封胶圈的摩擦，延长密封件的使用寿命。在动力传递路径上，差速器输出的扭矩通过花键副传递到半轴主体，再通过端叉与销轴传递到轮端万向节，最终驱动车轮转动，整个传动路径没有多余的传力环节，传动效率高，能量损失小，能够让电机输出的动力尽可能多地传递到车轮，提升整车的加速性能与爬坡能力。对比同类型的金属升级半轴，该结构在保证强度的前提下，尽可能控制了零件重量，避免簧下质量过大导致的悬架响应变慢，在碎石路面行驶时，车轮能够更好地贴合地面，提升抓地力，减少打滑情况的出现。
