Traxxas Summit1:8遥控车刚性传动轴结构

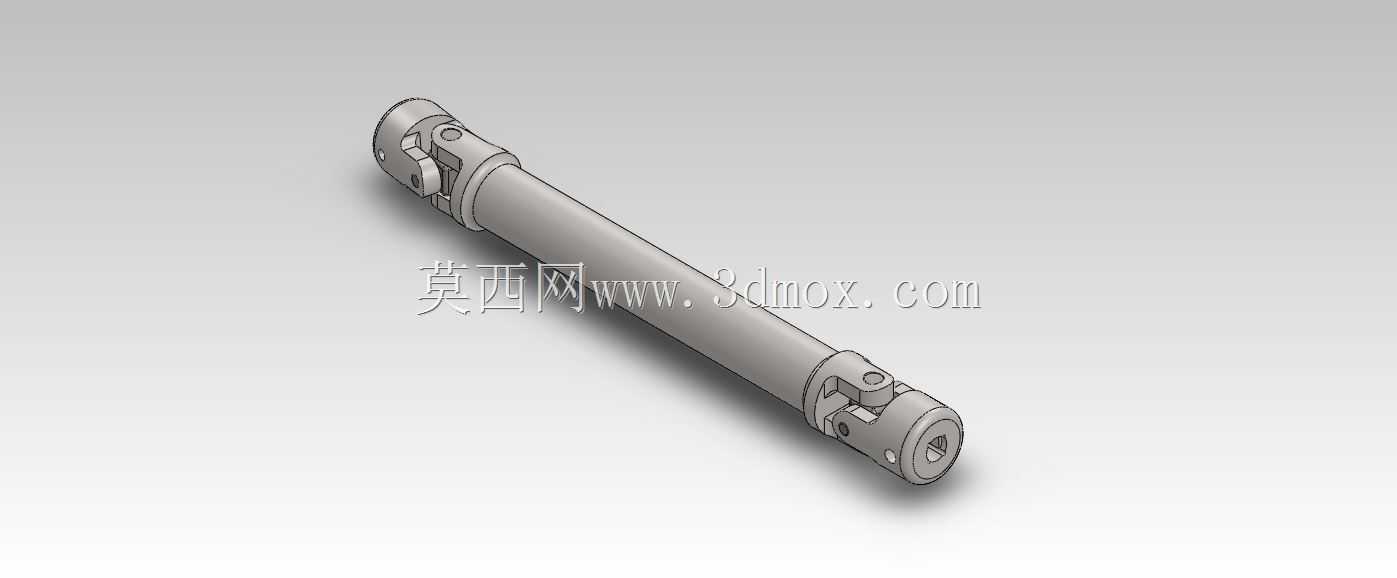

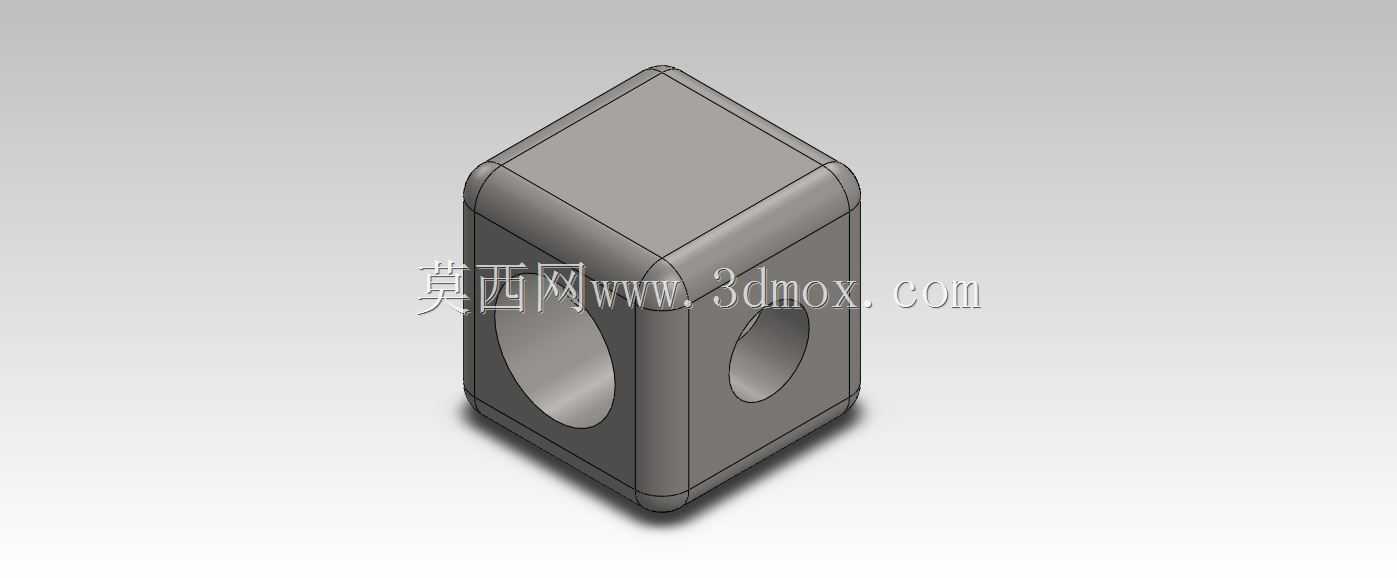

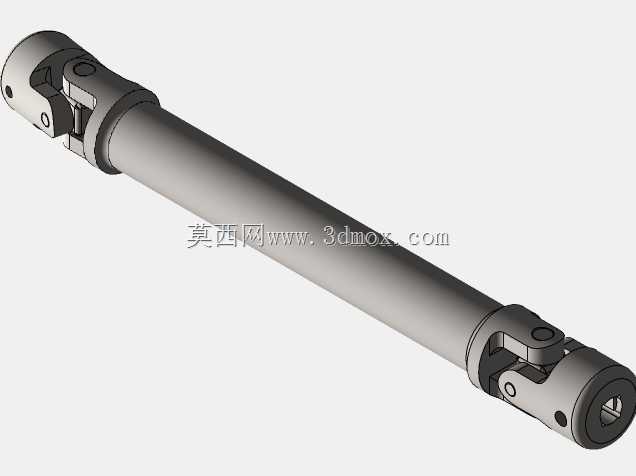

　　这类刚性传动轴主要适配1:8比例的仿真遥控攀爬车型，在模型车的动力传递链路中承担核心扭矩传输作用，区别于普通伸缩式花键传动轴，该款采用两端一体式万向节结构，能够在悬挂上下跳动、轮端随转向机构偏转的工况下，始终保持动力的无间断传递，不会出现花键卡滞、传动间隙过大导致的动力迟滞问题。从实际使用场景来看，大比例遥控攀爬车在穿越碎石、陡坡、交叉轴路面时，轮端的跳动行程远大于平跑车型，传动轴两端的万向节需要同时补偿径向与角向的位移偏差，这款轴体的万向节采用十字销铰接结构，铰接处的销孔配合间隙控制在0.1mm以内，既保证了转动时的灵活性，又不会因为间隙过大在正反向切换动力时产生明显的虚位撞击，能有效降低传动系统的冲击损耗。

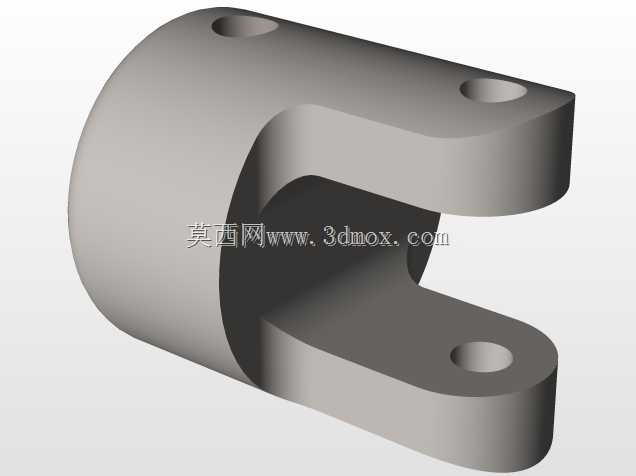

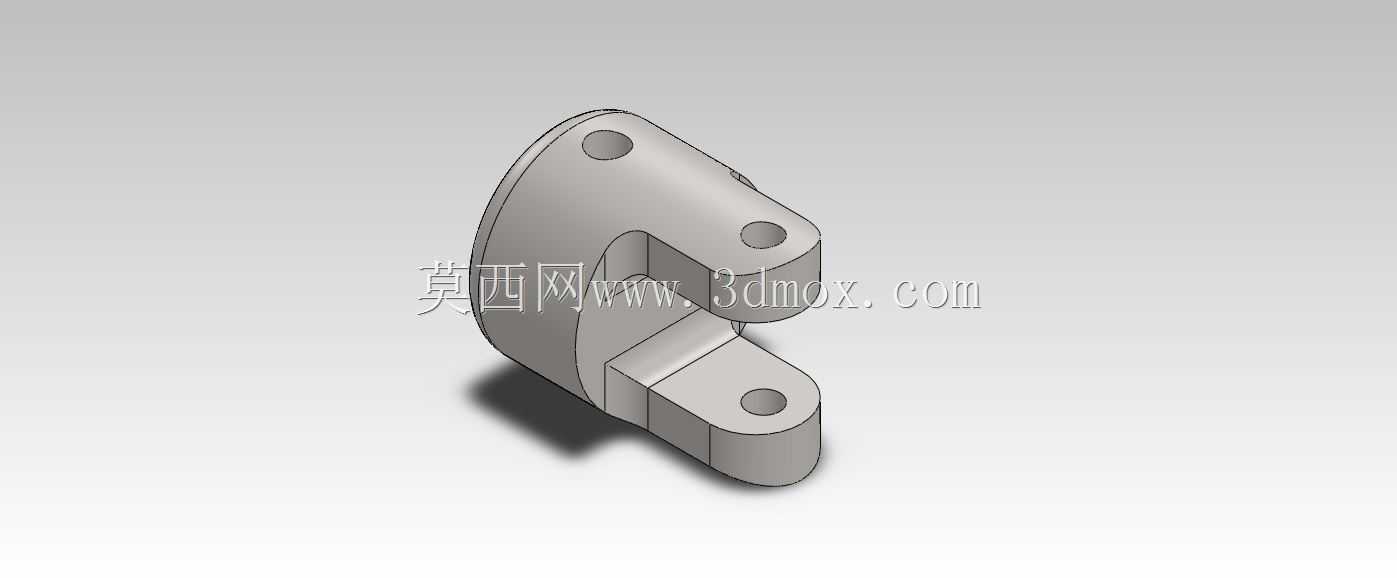

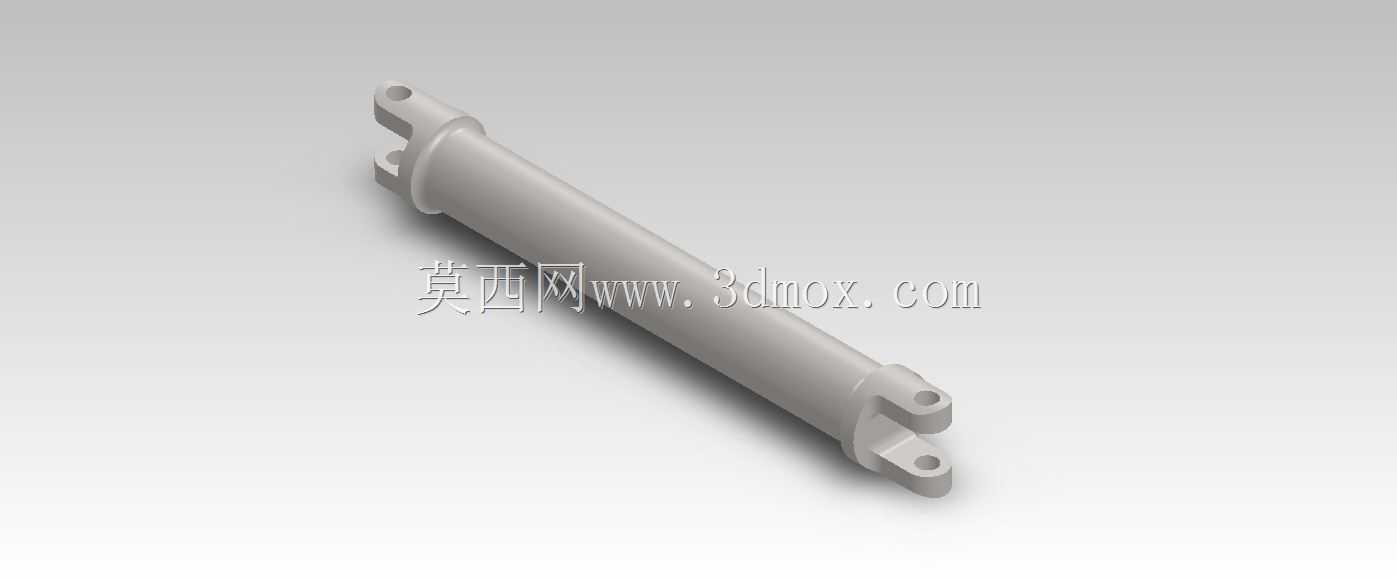

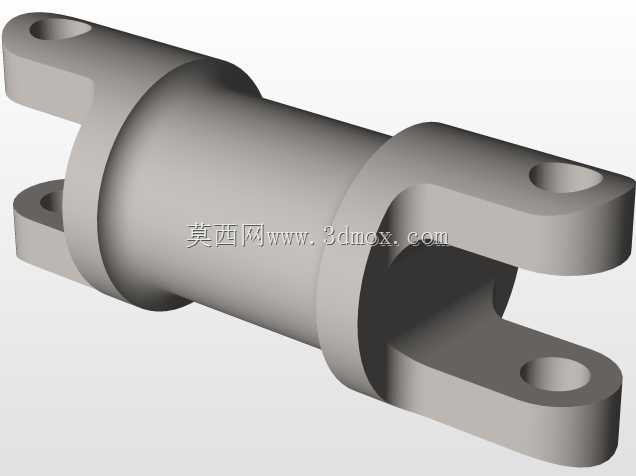

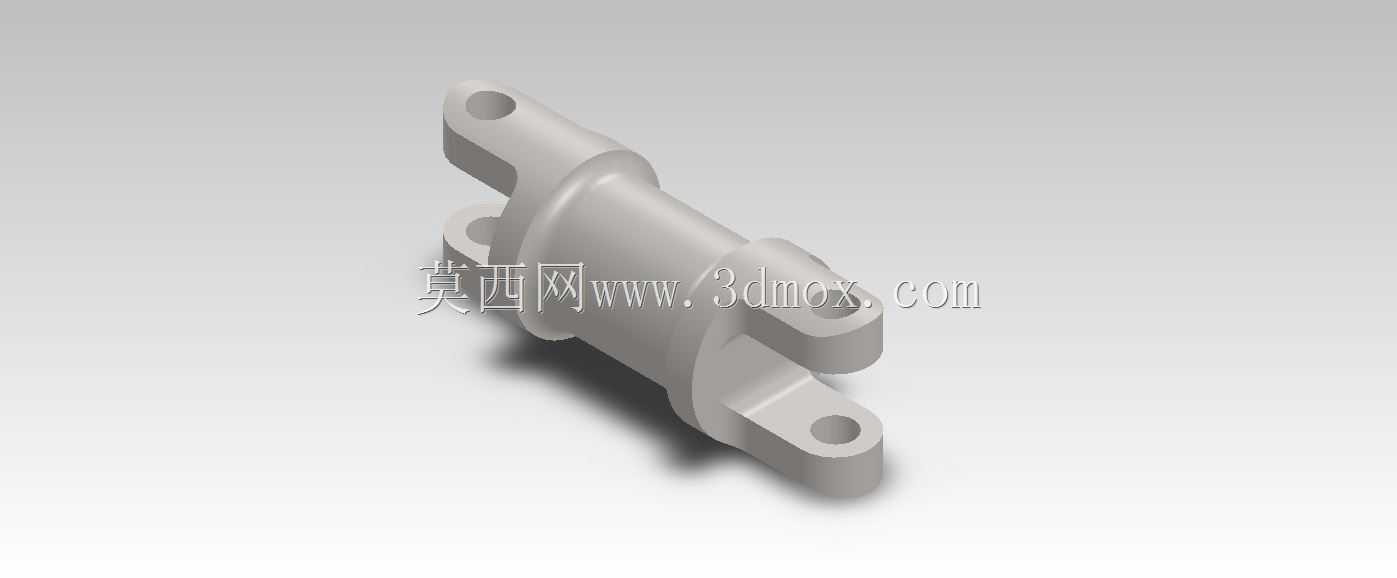

　　设计阶段首先要匹配车型的轮距与减速箱输出端到轮边接杯的距离，轴体主体采用等直径圆柱结构，相比变径轴拥有更好的抗扭刚性，在模型车大油门起步、突然制动或者卡滞堵转的工况下，不会出现轴体弯曲变形的问题。两端的万向节连接端采用标准的接杯插销结构，安装时直接对准接杯的销孔插入即可，不需要额外加工适配，安装边界上，轴体的最短工作长度对应悬挂完全压缩时的两端间距，最长拉伸行程预留了3mm的冗余量，避免悬挂拉伸到极限时传动轴从接杯中脱出。万向节的铰接转动角度范围覆盖正负30度，完全满足攀爬车最大转向角度与悬挂最大跳动量的角度补偿需求，不会出现转动到极限角度时万向节卡死的问题。轴体表面做了光滑过渡处理，没有多余的凸起结构，

　　在车辆行驶过程中不会剐蹭到悬挂摆臂、车架侧板或者走线，减少不必要的运动干涉。从结构强度角度考虑，轴体的壁厚设计兼顾了轻量化与抗扭需求，不会因为过重增加传动系统的转动惯量，也不会因为壁薄在大扭矩输出下出现扭转变形，两端万向节的销钉采用过盈配合压装，不会在长时间正反转动后出现销钉松脱的问题。实际装车测试中，这类传动轴能够适配原厂有刷动力以及升级后的无刷动力系统，在持续大扭矩输出的工况下传动效率保持稳定，不会因为万向节的角度偏差产生额外的传动阻力，相比原厂的塑料传动轴，金属材质的刚性轴拥有更长的使用寿命，不需要频繁更换易损件。在结构建模过程中，需要重点保证两端万向节的铰接中心与轴体的回转中心同轴度，同轴度误差控制在0.05mm以内，

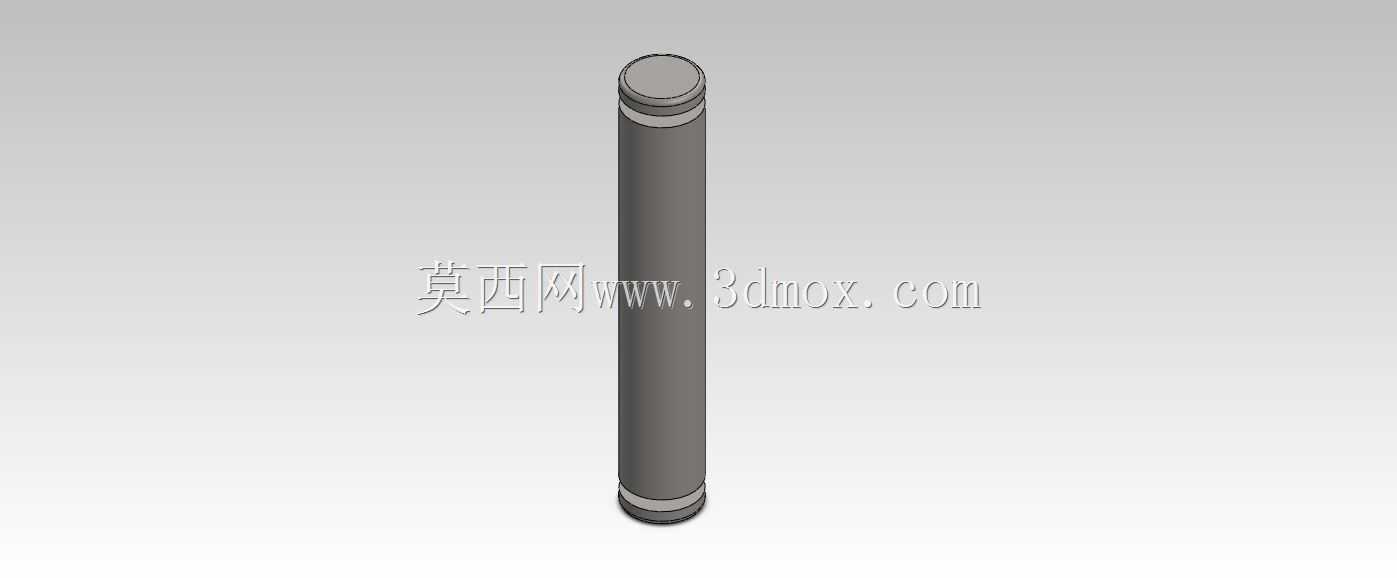

　　否则高速转动时会产生明显的震动，影响整车的行驶稳定性，十字销的配合面需要做等半径的圆弧过渡，避免应力集中导致销孔开裂。安装时需要注意两端万向节的叉面朝向保持一致，否则会出现转动时的角速度波动，导致传动不顺畅，加速接杯与销钉的磨损。这类传动轴除了适配特定型号的遥控攀爬车，其结构设计逻辑也可以参考应用到小型自动化设备的动力传递场景中，在需要小空间、大角度补偿扭矩传递的位置，这类双万向节刚性轴的结构形式能够很好地满足使用需求，相比联轴器拥有更大的角度补偿范围，相比带伸缩结构的传动轴拥有更好的扭转刚性，传动响应更直接。
