流体增压用弯叶式涡轮叶轮结构设计

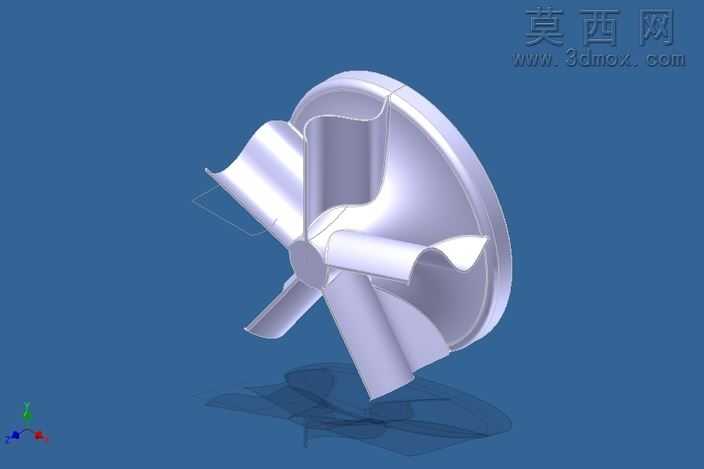

该叶轮模型采用三维参数化建模方式完成整体结构搭建，建模过程中优先以回转类基础特征为核心，先通过草图绘制确定轮毂的基准回转轮廓，使用回转命令生成中心轮毂的实体结构，保证轮毂与后续叶片安装位的同轴度公差符合流体机械的装配要求。叶片部分采用曲面建模思路，先绘制叶片的翼型截面轮廓线，通过放样命令生成单片叶片的曲面实体，再根据流体动力学的流道分布要求，采用圆周阵列命令均匀排布多片叶片，阵列过程中严格控制叶片的安装角度与相邻叶片的间距，确保流道截面的均匀性，避免流体流经时产生不必要的紊流。模型渲染阶段采用金属抛光材质赋予整体结构，通过调整材质的反光度与粗糙度参数，模拟不锈钢或铝合金材质的金属质感，同时添加环境光与定向光源，突出叶片曲面的弧度变化与轮毂的结构细节，渲染背景选用纯色工业蓝，让模型的轮廓结构更加清晰直观。结构设计上，中心轮毂设置有适配传动轴的安装孔位，孔位边缘做了倒角过渡处理，避免装配时产生应力集中；叶片采用后弯式流线型设计，叶片边缘做了圆角处理，既可以降低流体流动时的阻力，也能减少叶片运行过程中的磨损，整体结构兼顾了流体增压的效率与结构运行的稳定性。设计过程中充分考虑了叶轮在管道内的工作场景，通过调整叶片的扭曲角度，适配管道内流体的流向变化，既可以实现正向流体的压力提升，也能在涡轮机工况下实现流体压力能向机械能的转换，满足不同工况下的使用需求。模型完成后对所有特征进行了合并检查，确保实体结构无破面、无重叠特征，可直接导入各类仿真软件进行流体力学仿真分析，也可用于后续的加工生产参考。
