便携式手动夹紧虎钳结构三维设计

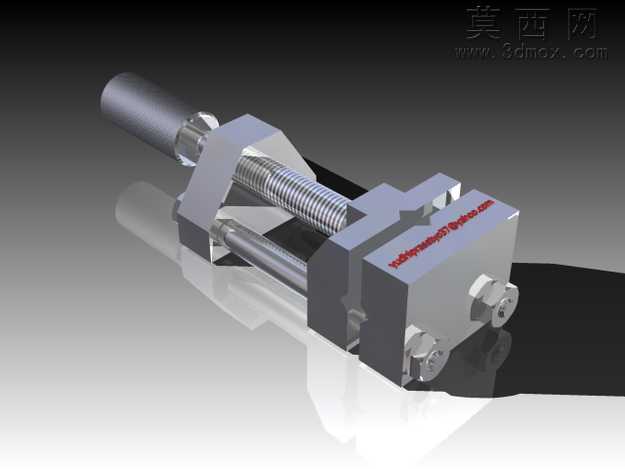

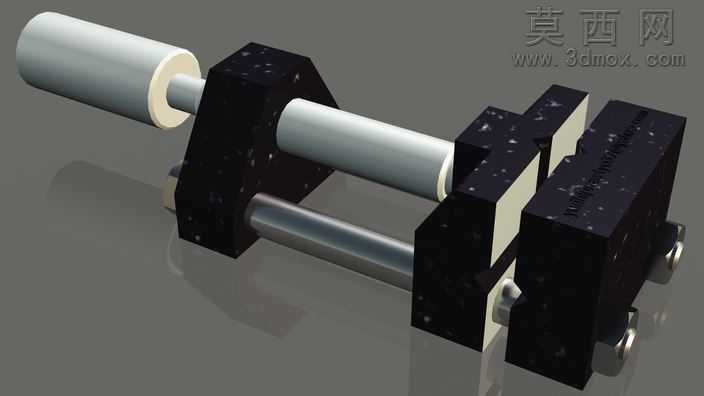

本作品为便携式手动虎钳的三维参数化建模成果，建模过程中严格遵循机械加工工装的实际尺寸规范，对虎钳的各个组成部件进行了全参数化的特征构建。首先针对固定钳身部分，采用拉伸、切除、倒角等基础建模特征完成基体结构搭建，精准还原了钳身的导轨滑槽、安装定位孔、钳口贴合面等细节结构，保证活动钳身能够沿导轨实现顺畅的直线往复运动。传动丝杆部分采用螺旋扫描特征完成梯形螺纹的建模，螺纹牙型、螺距、丝杆直径等参数完全匹配手动虎钳的通用传动标准，同时对丝杆端部的手持转动柱进行了圆角优化处理，避免实际使用过程中出现锐边划伤的问题。活动钳身与丝杆的连接部位构建了配套的螺纹传动副与限位结构，保证丝杆转动时能够带动活动钳身平稳进给，不会出现传动卡滞或窜动的问题。钳口部位单独构建了防滑齿纹结构，通过阵列特征完成等距齿形的排布，还原了实际虎钳钳口的防滑夹紧特性。材质渲染阶段，针对不同部件匹配了对应的工业材质：钳身、活动钳体等结构件采用哑光灰铸铁材质，还原铸铁件的磨砂金属质感与细微的表面颗粒纹理；传动丝杆采用抛光合金钢材质，体现金属加工面的光泽感与螺纹的精细结构；端部手持柱采用防滑橡胶材质，添加细微的凹凸纹理提升真实感。场景搭建采用渐变深灰背景配合地面反射效果，通过三点布光方案突出虎钳的结构轮廓与部件层次，主光源从侧上方照射凸显金属材质的明暗过渡，辅助光源补光消除结构暗部的死黑区域，轮廓光勾勒虎钳的边缘线条提升整体立体感。设计过程中充分考虑了手动虎钳的便携使用需求，整体结构紧凑无冗余部件，所有活动部件的装配关系完全符合实际机械装配逻辑，可直接用于装配干涉检查、运动仿真演示以及后续的工程图纸导出，能够为小型工装夹具的设计优化提供直观的三维参考。
