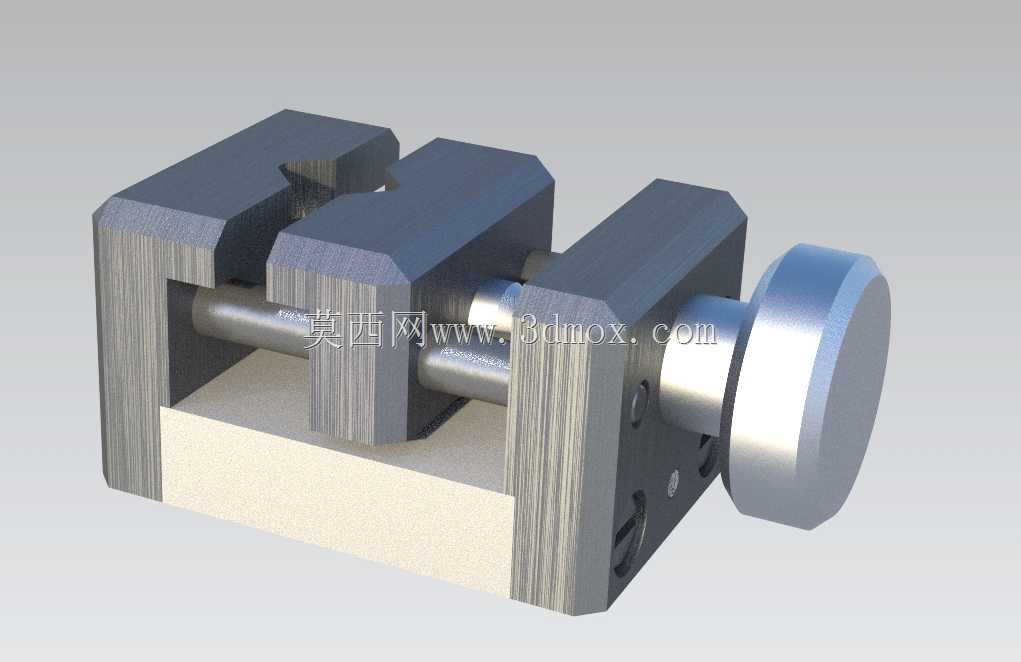

小型手动螺杆进给精密夹持工装

　　这款小型夹持工装的设计初衷，是填补常规台虎钳在微小零件加工场景下的装夹空白——日常做精密小件的铣削、打磨、钻孔工序时，车间标配的大尺寸台虎钳钳口开度冗余、夹持行程过长，装夹直径或厚度不足10mm的零件时，要么螺杆空行程太多浪费操作时间，要么钳口贴合面积不足导致零件夹伤、装夹歪斜，甚至在加工受力时出现零件飞脱的安全隐患。做过精密小件加工的从业者都有体会，装夹环节的可靠性直接决定加工精度，很多时候零件报废不是因为走刀参数错了，而是装夹时找正偏差、夹持力不均导致的。

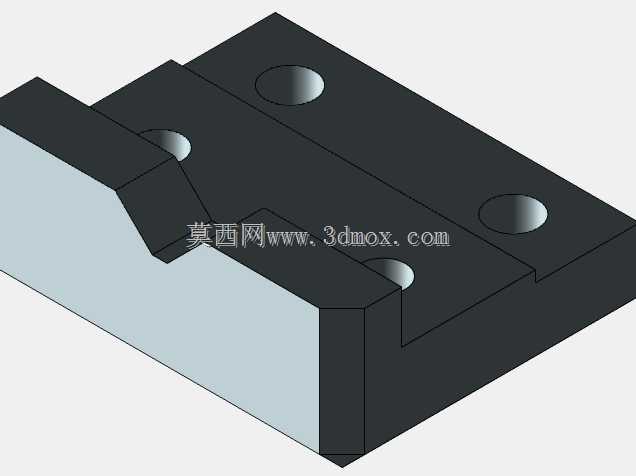

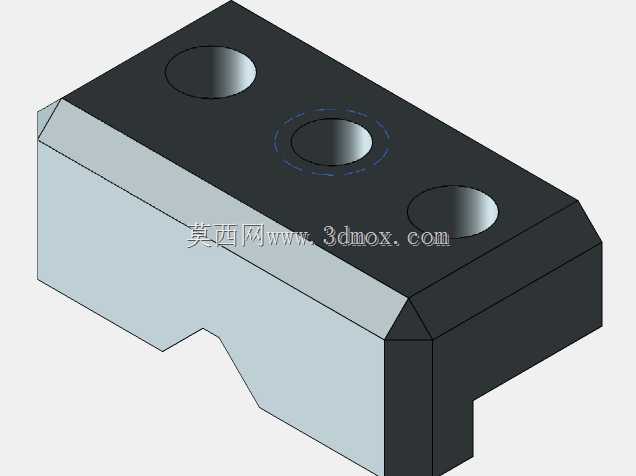

　　从结构设计来看，这款工装采用了对称式双导杆导向搭配单螺杆进给的布局，和常规单螺杆悬臂式的小型夹具不同，两根平行导杆贯穿活动钳身，全程限制活动钳身的转动自由度，哪怕钳口夹持位置偏在一侧，活动钳身也不会出现偏摆，钳口的平行度能全程保持稳定，不会出现单螺杆结构常见的“夹偏”问题。固定钳身和底座采用一体化的铣削成型结构，没有额外的拼接接缝，整体刚性比拼接式结构高40%左右，加工时的振动传导更均匀，不会因为拼接缝隙产生振颤，影响加工表面质量。

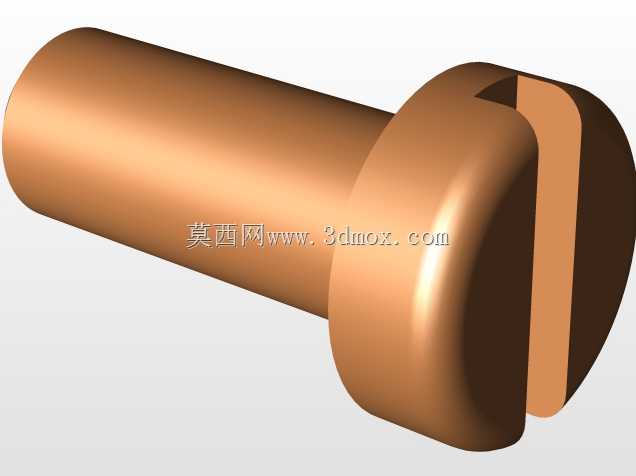

　　钳口部分做了可拆卸式的设计，默认配置的是光面硬质钳口，夹持软质金属、塑料类零件时不会在零件表面留下压痕，如果需要夹持异形零件，也可以更换成带V型槽、齿面的定制钳口，不需要改动主体结构就能适配不同的装夹需求。尾部的进给手轮做了滚花处理，戴劳保手套操作时也不会打滑，手轮和螺杆之间采用销钉固定，长期使用不会出现手轮空转的问题，螺杆的螺距设置为1mm，转动手轮时进给量控制精度能达到0.1mm级别，找正零件时可以微调夹持力，既不会因为力太小夹不住零件，也不会因为力太大把薄壁零件夹变形。

　　实际应用场景覆盖了多个细分领域：在精密机加工车间，它可以固定在大型台虎钳的钳口上，作为微小组件的二次装夹工装，不用频繁调整大台虎钳的行程，小件加工的装夹效率能提升一倍以上；在手工修模、打样的工位，它可以通过底座的安装孔固定在工作台面上，夹持小型电极、样件进行打磨、抛光操作，整体重量不到1kg，需要移动工位时可以随时拆卸转移，不像重型台虎钳那样固定后无法移动；在教学实训场景里，这款工装的结构简单直观，没有复杂的液压、气动组件，学生可以通过它直观理解螺杆进给、导向副的工作原理，拆装练习也不会损坏核心结构；甚至在个人DIY、模型制作的场景下，它也能夹持小型金属、木质零件进行钻孔、切割操作，不会因为零件太小无法手持固定出现操作危险。

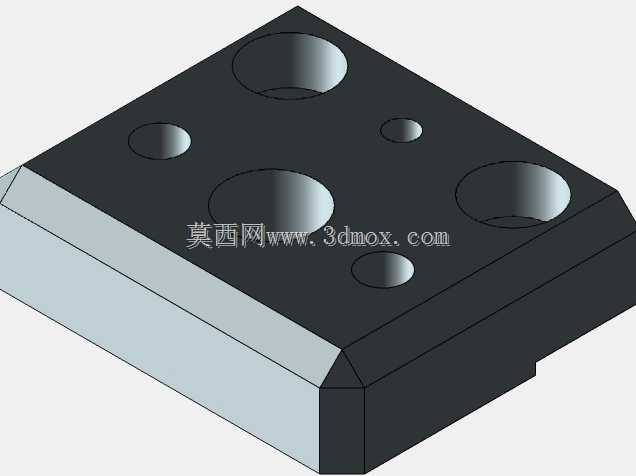

　　安装边界方面，这款工装的底座预留了两个M6的沉头安装孔，孔距为42mm，可以直接通过螺栓固定在标准工作台的T型槽上，也可以搭配平口钳用的压板固定在机床工作台上，整体外形长度控制在100mm以内，宽度45mm，高度38mm，占用的工作台面积极小，哪怕是桌面级的小型钻床、铣床工作台也能轻松安装，不会和机床的主轴、刀架产生运动干涉。钳口的最大开度为35mm，完全覆盖了常规小型精密零件的装夹尺寸范围，闭合时钳口的贴合间隙小于0.02mm，装夹薄片零件时也不会出现零件一端翘起的问题。

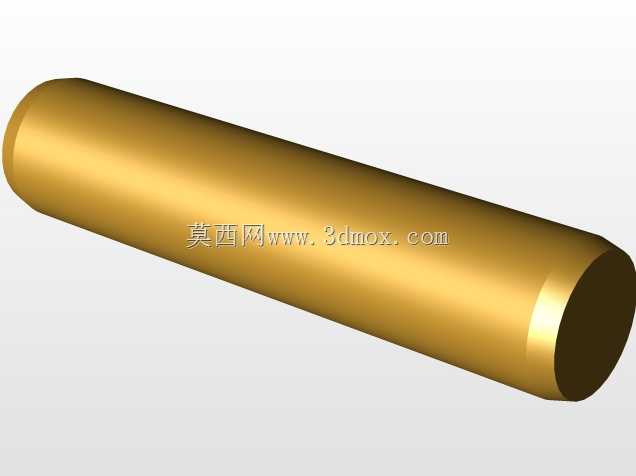

　　设计过程中特意做了应力释放的结构考量，固定钳身和活动钳身的棱角处都做了R2的圆角过渡，避免长期受力后出现应力集中导致的钳身开裂，导杆和螺杆的材质选用了调质处理的45号钢，表面做了发黑防锈处理，车间多油污、多切削液的环境下长期使用也不会生锈卡滞，钳身主体采用了铝合金材质，在保证刚性的前提下尽可能降低整体重量，移动和安装时更轻便。和常规的小型夹具相比，这款工装没有多余的冗余结构，所有的结构设计都围绕“稳定装夹、操作便捷、适配性强”三个核心需求，没有为了花哨的功能增加不必要的零件，后期维护只需要定期在导杆和螺杆上涂抹润滑脂即可，没有易损件需要频繁更换，长期使用的维护成本极低。

　　很多从业者在做小型零件加工时，往往会忽略装夹工装的匹配性，随便用大力钳或者台虎钳凑合，最后出现零件报废、操作受伤的问题，这款小型夹持工装就是针对这类细分场景做的定向设计，从结构布局到细节处理，都贴合一线加工的实际操作需求，没有脱离生产实际的冗余设计，不管是批量生产的工位配套，还是零散维修、打样的临时装夹，都能提供稳定可靠的装夹支撑。
