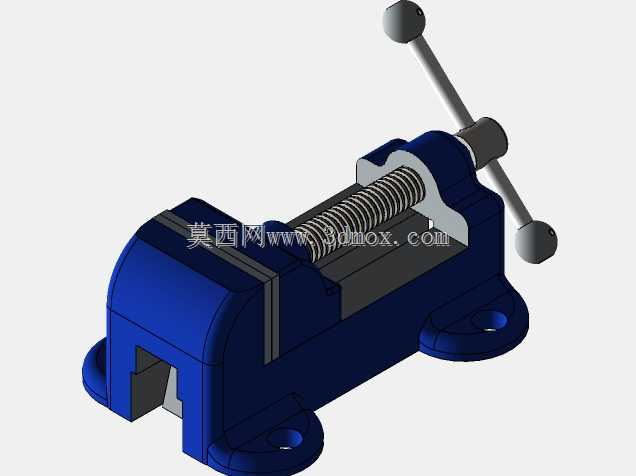

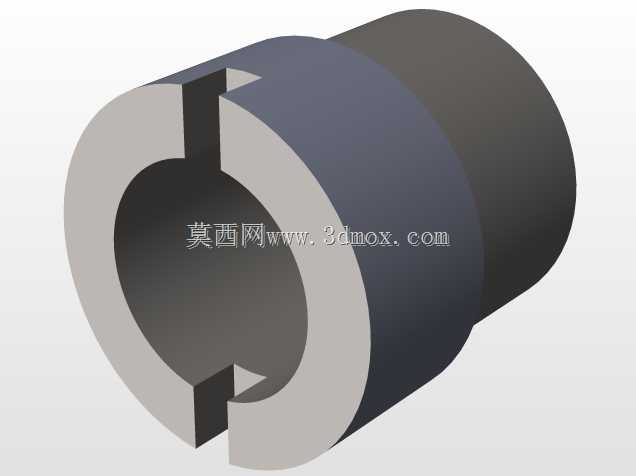

简易结构桌用夹持台钳三维设计

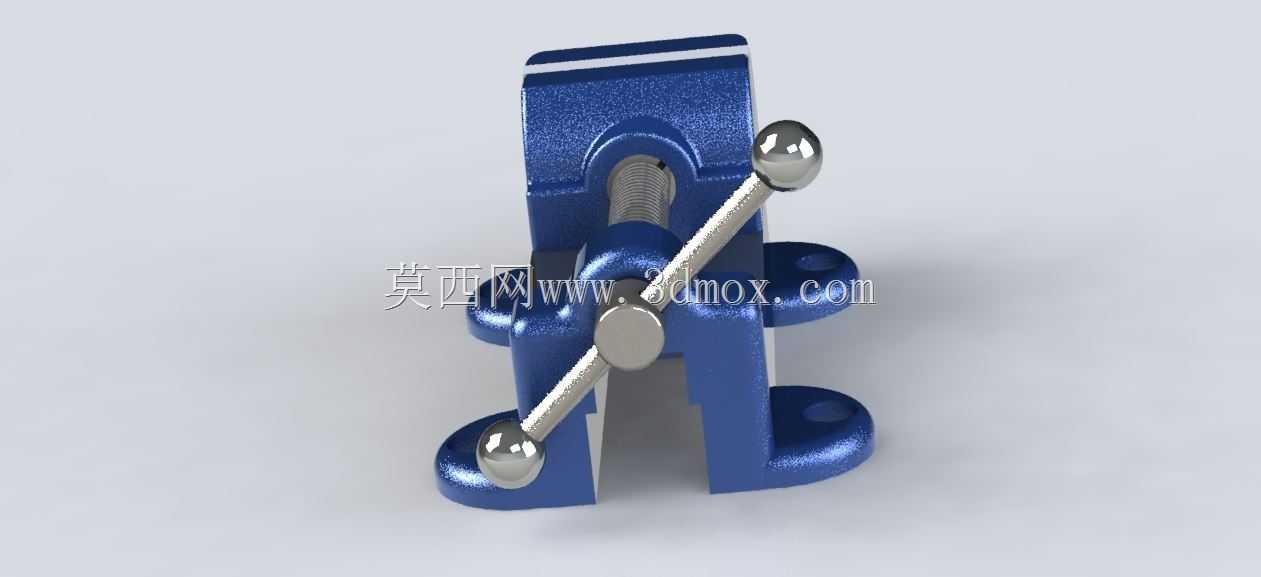

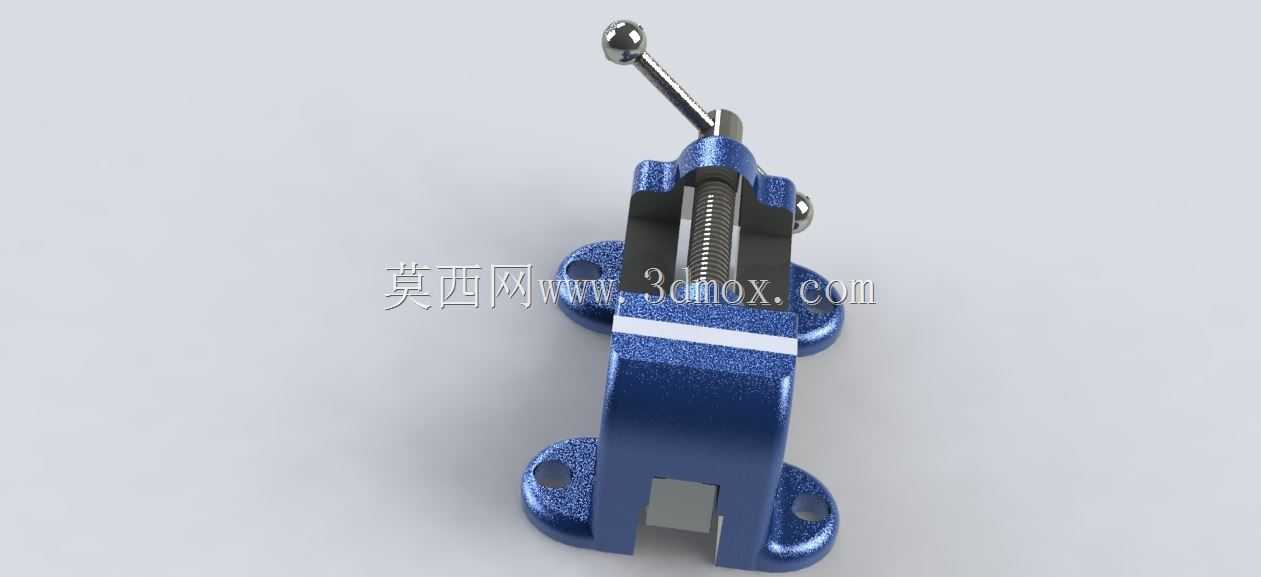

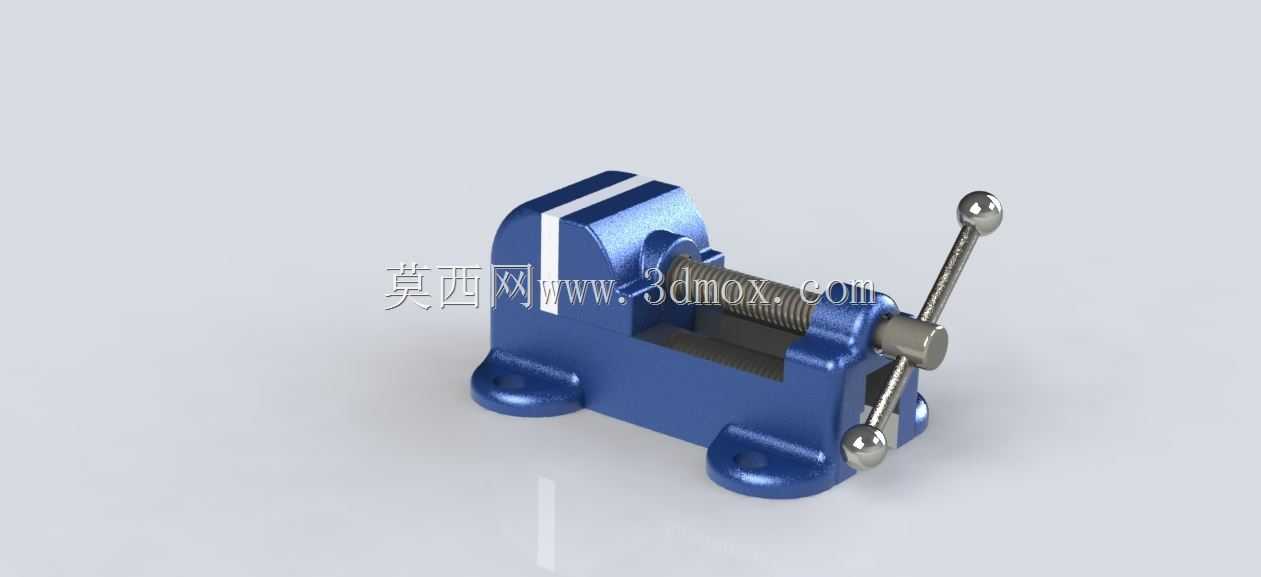

　　这款台钳的结构设计偏向轻量化桌装场景，核心是满足小工件加工、装配时的固定需求，日常钳工修配、电子元器件引脚修整、小型五金件打磨、模型零件粘接对位这类场景都能适配，相比重型台虎钳，它的安装占用空间更小，不需要在工作台预留大尺寸安装沉孔，普通木质工作台、金属实训桌的边缘都能完成固定，适配的工作台板厚范围覆盖15mm到50mm，两个安装耳座的孔位中心距为72mm，采用M8螺栓压紧固定即可，安装后整体突出工作台边缘的尺寸不超过120mm，不会过多占用台面上的操作空间。

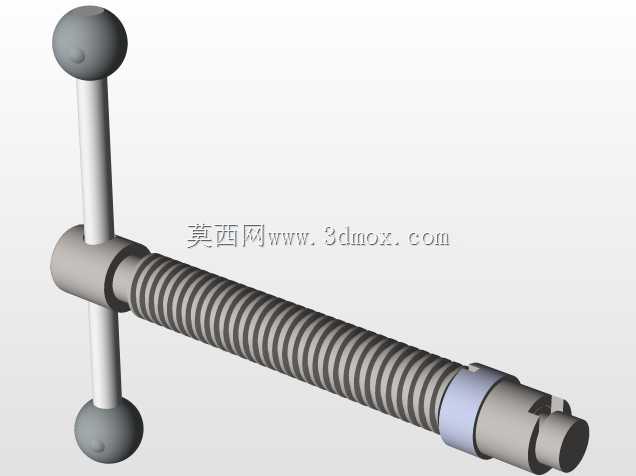

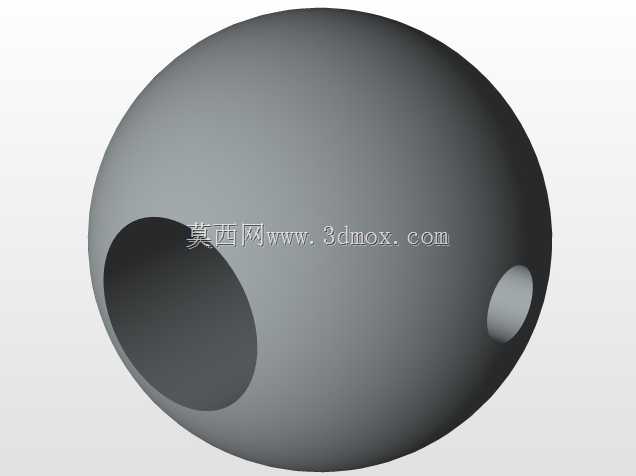

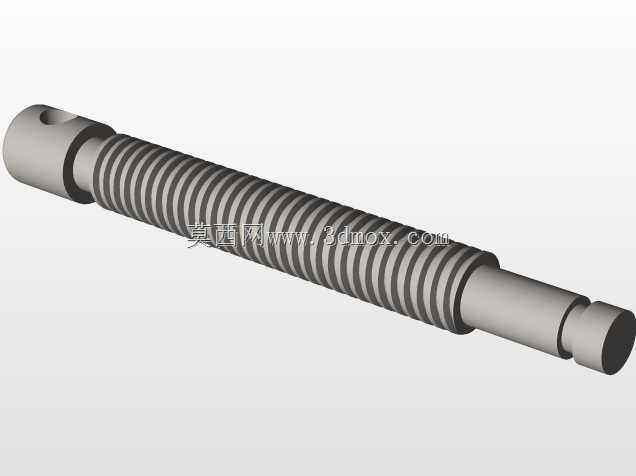

　　从功能结构来看，它采用经典的丝杠进给传动结构，丝杠公称直径为12mm，导程4mm，单圈进给量对应钳口开合4mm，最大开合行程为65mm，能够夹持的工件最大宽度不超过60mm，钳口部位没有做额外的齿纹设计，而是采用平面接触结构，夹持软质工件比如铝件、塑料件、3D打印零件的时候，不会在工件表面压出明显夹痕，如果需要加持硬质金属件，也可以自行在钳口粘贴橡胶垫或者铜皮来提升摩擦力，避免工件打滑。操作手柄采用两端带球头的穿杆式结构，球头直径16mm，握持的时候不会硌手，施加拧紧力矩的时候，力臂长度为110mm，普通人手施加20N的握力就能产生大概2200N的夹紧力，足够应对日常轻载夹持需求，不会出现夹持工件移位的问题，同时丝杠和活动钳身的连接部位采用了浮动连接结构，夹紧过程中活动钳身不会出现卡滞，钳口平行度在全行程范围内可以控制在0.1mm以内，保证夹持面受力均匀。

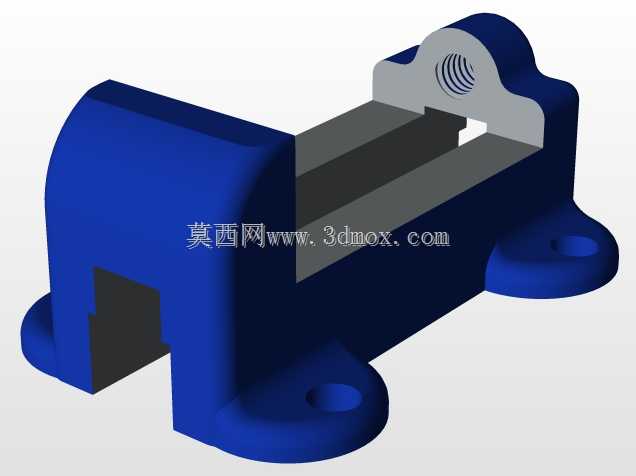

　　设计过程中优先考虑了零件的加工工艺性，整体结构没有复杂曲面，固定钳身和活动钳身都可以采用铸铁铸造成型后铣削加工，或者采用45号钢铣削加工，加工工序只需要铣、钻、攻丝三类常规机加工序就能完成，不需要特殊刀具或者五轴加工设备，普通的立式铣床就能完成全部零件加工，装配环节也不需要专用工装，只需要将丝杠穿入固定钳身的螺纹孔，连接活动钳身，再穿入操作手柄即可完成总装，整体装配公差要求宽松，适合小批量生产或者实训教学场景下的加工制作。固定钳身的底座做了加强筋设计，在夹紧受力的时候，底座不会出现向外张开的形变，筋板厚度为6mm，既保证了结构刚度，又不会过多增加整体重量，成品整体重量大概在1.8kg左右，不需要使用的时候可以快速拆卸收纳，不会像重型台钳一样固定后无法移动，适合流动维修、实训教学、家庭DIY这类需要频繁转移作业位置的场景。

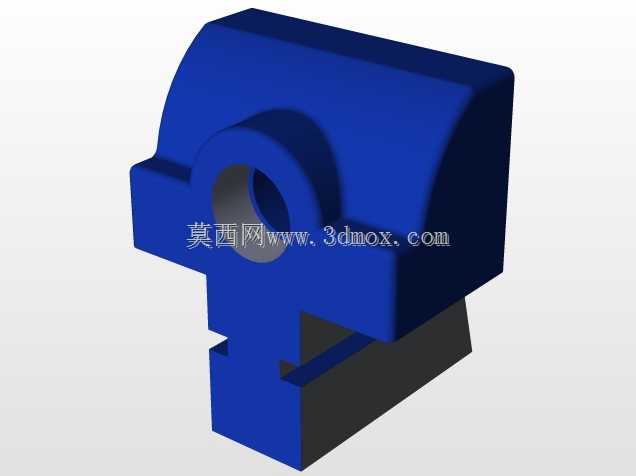

　　从使用边界来看，这款台钳不适合重载敲击类作业，比如在钳口上进行錾削、重力冲压这类会产生大冲击力的操作，因为轻量化的结构设计在大冲击载荷下可能出现安装松动或者钳身变形，它的核心定位是轻载夹持定位，比如给小零件钻孔的时候夹持工件，避免手持钻孔出现偏移，或者粘接零件的时候保持对位压力等待胶水固化，又或者是焊接小型线路板的时候固定基板，方便进行引脚焊接操作。钳身的表面处理采用喷塑工艺，蓝色的喷塑层既可以起到防锈作用，也能避免金属钳身和工件接触的时候产生电化学腐蚀，丝杠部位采用发黑处理，日常使用不需要频繁涂抹润滑脂，只需要定期清理丝杠上的金属碎屑，就能保证进给顺畅，不会出现卡涩问题。活动钳身和固定钳身的配合面采用燕尾槽导向结构，导向长度为45mm，夹紧过程中活动钳身不会出现上下翘曲的问题，保证钳口上下位置的夹持力一致，不会出现工件上松下紧或者下松上紧的情况，对于薄片状工件的夹持友好度更高，哪怕是0.5mm厚的薄铜片，也能稳定夹持不会滑脱。
