侧开式伸缩隐藏刀片便携刀具结构

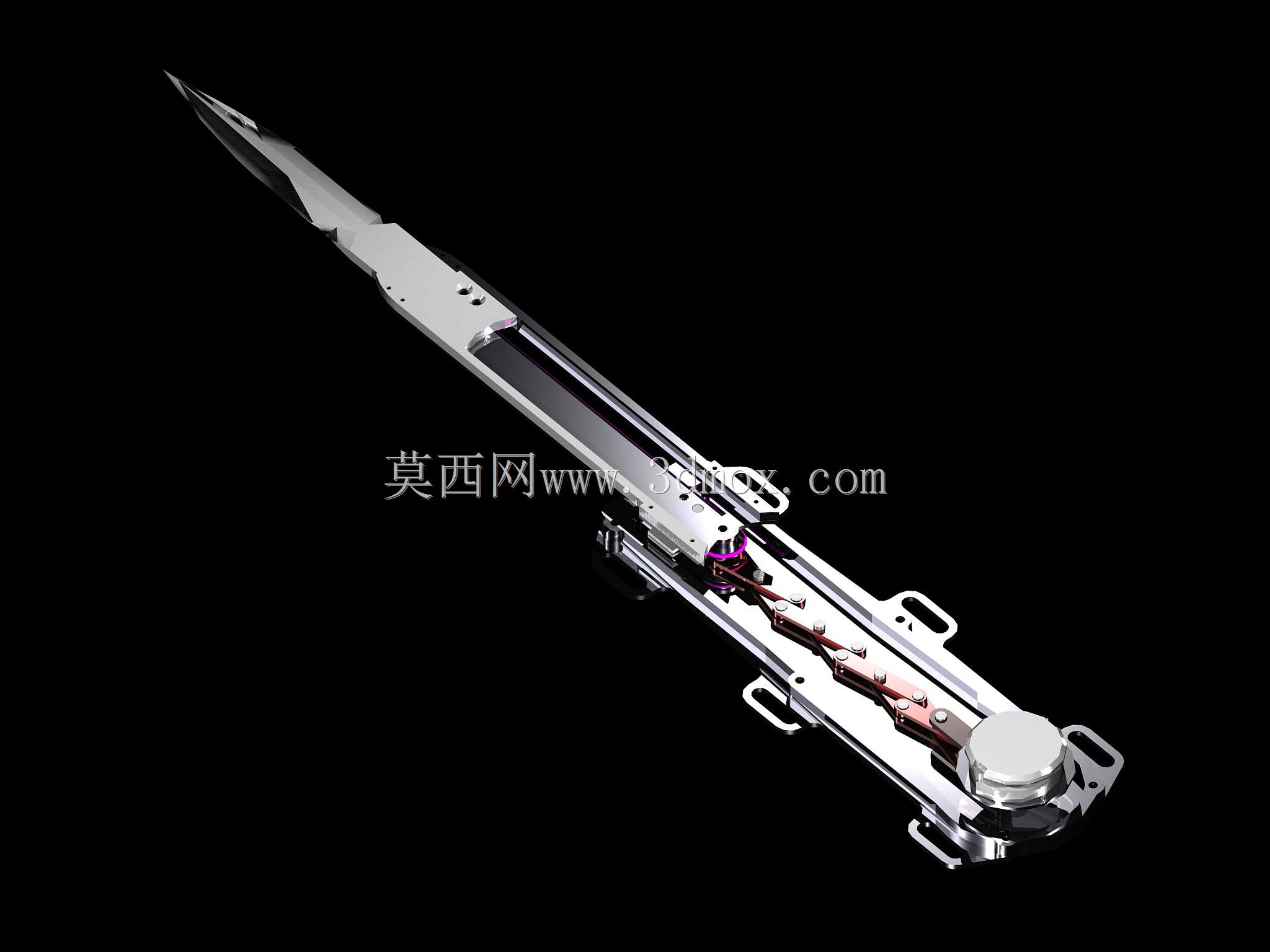

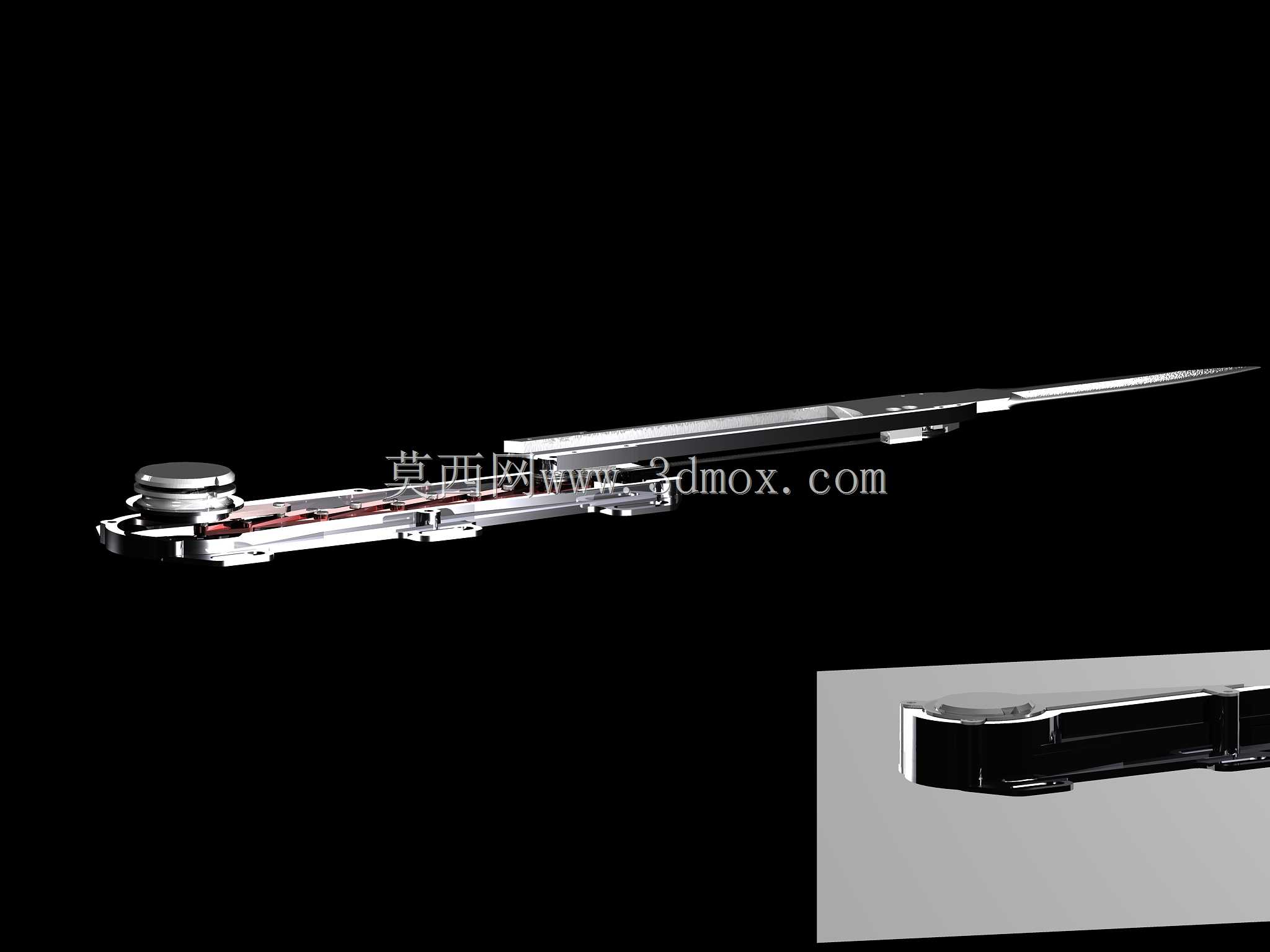

　　这款伸缩式隐藏刀片结构，最初的设计需求来自影视道具制作与特种作业便携切割工具的场景，很多户外作业、精密裁切场景里，常规外露刀片的刀具存在携带时易剐蹭、误触风险高的问题，同时影视cos道具领域也需要可安全触发、无外露锐边的仿真伸缩结构，这套结构就是针对这类场景做的工程化落地。从功能特性上看，整个结构采用侧滑触发的直出伸缩逻辑，刀片收纳状态下完全藏于金属壳体内，触发时依靠内置的弹簧蓄能结构完成刀片的快速弹出，锁定结构采用弹片式卡榫，弹出后自动卡入刀片根部的定位槽，避免使用过程中刀片回缩，收纳时只需推动壳体侧面的解锁滑钮，即可压缩弹簧将刀片完全收回壳体内，全程不需要接触刀片刃口，大幅降低操作时的割伤风险。设计思路上，

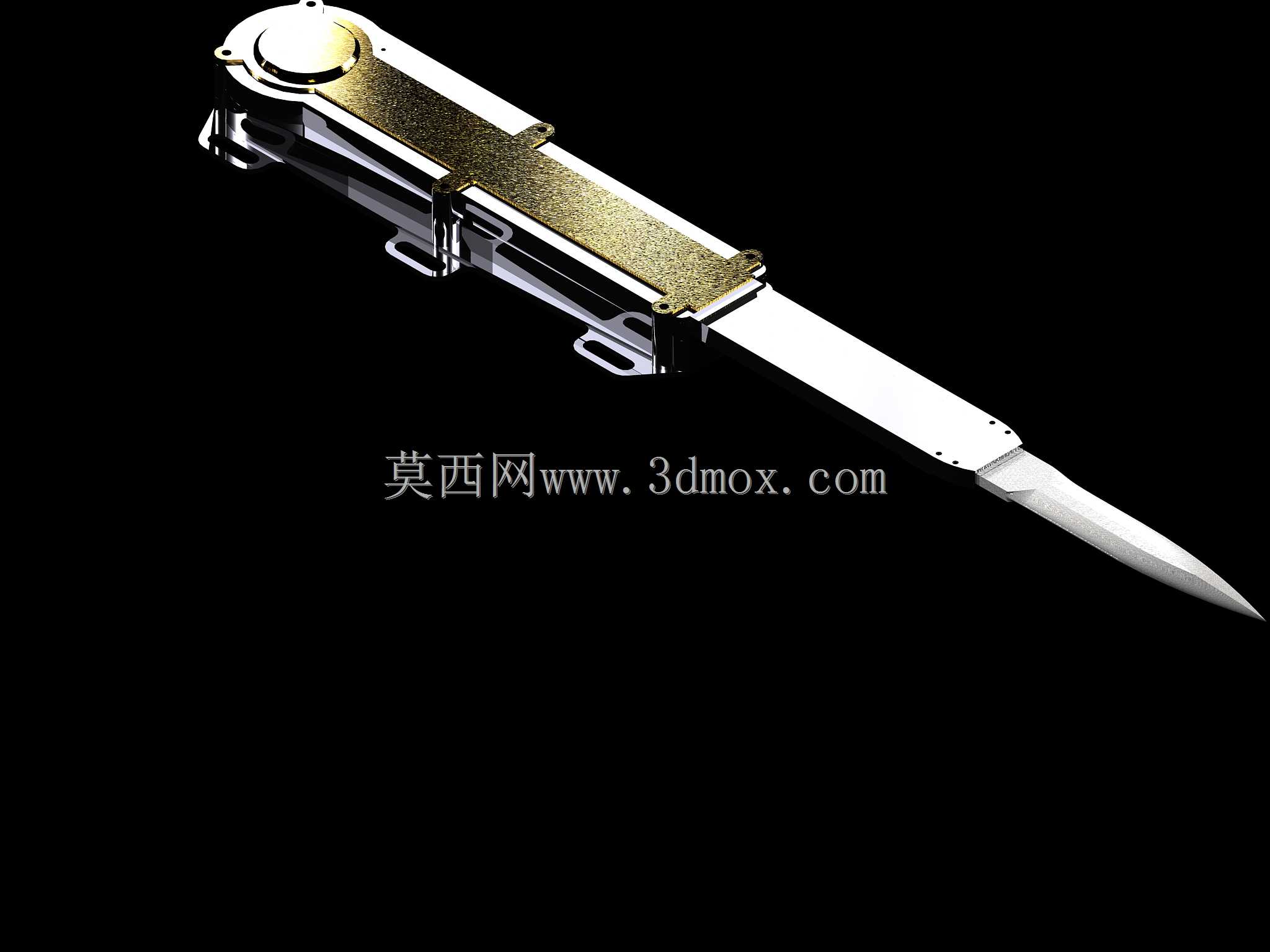

　　整个结构优先做了尺寸边界的压缩，整体收纳状态下的外形参考了常规便携EDC工具的尺寸，壳体宽度控制在25mm以内，厚度不超过12mm，长度控制在120mm左右，刚好可以放入常规的裤袋或者工具套中，不会出现突出硌绊的问题；结构件的拆分上，壳体采用上下两片式的金属冲压件拼接，不需要复杂的注塑模具，靠螺丝柱完成上下壳的锁紧固定，内部的弹簧导槽直接在壳体内侧冲压成型，不需要额外加装导套零件，减少了整体的零件数量，装配时只需要依次装入弹簧、刀片、锁定弹片、解锁滑钮，再锁紧上下壳即可完成总装，单套结构的装配工时可以控制在1分钟以内，适合小批量的定制生产。刀片部分的设计做了双重限位，除了弹出位置的卡榫锁定，在收纳状态下也有辅助卡位结构，

　　避免携带过程中因为晃动、碰撞导致刀片意外滑出，刀片的滑动轨道采用壳体两侧的内嵌槽，间隙控制在0.1mm以内，既保证刀片滑动时无卡顿，也不会出现左右晃动的旷量，弹出后的刀片伸出长度控制在80mm，足够应对常规的裁切、割绳类作业需求，同时刃口部分做了分段设计，靠近根部的位置做了加厚处理，避免受力时出现刀片弯折的问题。安装边界上，整个结构不需要额外的外接固定件，如果要集成到其他护具、道具外壳上，只需要在对应位置开出触发滑钮的让位槽，以及刀片伸出的过孔即可，壳体外侧预留了两个挂耳孔，可以通过螺丝或者绑带将整个结构固定在臂带、工具包内侧等位置，适配不同的安装场景。实际应用中，这套结构除了作为影视道具的核心动作结构，也可以改装为便携的开箱工具、

　　户外应急切割工具，相比常规的折叠美工刀，它的触发速度更快，收纳状态下没有外露的刃口和转轴缝隙，不会进入灰尘、碎屑导致结构卡滞，金属壳体的抗挤压能力也更强，放在工具包内不会因为被其他重物挤压出现壳体破裂、刀片漏出的问题。结构设计时还做了耐用性考量，所有滑动摩擦的位置都做了R角过渡，避免长期滑动后出现毛刺卡滞，弹簧选用的是不锈钢扁线弹簧，疲劳寿命可以满足万次以上的伸缩循环，锁定弹片采用65Mn材质做淬火处理，硬度控制在HRC42-48，既保证足够的锁定强度，也不会因为过硬出现断裂问题。刀片的固定方式采用快拆设计，只需要拆开上下壳的两颗固定螺丝，就可以更换不同长度、不同刃型的刀片，不需要更换整个结构主体，降低了后续的使用成本。针对不同的使用场景，还可以在壳体外侧加装防滑纹理，或者在尾部加装挂绳孔，适配不同的握持习惯，整个结构的所有零件都可以采用常规的机加工或者冲压工艺完成，不需要特殊的定制刀具或者加工工艺，普通的五金加工厂就可以完成全套零件的生产，加工门槛很低。
