百吨级框架式液压锻造压力机结构设计

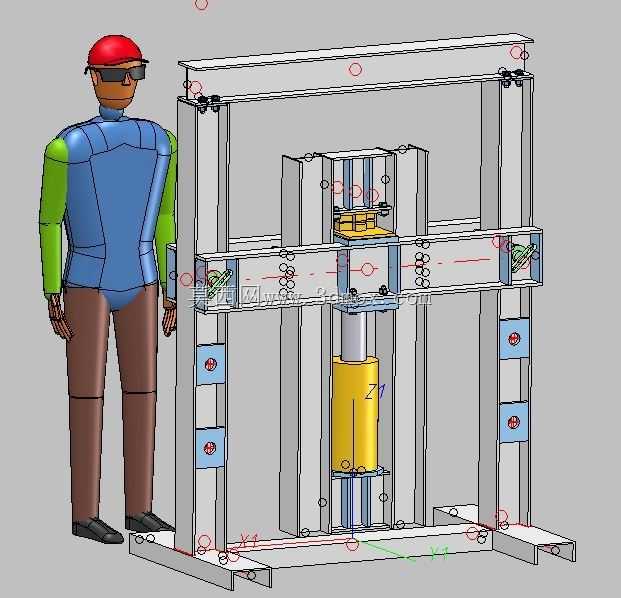

　　这款框架式液压锻造压力机，核心面向小型金属锻打、大马士革钢叠锻、小型坯料热压成型的加工场景，在五金工具锻制、特种钢材试样制备、小型刀具毛坯锻打、手工金属工坊批量生产场景中都能适配，相比传统空气锤，它的施压过程更平稳，压力输出线性可控，不会出现空气锤那种冲击力波动大、坯料易跳脱的问题，对于需要恒定压下力的叠层钢材锻合工序，适配性远高于常规冲击类锻打设备。从结构设计逻辑来看，整机采用双立柱龙门式框架作为承载主体，立柱选用厚壁矩形型钢拼接而成，上下横梁通过螺栓组与立柱刚性锁合，所有连接节点都做了铣面加工，保证装配后机架的垂直度与平行度公差控制在0.1mm/m以内，避免长期承压后机架出现角变形，影响压头的运动精度。

　　驱动部分采用单缸竖直布置的液压方案，主油缸安装在下横梁中心位置，缸径参数匹配100吨公称力的输出需求，系统额定工作压力设定在700Bar，油缸行程预留200mm的压下空间，既满足常规锻打工件的压下量需求，也不会因为行程过长导致油缸导向套偏磨加剧。压头部分采用十字滑块导向结构，滑块与立柱之间加装可拆卸的耐磨铜导板，导板与滑块接触面预留0.03-0.05mm的配合间隙，既保证压头上下运动的顺畅度，也能承受锻压过程中产生的偏载力，避免活塞杆承受径向力导致密封件过早损坏。上横梁位置预留了模具安装槽位，可以根据加工需求更换平砧、型砧、冷压模具等不同工装，工作台面同样做了T型槽设计，方便工件定位、工装夹具的快速装夹。从安装边界来看，

　　整机占地尺寸控制在小型工坊可容纳的范围内，左右立柱外侧间距不超过1.8米，前后纵深不超过1.2米，地面安装只需要做150mm厚的混凝土地坪，预埋地脚螺栓即可完成固定，不需要做特殊的重型设备基础，相比同吨位的传统机械压力机，安装成本更低，对厂房层高的要求也更宽松，普通3.5米层高的车间就能完成设备布置。设备的液压管路全部沿立柱内侧走线，避免锻打过程中飞溅的氧化皮、高温坯料烫坏管路，所有液压阀组集中布置在机架侧面的阀组安装板上，后期维护时不需要拆解机架主体就能完成阀件更换、密封件检修。在功能设计上，这款压力机除了常规的定压压制模式，还预留了行程限位调节功能，可以根据不同工件的锻打厚度需求，设定压头的下限位，避免压下量过大导致模具损坏、

　　坯料过压。考虑到手工锻打场景的操作安全性，机架正面预留了安全防护栏的安装孔位，可以加装光电保护装置，当操作人员肢体进入压头工作区间时，设备会自动停止压下动作，避免安全事故。和传统的摩擦压力机相比，这款液压驱动的锻造压力机噪音更低，工作时的噪音值控制在75分贝以内，不会对车间周边环境造成过大的噪音污染，同时能耗也更低，只有在压头下行施压的时候液压系统才会满负荷工作，空行程下行、回程阶段系统处于低压待机状态，相比持续运转的机械锻打设备，能耗能降低40%左右。在结构刚度校核阶段，整个机架通过有限元做了满负载工况的应力仿真，最大应力出现在立柱与上下横梁的连接位置，应力值远低于所选钢材的屈服强度，长期满负载工作也不会出现机架塑性变形的问题，压头的满载挠度控制在0.2mm以内，保证锻压过程中工件受力均匀，锻件的厚度公差可以控制在很小的范围内。对于做小型金属锻件加工、手工刀具制作、特种合金材料试样压制的从业者来说，这款设备的结构设计完全贴合实际加工需求，没有冗余的复杂功能，结构简单可靠，维护成本低，不管是小批量生产还是工作室单件定制加工，都能很好地适配对应的工艺要求。
