带铰接操作臂的工业夹持执行机构

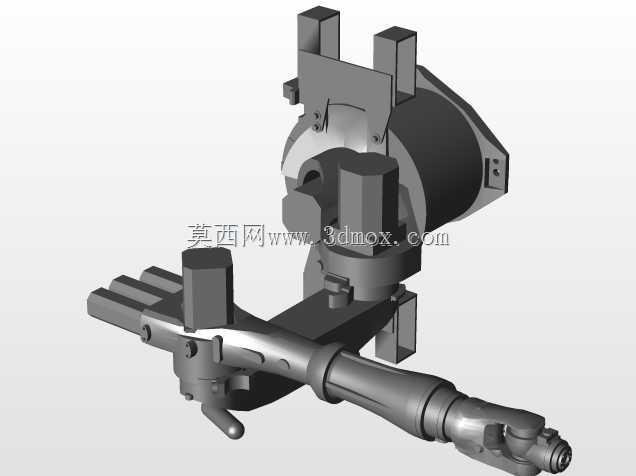

　　这套带铰接操作臂的夹持执行机构，在离散制造的工位辅助、精密装配、工件转序场景中有着很广的适配空间，不同于常规的直连式夹持末端，它的铰接段设计可以在狭窄的设备间隙内完成角度调整，不需要额外给执行端配置大行程的移位导轨，就能覆盖常规直臂夹具无法触达的操作位置。从结构布局来看，整个构件分为固定安装基座、回转连接座、夹持工作头、铰接操作臂四个核心部分，基座端预留了标准化的安装孔位，可以直接适配市面主流的工业机器人末端法兰、直线滑台安装面以及固定式工装支架，安装边界的孔距按照通用工装接口设计，不需要额外做转接板加工就能完成快速装夹，基座的轴向定位面做了精加工止口，装配时可以直接靠面定位，减少现场调试的打表找正时间。

　　回转连接座内部集成了角度限位结构，不是无限回转的设计，而是根据实际工位的操作角度范围设置了硬限位，避免作业过程中管线缠绕或者超程碰撞，连接座和夹持头之间的配合面采用了锥面定位加螺栓锁紧的结构，既保证了重复装夹的同轴度，也能在夹持头需要更换不同规格钳口的时候快速拆装，不需要重新调整整个机构的安装基准。夹持工作头采用了双动平行夹指的结构设计，两个夹指的同步性通过内部的联动滑块保证，不会出现单指偏移导致的工件夹持偏斜问题，夹指的安装面预留了通用的T型槽，可以根据被夹持工件的外形更换定制的钳口垫块，不管是圆柱形轴类件、方形壳体件还是异形薄壁件，都能通过更换垫块实现稳定夹持，不会夹伤工件表面也不会出现夹持滑脱的问题。

　　铰接操作臂部分采用了多段式铰接结构，每一段铰接点都配置了阻尼锁紧结构，调整到需要的操作角度之后可以直接锁紧固定，不需要额外配置支撑结构就能保持姿态稳定，臂身的截面采用了变截面设计，靠近基座的部分截面更大，保证整体刚性，靠近夹持头的部分截面收窄，减少前端的重量负载，同时也能让操作端在狭小空间内活动时不会和周边设备产生干涉。在实际产线应用中，这类机构常被用在机床上下料工位的末端取件，因为机床内部的加工腔空间狭窄，常规直臂夹具无法深入到夹具内侧取放工件，带铰接臂的结构可以调整角度绕过机床的夹具压板、刀具等干涉部件，顺利完成工件的取放；在装配工位上，它也可以作为固定式的辅助夹持工装，把操作臂调整到合适的角度之后锁紧，

　　用来固定待装配的小型零部件，解放操作人员的双手完成紧固件安装、线束插接等精细操作。设计过程中对整个机构的应力分布做了针对性优化，夹持力的传递路径从夹指到联动滑块再到回转座最后到安装基座，每一段的受力截面都经过核算，在额定夹持力下不会出现结构变形，铰接点的销轴采用了耐磨合金材质，长期反复调整角度也不会出现磨损松旷，保证机构的长期使用精度。整个机构的外形尺寸在设计时就考虑了通用工位的安装空间限制，基座的最大外径控制在常规末端执行器的适配范围内，臂身完全展开后的长度可以覆盖半径三百毫米左右的操作范围，收拢之后的整体尺寸紧凑，不会占用过多的安装空间，不管是安装在小型协作机器人上还是固定在工作台架上，都不会和周边的其他设备产生空间干涉。另外，机构的所有外露部件都做了圆角处理，没有尖锐的棱角，避免现场操作人员调试时被划伤，内部的传动部件都设置了防护盖板，切削液、粉尘等车间常见的杂物不会进入到传动间隙内部，减少日常维护的清理工作量，适合在机加工车间、装配车间这类有一定粉尘和切削液飞溅的工业环境中长期使用。
