速比1:3.5农用齿轮传动箱结构

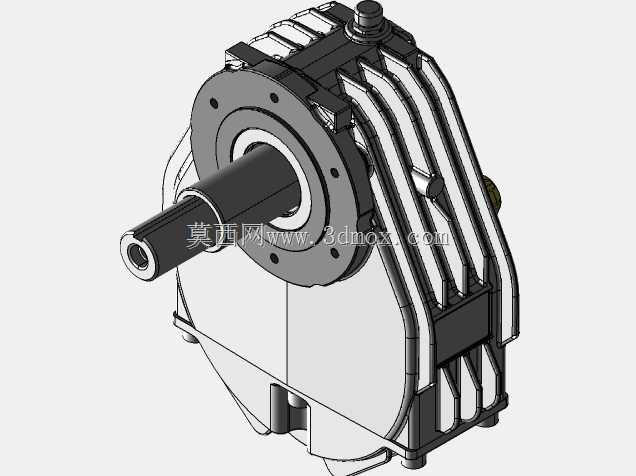

　　这款速比1:3.5的齿轮传动箱，常配套在农用动力传输场景中，比如撒肥机、秸秆还田机这类需要把动力输出轴转速抬升的农机具上，也可在部分小型工业输送线的动力端做增速匹配，解决动力源转速与工作端转速不匹配的问题。从结构设计来看，箱体采用分体式压铸铝壳体，外侧布置多道平行散热筋，既可以在连续作业时增大散热面积，避免箱内齿轮油温度过高导致润滑失效，也能通过筋条结构提升壳体整体刚性，减少传动过程中箱体的共振变形，不用额外增加壳体壁厚就能满足强度要求，控制整体自重。输入轴采用花键轴结构，表面做淬硬处理，配套农机动力输出轴的标准连接尺寸，安装时直接对接动力输出法兰即可，轴端预留的内孔可安装定位销，防止大扭矩传输时轴跟转松脱；输出端为法兰式安装面，

　　法兰上的安装孔位匹配Kramp/Comer系列同规格传动箱的安装尺寸，替换原有配件时不用重新加工安装支架，降低现场改装的工作量。内部采用斜齿轮啮合传动，相比直齿轮传动重合度更高，传动过程中冲击更小，运行噪音更低，适合户外连续作业的工况，齿轮采用渗碳淬火工艺，齿面硬度满足大扭矩传输的耐磨要求，轴承位预留了标准密封件安装槽，采用双唇口油封防止户外作业时泥水、灰尘进入箱内，同时避免齿轮油渗漏。设计时充分考虑了农用场景的维护需求，箱体顶部预留注油孔，底部设置放油螺塞，日常更换齿轮油不用拆解箱体，侧面预留油位观察孔，可直接查看箱内油液高度，避免缺油导致齿轮烧蚀。安装边界上，输入轴伸出长度适配通用农机安全护罩的安装空间，不会和护罩产生干涉，

　　箱体整体轮廓的散热筋最高处不超出安装法兰的外接圆尺寸，安装时不用额外预留避让空间，侧面的安装固定凸台采用加厚设计，配套的螺栓孔可穿入标准高强度螺栓，满足大扭矩工况下的固定强度要求，不会出现传动过程中箱体移位的问题。在实际选型匹配时，要注意输入转速不能超过箱体额定输入转速，否则会导致齿轮线速度过高，加剧齿面磨损，同时安装时要保证输入轴和动力输出轴的同轴度，偏差过大会导致轴承受力不均，缩短轴承使用寿命，初次运行前要加注规定标号的齿轮油，运行五十小时后更换第一次齿轮油，后续按照作业时长定期更换即可保证长期稳定运行。这类传动箱因为速比为增速设计，和常见的减速齿轮箱传动方向相反，内部齿轮的排布也做了对应调整，啮合侧隙控制在合理范围，既不会因为侧隙过大导致传动回程差明显，也不会因为侧隙过小出现齿轮卡滞、热胀咬死的问题，箱体合箱面采用密封胶加定位销的组合密封方式，保证合箱精度的同时避免合箱面渗油。
