低成本VulcanusV1桌面级熔融沉积3D打印设备

　　从结构设计角度拆解这套低成本熔融沉积成型设备，首先要明确其核心定位是面向个人创客、小型工作室的入门级制造工具，核心应用场景覆盖创客空间的创意原型打样、中小学科创教育的实操教学、小型手作工作室的定制化小零件制作，甚至部分电子爱好者的结构件自制需求，区别于工业级打印设备的大尺寸、高精度定位，这套设备从设计之初就把成本控制放在核心优先级，同时兼顾基础打印精度与组装维护的便捷性。

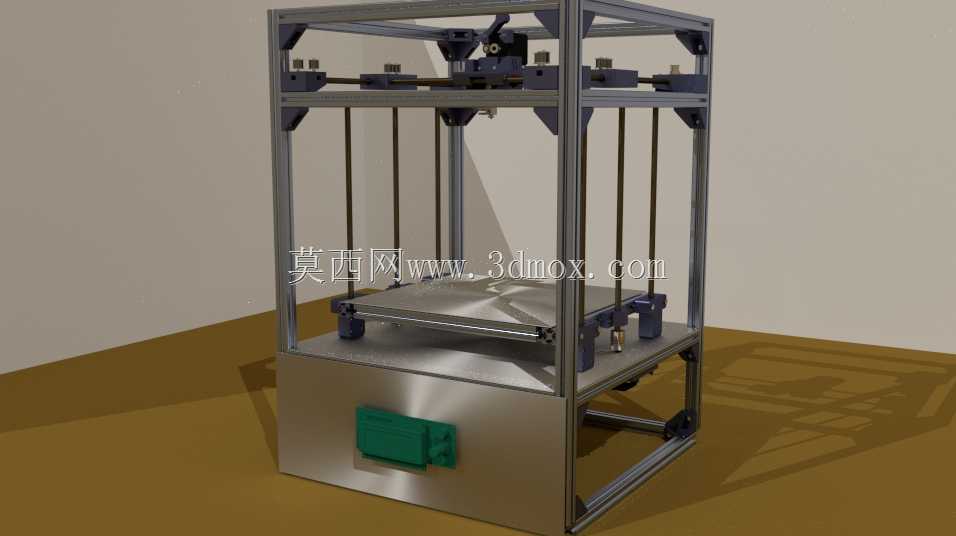

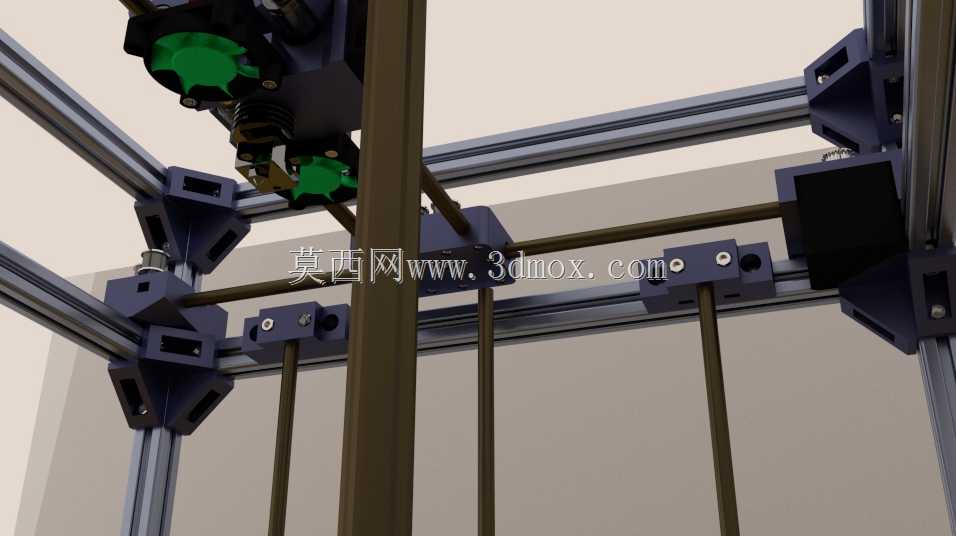

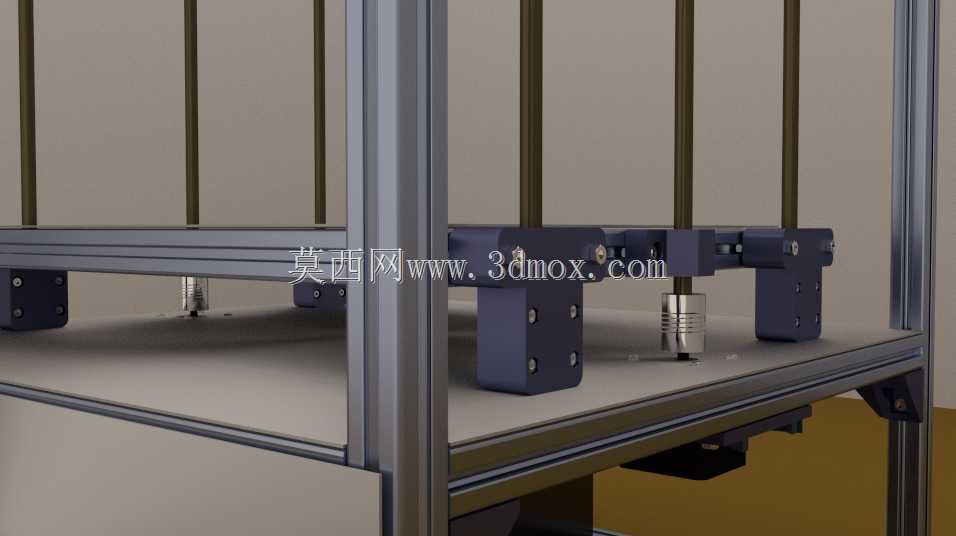

　　先看核心运动结构的设计思路，整套设备采用笛卡尔坐标系运动方案，X轴与Y轴采用光轴搭配直线轴承的传动组合，光轴作为运动导向件，采购成本远低于线性导轨，同时配合张紧可调的同步带传动，能在控制成本的前提下保证运动的平顺性，避免入门设备常见的运动卡顿问题。Z轴则采用双导杆搭配丝杆的传动结构，丝杆选用常规T型丝杆即可满足层厚定位需求，不需要高精度滚珠丝杆就能实现0.1-0.3mm层厚的打印定位，进一步压缩整机物料成本。从安装边界来看，整机框架采用标准铝型材拼接，不需要定制化的钣金或者机加工框架，用户拿到散件后只需要内六角扳手就能完成框架组装，框架的安装孔位都做了预对位设计，不需要用户自行打孔攻丝，大幅降低组装门槛，整机占地尺寸控制在桌面级设备的常规范围内，放置在普通书桌或者工作台上即可使用，不需要额外预留过大的操作空间，设备后侧预留了走线槽位置，所有电机线、加热线、限位开关线都可以沿着型材槽内走线，避免运动过程中线路剐蹭打印件或者传动部件。

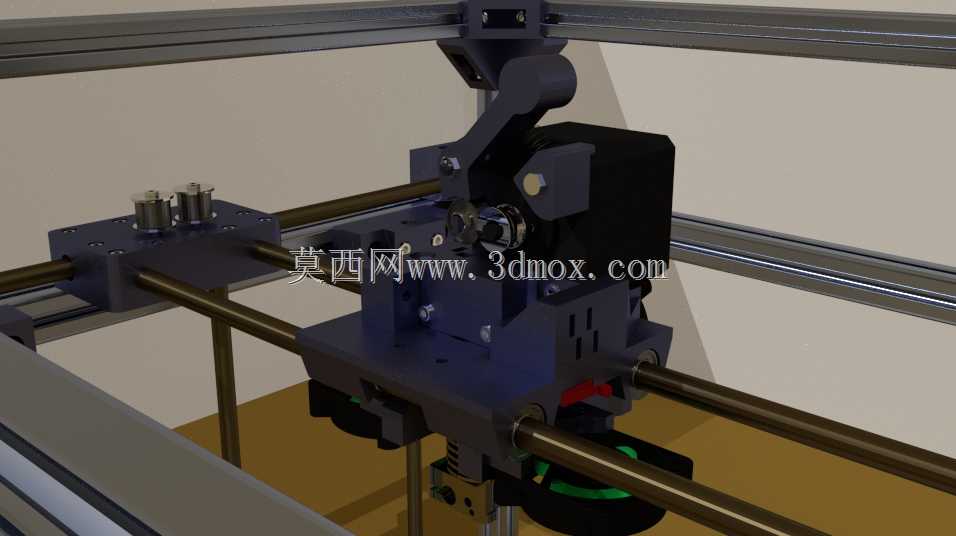

　　再看核心功能部件的设计，挤出机构采用近程挤出方案，挤出机直接安装在X轴滑台上，缩短了耗材送料路径，对于柔性耗材的打印适配性更好，不需要额外加装远程送料管就能减少耗材送料阻力，挤出头的散热结构采用铝制散热片搭配轴流风扇，能保证喉管部位的温度稳定，避免耗材提前融化造成堵头问题。热床平台采用可调平的弹簧支撑结构，用户只需要调整四个角的调平螺母就能完成平台调平，不需要复杂的自动调平传感器就能保证首层打印的附着力，平台表面采用磨砂贴纸或者玻璃面板，打印完成后待平台冷却即可轻松取下零件，不需要额外的铲刀暴力拆卸。设备的控制板安装在框架侧方的独立仓内，仓体预留了散热通风孔，避免长时间打印时控制板的驱动芯片过热，所有接线端子都采用快插式设计，后期更换电机或者加热头时不需要重新焊接线路，降低维护难度。

　　从实际使用的角度来看，这套设备的打印幅面能满足绝大多数个人用户的原型制作需求，常规的结构支架、创意摆件、定制化小零件都能一次打印完成，不需要拆分零件二次拼接。设备的运动部件都做了限位设计，X、Y、Z三个轴的两端都安装了机械限位开关，开机时设备会自动回零定位，避免运动超程造成部件碰撞损坏。传动部分的同步带都设计了独立的张紧调节结构，使用一段时间后同步带出现松弛时，只需要拧紧张紧螺丝就能调整皮带张紧度，不需要拆卸整个轴系就能完成维护，大幅降低后期使用的维护成本。框架的铝型材连接处都采用角码连接，连接强度足够保证整机运动时的稳定性，不会因为高速运动出现框架晃动的问题，打印过程中的振动控制在合理范围内，能保证打印件的表面质量不会因为振动出现层纹错乱的问题。

　　在设计细节上，这套设备没有采用过多的定制化非标零件，绝大多数结构件都可以自行打印替换，比如挤出机的固定支架、轴系的固定端盖、走线卡扣这些部件，用户如果出现零件损坏，完全可以用这台设备自行打印替换件，不需要额外采购配件，进一步降低长期使用成本。设备的进料口设计在挤出机上方，耗材架可以直接安装在框架顶部，耗材从顶部垂直进入挤出机，减少送料过程中的弯折阻力，避免耗材因为弯折过大出现断料问题。整机的电气部分都做了绝缘处理，加热床与加热头的接线都套了耐高温的玻纤管，避免长时间高温工作出现线路老化短路的问题，安全冗余设计能满足个人用户长时间无人值守打印的基础需求。
