BLTouch床层高检测传感组件结构设计

　　在桌面级FDM3D打印设备的实际生产作业中，打印平台的平面度偏差、Z轴初始定位误差，是直接影响首层附着效果、成品底部翘边甚至打印全程失败的核心诱因，传统手动调平依赖操作人员反复调整平台调平螺母、测试纸张摩擦力，不仅耗时久，对操作人员经验要求高，且设备经过运输、长时间受热形变后，调平状态会快速失效，无法满足批量打印、长时间连续作业的稳定性需求。BLTouch床层高度传感组件正是针对这一痛点开发的接触式检测部件，目前已经成为多数中高端桌面3D打印机、部分工业级FDM设备实现自动床面调平、Z轴零点自动校准的标准配置。

　　从实际功能逻辑来看，该传感组件采用探针伸缩式接触检测方案，区别于传统的电感式、电容式非接触传感器，其检测精度不受平台材质、表面颜色、环境温湿度的干扰，无论是常见的玻璃平台、PEI喷涂平台、磁性贴膜平台，还是金属 Build Plate，都能实现稳定的触发信号输出，检测重复精度可以控制在0.005mm级别，完全满足FDM打印0.1mm层厚起步的精度要求。组件工作时，设备主控板在调平流程中驱动Z轴带动打印头移动到平台预设的多个检测点位，传感组件内部的电磁驱动机构会伸出硬质合金探针，当探针接触到平台表面产生微小位移时，内部的霍尔触发元件会立刻向主控板输出电平信号，主控板记录当前点位的Z轴坐标，完成多点检测后自动生成平台的倾斜补偿网格，在后续打印过程中实时动态调整Z轴高度，抵消平台平面度误差、安装倾斜带来的首层高度偏差。

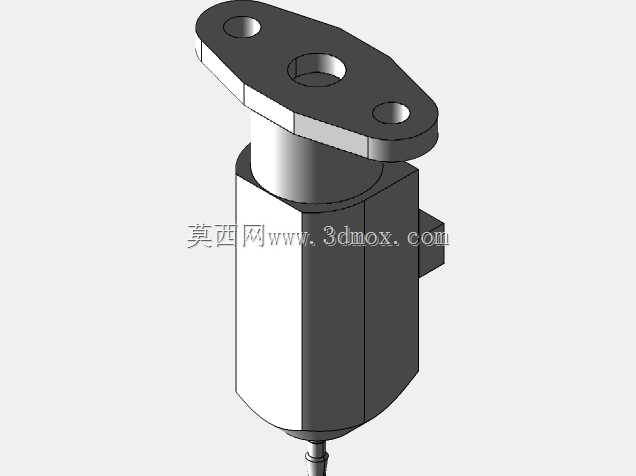

　　从结构设计思路来看，整个组件采用模块化紧凑设计，主体外壳为耐高温工程塑料注塑成型，能够耐受打印头附近持续的高温辐射，避免长时间工作下的壳体形变影响探针运动精度。内部结构分为探针伸缩导向模块、电磁驱动模块、信号触发模块三个独立单元，探针部分采用高硬度耐磨材质，导向段设计有微小间隙的滑动配合结构，既保证探针伸缩动作无卡顿，又避免横向旷量导致的检测点位置偏差。组件的安装接口采用标准化的安装孔位设计，预留的两个M3安装孔中心距符合主流挤出头的通用安装规范，可以直接固定在E3D系列、泰坦挤出机等常见打印头的侧方安装位，不需要额外设计复杂的转接支架，安装时只需要保证探针伸出后的最低点比喷嘴端面低1-2mm即可，不需要复杂的位置校准，降低了设备改装、整机装配的调试难度。

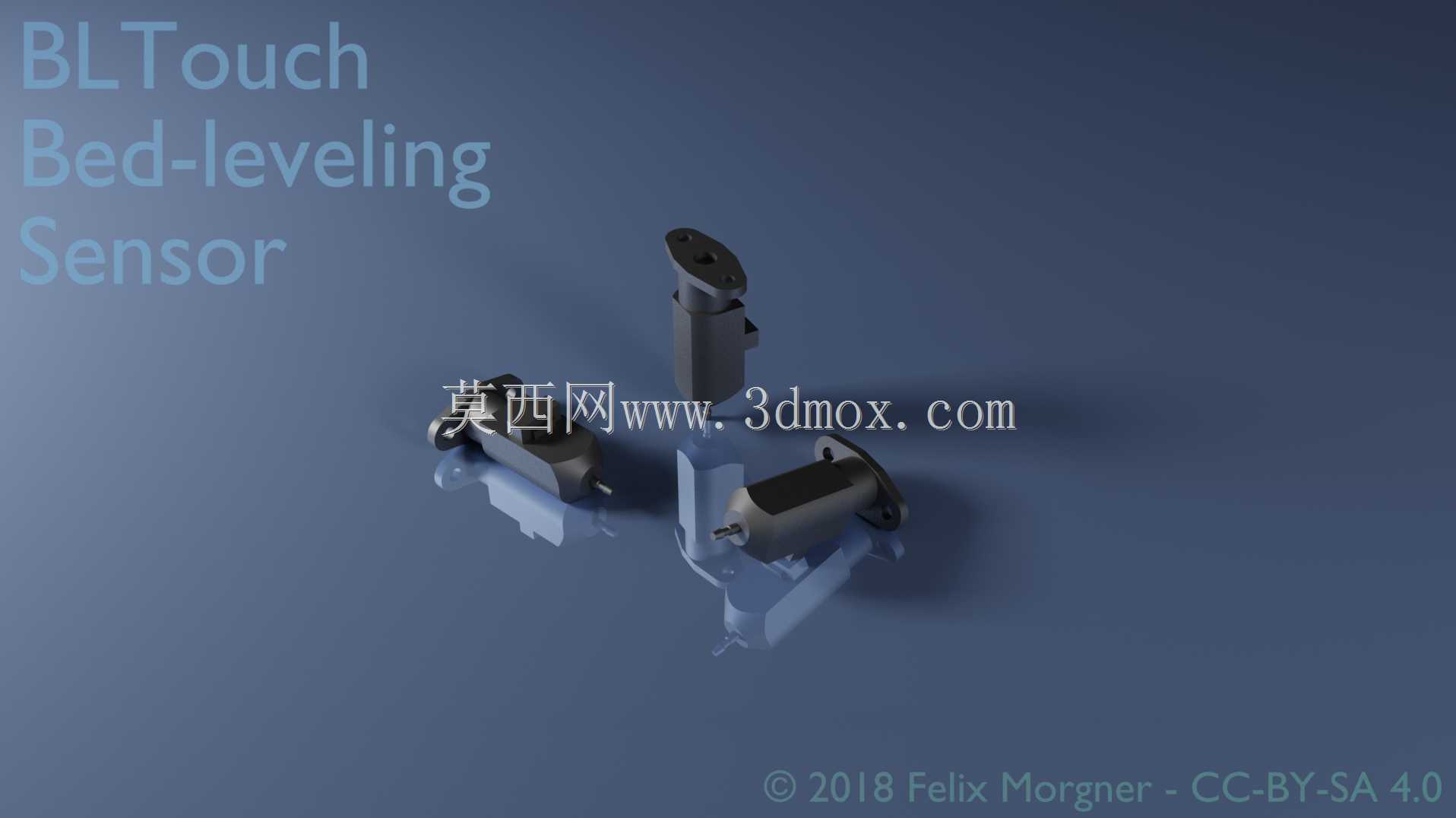

　　从安装边界与尺寸适配角度来看，组件整体外形为细长圆柱加侧方出线的结构，主体直径控制在10mm左右，整体长度不超过35mm，安装后不会过多挤占打印头周边的空间，不会和打印平台周边的固定夹、走线槽产生运动干涉，适配200200mm到300300mm打印幅面的绝大多数桌面级设备。探针的伸缩行程设计为5mm，足够覆盖平台调平过程中需要的检测高度差，即使平台存在1-2mm的整体倾斜，也不会出现探针无法触发、顶弯探针的故障。出线端采用标准的3Pin杜邦接口，引脚定义兼容主流开源3D打印机主板的传感器接口，不需要重新改接线序就能直接适配Marlin、Klipper等主流开源固件，固件端只需要开启BLTouch对应的功能选项，配置好探测点位、探针Z轴偏移参数，就能完成全部功能调试。

　　在实际设备选型应用中，该传感组件既可以作为整机出厂的标准配置，也可以作为旧设备升级改装的配件，替换原有的手动调平结构，大幅降低设备的操作门槛，即使是没有3D打印操作经验的用户，也能通过自动调平流程快速获得合格的首层打印效果，减少因为调平不当导致的耗材浪费、打印失败问题。结构设计上充分考虑了3D打印设备的实际工况，探针部分设计有过载保护结构，当Z轴误动作导致探针过度下压时，内部的弹性结构会产生缓冲，避免硬顶损坏探针或者内部触发元件，提升组件的长期工作可靠性。
