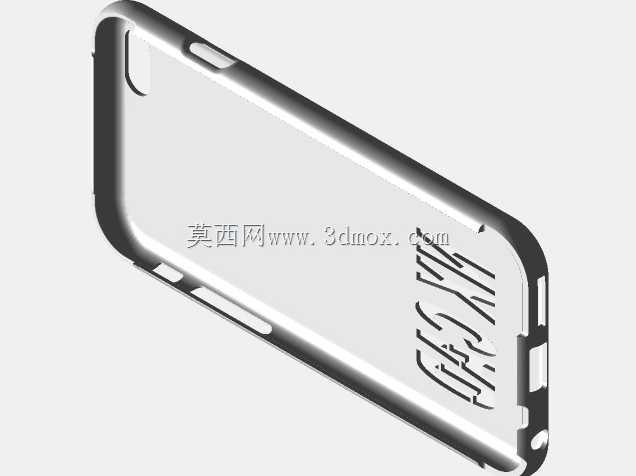

适配iPhone6/6S的3D打印手机保护壳结构

　　日常做消费电子周边结构设计时，手机保护壳是最常见的小尺寸结构件品类，这类产品看似结构简单，实则对安装匹配度、使用手感、防护性能都有很细的工程要求，这次的保护壳结构专门针对iPhone6与iPhone6S两款机型做适配，两款机型的外轮廓尺寸、按键开孔位置、摄像头模组凸起高度完全一致，不需要做差异化结构调整，能同时覆盖两款机型的使用需求。从实际应用场景来看，这类保护壳主要面向日常手持使用场景，需要兼顾跌落缓冲、日常防刮、握持防滑几个核心需求，同时不能影响手机原有接口、按键、摄像头的正常使用，也不能额外增加过多厚度影响握持手感。设计过程中首先要确认手机本体的安装边界，先提取两款手机的外轮廓点云数据，壳体内腔与手机外轮廓之间预留0.

　　15mm的装配间隙，这个间隙量既能保证手机可以顺畅装入壳内，不会出现过紧卡装或者过松晃动的问题，也不会因为间隙过大导致壳体与手机之间出现旷量，日常使用时不会产生异响。壳体的边框部分做了1.2mm的均匀壁厚设计，这个厚度是兼顾防护性能与轻量化的平衡值，壁厚过薄的话跌落时缓冲能力不足，无法吸收冲击能量，壁厚过厚则会让整机尺寸增加过多，握持时会有明显的厚重感，影响使用体验。在按键对应位置，没有做完全打通的开孔，而是做了一体化的按压凸点结构，凸点位置的壁厚减薄到0.6mm，既可以保证按键的按压反馈清晰，不需要用很大力气就能触发按键，也能避免开孔位置进灰，同时保持边框结构的整体性，提升边框的抗形变能力。底部的扬声器、麦克风、

　　充电接口位置做了精准的对位开孔，开孔边缘做了0.2mm的圆角过渡，避免锐边割手，也能减少开孔位置的应力集中，防止跌落时开孔处出现开裂。摄像头位置的开孔做了0.3mm的凸起唇边设计，这个唇边高度比手机摄像头模组的凸起高度高0.2mm，当手机背面朝下放置在桌面时，唇边会先接触桌面，避免摄像头镜片直接与桌面摩擦产生划痕，同时唇边的宽度控制在1.5mm，不会遮挡摄像头的拍摄视角，也不会影响闪光灯的补光效果。侧边的音量键、电源键位置的凸点表面做了细微的防滑纹理处理，手指按压时不容易打滑，盲操作时也能快速通过触感定位按键位置。壳体的四个边角位置做了额外的缓冲结构设计，边角处的壁厚局部增加到1.8mm，同时在内侧做了空心的缓冲腔结构，当手机发生边角跌落时，缓冲腔可以通过微小的形变吸收大部分冲击能量，减少传递到手机本体的冲击力，这也是手机跌落时最容易受损的位置，针对性做结构加强能大幅提升保护壳的防摔性能。壳体背面做了轻量化的镂空设计，在保证结构强度的前提下减少材料用量，同时镂空区域可以提升散热性能，手机长时间高负载运行时产生的热量可以更快通过镂空区域散出，避免封闭结构导致热量堆积。镂空的边缘同样做了圆角过渡，没有尖锐的棱角，手持时不会硌手，也不会在安装拆卸时划伤手机的后盖表面。安装拆卸的结构逻辑也做了优化，壳体采用侧边卡装的结构，其中一侧的边框做了略微的弹性形变余量设计，安装时先将手机一侧对准壳体卡槽推入，再将另一侧轻轻按压卡入即可，

　　拆卸时从边角位置轻轻掰开弹性边框就能取出手机，不需要使用蛮力，也不会因为拆装力度过大导致手机边框被刮花或者壳体断裂。从3D打印的适配性来看，这个结构没有复杂的倒扣或者需要支撑的悬空结构，打印时不需要添加额外的支撑材料，打印完成后只需要简单去除打印层纹就能直接使用，打印材料可以选择常见的PLA、TPU或者光敏树脂，不同材料能带来不同的使用体验，TPU材料的柔性更好，防摔缓冲性能更强，PLA材料刚性更好，表面质感更硬挺，光敏树脂的表面光洁度更高，外观效果更好。整个结构的外形尺寸完全贴合手机本体，安装后不会超出手机过多，握持时的手感接近裸机使用，同时各个开孔的位置精度控制在0.1mm以内，不会出现接口对位不准、按键按压卡顿的问题，日常使用时不需要频繁调整壳体位置，也不会影响数据线、耳机等配件的正常插拔。
