航天运载火箭分舱段结构三维数模

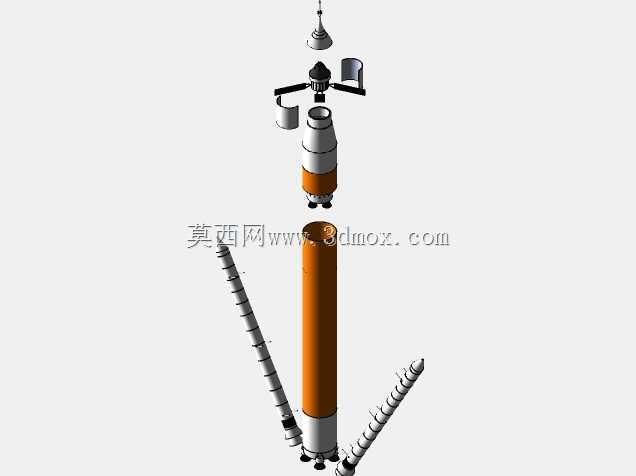

　　该三维数模完整还原了重型运载火箭的全箭分舱段结构，从顶部逃逸塔、整流罩段到芯级主箭体、侧装助推器均做了独立结构拆分，可直接用于航天科普展项的结构演示、航天类教学教具的结构拆解参考，也能为运载火箭总体方案阶段的构型比对提供直观的三维参照。从实际工程应用场景来看，这类分舱段建模的火箭数模，常被用于航天主题展馆的互动展项开发，配合剖视动画可向参观者清晰展示火箭从逃逸救生系统、载荷舱、燃料贮箱到动力段的层级分布，也可用于高校航空航天专业的入门结构教学，帮助学生快速理解箭体各舱段的功能划分与连接逻辑。数模在结构设计上遵循了运载火箭的常规构型逻辑，顶部逃逸塔设置了独立的逃逸发动机喷管与栅格翼结构，逃逸塔与整流罩之间采用可分离的连接界面设计，

　　整流罩段做了对半分瓣的结构拆分，可直观展示内部载荷舱的容纳空间边界；芯级主箭体分为氧化剂贮箱、燃料贮箱、级间段、尾段多个独立舱段，舱段之间的连接法兰、管路走线接口均做了简化还原，侧装的固体助推器通过连接舱段与芯级箭体绑定，助推器表面的尾翼、分离火箭安装位也有对应结构体现。从外形尺寸与安装边界来看，全箭整体长细比符合重型运载火箭的常规设计范围，芯级箭体直径与助推器直径的比例匹配实际构型参数，各舱段的对接端面均设置了同轴定位基准，在做结构装配演示时可快速完成各段的同轴对齐，整流罩的包络边界完全覆盖内部载荷舱的最大截面，不会出现结构干涉问题；助推器与芯级的连接耳片位置、连接强度对应的结构加厚区域也做了对应体现，可直观展示助推器的传力路径。

　　在功能特性的还原上，数模对各舱段的功能对应结构做了区分，逃逸塔的栅格翼做了可展开的结构预留，整流罩的分离铰链、分离弹簧安装位有简化结构，芯级尾段的发动机喷管做了摆动角度的预留空间，助推器的喷管、尾翼结构与芯级尾段之间保留了足够的安全间隙，不会在喷管摆动时出现结构碰撞。建模过程中对箭体外部的管路、电缆托架、传感器安装座等附属结构做了适度简化，既保留了整体结构的辨识度，又不会因为过多细碎特征影响整体构型的展示效果，各独立舱段均设置了独立的装配基准，可单独导出用于单个舱段的结构分析或3D打印制作，适配不同场景的使用需求。对于结构设计从业者而言，这类数模可参考其大尺寸薄壁舱段的分段设计逻辑，理解航天产品在设计中如何平衡结构强度、

　　重量与分离可靠性的关系，尤其是舱段之间的连接界面设计、分离机构的预留空间设计，都能为同类薄壁筒体结构的设计提供参考思路；对于三维建模从业者来说，该数模的分模块建模逻辑、大长径比回转体结构的建模方法、多部件同轴装配的基准设置方式，都具备实际的参考价值，可借鉴到同类回转体装配体的建模工作中。
