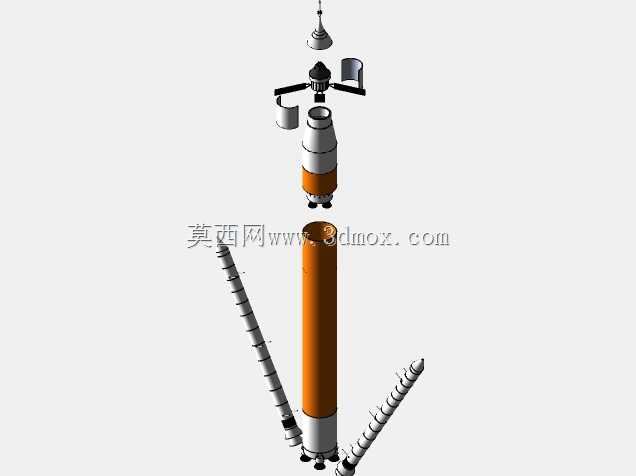

SLS重型运载火箭爆炸视图结构展示

　　本次拆解呈现的重型运载火箭结构，核心服务于深空探测任务的载荷投送需求，从近地轨道空间站补货到载人登月、深空探测器发射场景，这类大推力运载器都是航天发射体系里的核心投送载体。整个箭体采用多级串联加固体助推器捆绑的布局，芯一级承担主推力输出任务，外围捆绑的固体助推器在发射初始段提供额外起飞推力，帮助箭体突破起飞段的重力门槛，芯二级则负责在芯一级分离后，将载荷送入预定轨道高度，顶部的整流罩在大气层飞行段保护内部载荷，待飞出稠密大气层后即可抛离，减少后续飞行段的结构重量。

　　从结构设计逻辑来看，爆炸视图的拆分方式完全贴合实际箭体的装配层级，每一段舱段的连接面都做了精准的对位设计，助推器与芯级的连接机构采用分散式承力点布局，将助推器的推力均匀传递到芯级承力舱段，避免局部应力集中导致结构失效。箭体的贮箱段采用共底设计，减少舱段间的连接结构重量，氧化剂与燃料贮箱的分隔结构兼顾密封性能与轻量化要求，外壁的桁条结构提升薄壁贮箱的轴向承压能力，应对飞行段的轴向过载与气动载荷。顶部的逃逸塔结构在载人发射场景下可在故障工况下快速将载人舱带离故障箭体，是载人发射任务必备的安全冗余结构，其分离机构采用爆炸螺栓加固体小推力发动机的组合方案，可在毫秒级完成分离动作，保障乘员安全。

　　从安装边界与尺寸匹配来看，芯级箭体的直径统一，保证气动外形的流畅性，减少跨音速飞行段的气动阻力，外围助推器的长度与芯一级长度匹配，安装位置避开芯级的管路走线区域，助推器的喷管摆角范围经过校核，不会在摆动过程中与芯级结构发生干涉。各级间的分离面采用导向销加锁钩的连接结构，既保证飞行段的连接刚度，又能在分离指令下达后快速解锁，配合反推小火箭实现两级的可靠分离，避免分离过程中出现碰撞风险。箭体上的仪器舱布局在整流罩下方的芯二级顶部，所有飞控传感器、导航设备都安装在这个舱段的减震安装板上，隔离发动机工作带来的振动，保证测量精度。

　　在细节设计上，箭体外壁的电缆走线采用预埋线槽设计，所有跨舱段的线缆都通过分离插头连接，在级间分离时可自动断开，避免线缆拉扯影响分离流程。发动机喷管的延伸段采用耐高温复合材料，应对喷流的高温烧蚀，同时喷管的摆动伺服机构直接固定在发动机机架上，缩短传力路径，提升推力矢量控制的响应速度。整流罩的两半结构采用无污染爆炸索连接，分离时沿纵向劈开，再通过侧推火箭将两半整流罩向两侧推开，不会触碰内部搭载的载荷。整个结构的建模过程严格按照航天运载器的设计规范搭建，每一处连接结构、每一段舱段的壁厚变化都对应实际工程中的受力需求，没有多余的装饰性结构，所有特征都服务于箭体的推力传递、载荷承载、飞行控制功能，可作为航天装备结构教学、运载火箭方案论证阶段的结构参考模型，帮助设计人员快速梳理多级火箭的层级装配关系，校核各部件的安装空间与干涉情况。
