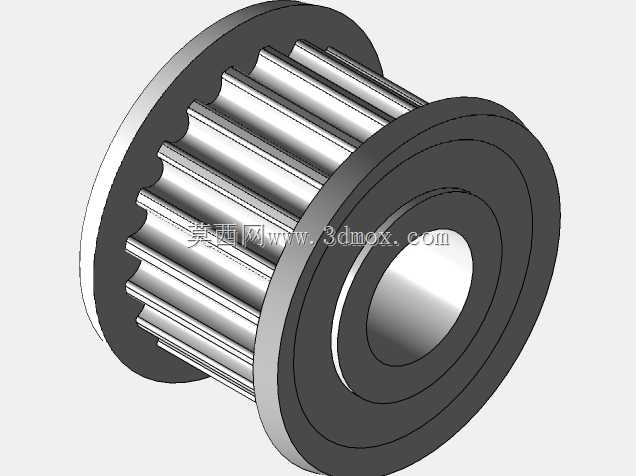

HTD3M型20齿带轴承正时皮带轮结构

　　在轻工自动化输送、小型精密传动设备、桌面级数控装备以及消费电子组装生产线的同步传动环节里，正时皮带轮是保障传动比精准、无滑差传动的核心基础零件，这款HTD 3M齿型的20齿带轴承结构皮带轮，正是针对小载荷、高转速、安装空间紧凑的传动场景开发的结构件。从实际工况适配来看，3M齿型属于圆弧齿同步带轮的常规小模数规格，齿距3mm的圆弧齿廓相比传统梯形齿，能在啮合过程中让带齿与轮齿的应力分布更均匀，减少齿根应力集中带来的断齿、跳齿风险，尤其适合转速在每分钟千转级别的中高速轻载传动场景，常见于小型传送带的动力端、3D打印设备的轴传动模组、桌面点胶机的位移驱动单元、小型包装设备的送料机构中，这类场景普遍对传动定位精度有一定要求，

　　不允许传动过程中出现累计滑差，同时安装空间局促，无法容纳大规格的传动组件。这款带轮集成了轴承结构，设计初衷是简化安装端的支撑结构，常规的同步带轮安装需要额外在安装板上配置支撑轴承，再将带轮与传动轴过盈配合或者键连接，而集成轴承的结构可以直接通过中心孔将带轮固定在静态心轴上，带轮轮体通过内置轴承绕心轴转动，省去了额外的轴承座加工、轴系配合公差匹配的工序，对于小批量设备组装、原型机验证阶段的结构搭建来说，能大幅缩短装配调试的周期。不过从实际结构验证的反馈来看，这款带集成轴承的结构在部分工况下存在适配局限，比如当皮带张紧力超过轴承额定径向载荷时，内置轴承的游隙会快速增大，导致带轮转动过程中出现径向跳动，进而引发同步带跑偏、齿面异常磨损的问题，因此选型时需要严格核算张紧力产生的径向载荷，匹配对应载荷等级的内置轴承，不能直接照搬结构用于载荷偏大的传动场景。从结构尺寸边界来看，这款20齿的3M带轮，节圆直径可以通过齿距与齿数的换算公式得出，对应的节圆尺寸决定了配套同步带的包角范围，安装时需要保证两带轮的平行度误差控制在允许范围内，否则会加剧带齿的偏磨。中心孔可选8mm的规格，适配行业内常规的8mm直径光轴安装，安装时可以通过顶丝或者轴端挡圈实现轴向定位，不需要额外加工键槽，进一步降低了安装轴的加工难度。轮体的挡边结构是两侧带凸缘的设计，能避免同步带在运转过程中从轮体侧面滑脱，尤其是在中心距较小、传动包角不足的场景下，双侧挡边的结构是保障传动可靠性的必要设计，部分低成本带轮会省略单侧挡边，在高速运转时很容易出现皮带脱轮的故障。齿面的加工精度直接影响传动的平稳性，这款带轮的齿廓按照HTD 3M的标准齿形设计，建模时严格遵循齿形的圆弧参数，保证齿槽与同步带的带齿能实现顺滑啮合，不会出现卡齿、啮合干涉的问题。在实际建模过程中，这类带轮的结构需要重点关注几个配合尺寸：一是内置轴承的安装孔公差，需要按照轴承外圈的过盈配合要求设计，避免轴承外圈在带轮转动过程中出现跟转；二是齿面的粗糙度要求，虽然3D打印或者机加工都能实现该结构，但如果是用于实际装机的零件，齿面粗糙度需要控制在合理范围，否则会快速磨损同步带的带齿；三是两侧挡边的高度，

　　需要高出带轮节圆表面足够尺寸，保证对同步带的侧向限位有效，不会因为挡边高度不足导致皮带滑脱。从应用选型的角度来说，这类集成轴承的惰轮结构带轮，很多时候也会用作同步带传动的张紧轮使用，布置在同步带的松边位置，通过调整带轮的位置来改变皮带的张紧力，不需要额外配置张紧结构，这时候内置轴承的转动灵活性就显得尤为重要，如果轴承转动阻力过大，会额外增加传动系统的功率损耗，甚至导致皮带与轮面之间出现滑动摩擦，加速皮带老化。在结构设计时，还需要考虑带轮的动平衡问题，尤其是在高转速运转场景下，轮体的质量分布不均会产生振动，影响整个传动系统的稳定性，因此建模时需要保证轮体结构的轴对称性，避免出现单侧偏重的结构。这款带轮的轮体采用台阶式结构，

　　中间的轮毂部分用于容纳内置轴承，两侧的挡边与带齿部分一体成型，整体结构紧凑，轴向尺寸小，非常适合安装空间受限的小型设备，在做设备结构布局时，可以有效压缩传动单元的轴向占用空间，给其他功能组件留出更多安装余量。需要注意的是，这类集成轴承的带轮不适合用于传递大扭矩的场景，因为内置轴承的承载能力有限，当传递扭矩过大时，皮带的张紧力会成倍增加，超出轴承的径向承载极限，很容易导致轴承提前失效，因此选型时必须结合实际传动的扭矩、转速、张紧力参数做校核，不能仅凭齿型和齿数就直接选用。在三维建模过程中，齿形的绘制是核心环节，需要先根据3M齿型的标准参数计算出节圆、齿顶圆、齿根圆的尺寸，再通过圆弧绘制出单个齿的齿廓，通过圆周阵列得到全部20个齿的结构，之后再绘制两侧的挡边和中间的轴承安装孔，建模时需要注意齿根位置的圆角处理，避免应力集中，同时要保证轴承安装孔与齿形部分的同轴度，否则会导致转动时的径向跳动超差。对于结构设计从业者来说，这类标准传动件的模型可以直接用于设备的整体装配仿真，在设计阶段验证传动布局的干涉情况、安装空间是否充足，提前发现布局上的问题，减少后续实物加工阶段的修改成本。
