Neje30W激光头空气辅助导流结构

　　做激光加工的同行都清楚，30W功率段的半导体激光头在切割稍厚的亚克力、椴木层板时，切口积碳、熔渣挂边是最影响成品质量的问题，这套空气辅助结构就是专门针对Neje 30W激光头开发的配套导流部件，核心作用是把外接压缩空气精准导向激光焦点位置，吹走切割过程中产生的高温熔渣与燃烧烟气，既减少积碳对切口的污染，也能降低激光头镜片被飞溅物污损的概率，延长光学元件的使用寿命。

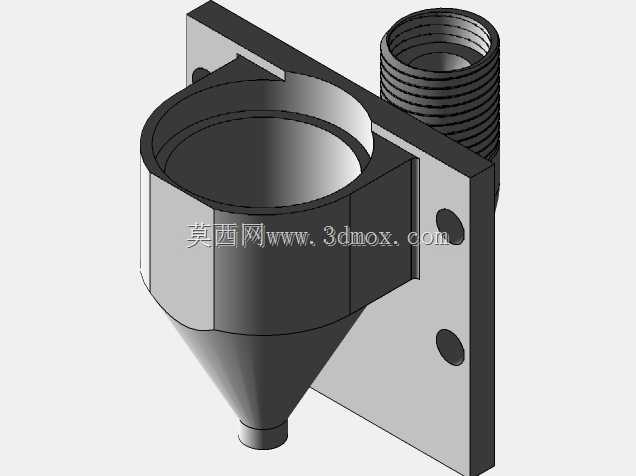

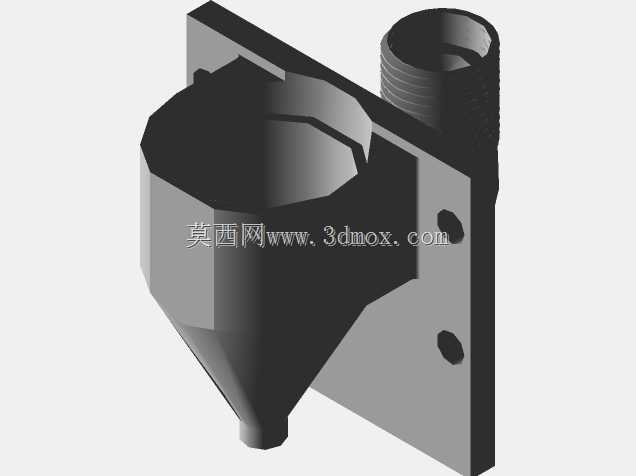

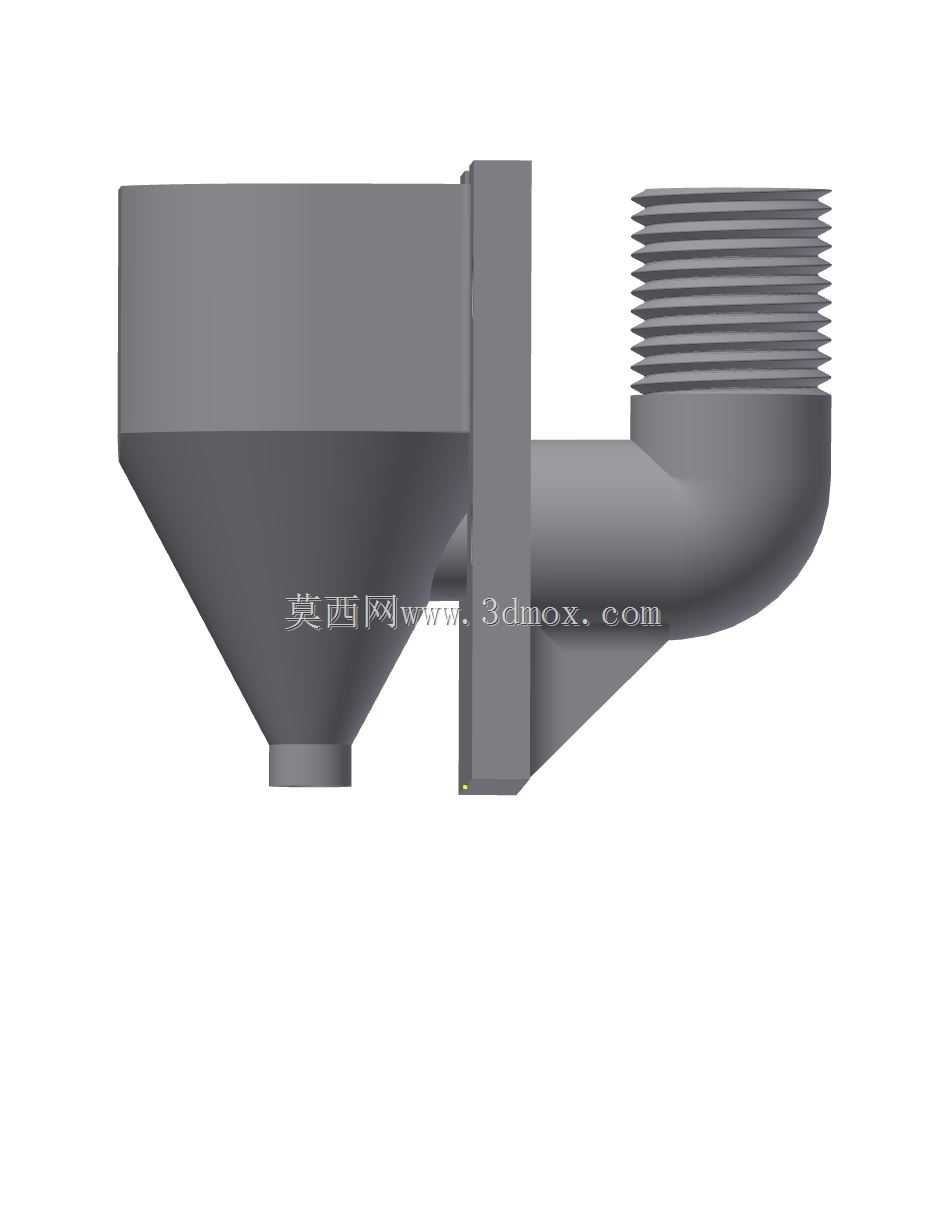

　　从结构设计逻辑来看，整个部件采用一体化的安装基座加锥形导流腔的布局，安装板上预留的两个沉孔位置完全匹配Neje 30W激光头的原有安装孔位，不需要对激光头本身做任何打孔、打磨改造，直接替换原有出光口的固定环就能完成装配，安装时只要保证导流腔的中心轴线和激光出光轴线完全重合，就不会出现气流失偏、干扰光路的问题。侧面的外螺纹接口是标准喷枪压缩机通用连接规格，不需要额外做转接头，日常车间里常用的小型气泵、空压机都能直接对接，气路接入后压缩空气会先进入上部的环形缓冲腔，避免气流直接直冲造成紊流，再顺着锥形腔的内壁逐步收束，最终在出光口位置形成稳定的环形柱状气流，刚好包裹住激光束作用在加工面的区域，气流压力在0.1-0.3MPa区间时就能达到最优的吹渣效果，压力过高反而会造成加工面的冷却过快，导致亚克力类材料出现切口发白的问题。

　　从安装边界尺寸来看，整个结构的安装板厚度控制在5mm，既保证了长期使用不会因为气路震动出现变形，也不会额外增加激光头Z轴方向的过多长度，不会影响设备原有Z轴的行程范围；锥形导流腔的下端口距离激光焦点的距离预留了15mm的安全间隙，既保证气流到达加工面时还有足够的吹力，也避免加工时抬刀、移动过程中刮碰到加工板材。上部的环形腔内壁做了光滑过渡处理，没有直角台阶，不会造成气流的局部涡流，能最大程度降低气路工作时的啸叫噪音，实际测试下来，正常工作气压下的噪音比普通直吹式气嘴低10分贝左右，能改善小型加工车间的工作环境。

　　在实际应用场景里，这套结构除了适配桌面级激光雕刻机的日常切割作业，也能用于小型激光打标设备的深雕作业，在做金属表面深雕、竹木材料深度切割时，稳定的气流能及时带走雕刻产生的碎屑，避免碎屑堆积在雕刻路径里遮挡激光，造成雕刻深度不均匀的问题。设计时也考虑了不同使用场景的兼容性，导流腔的下部出光口做了窄边处理，即使是做小幅面的精细雕刻，也不会遮挡操作人员观察加工位置的视线，对刀时能清晰看到激光红点的定位位置，不需要反复调整视角。整个结构的壁厚均匀，不管是采用3D打印制作样件验证，还是采用机加工做量产版本，都不会出现壁厚不均导致的变形问题，安装板和激光头贴合的面做了平面度处理，装配后不会出现漏气的情况，不需要额外加装密封垫片就能保证气路的密闭性，减少了装配时的零件数量，日常维护时只要定期拆下清理锥形腔内壁附着的烟尘积碳即可，没有易损件，长期使用的维护成本很低。
