带膜腔的通讯设备安装固定基座结构

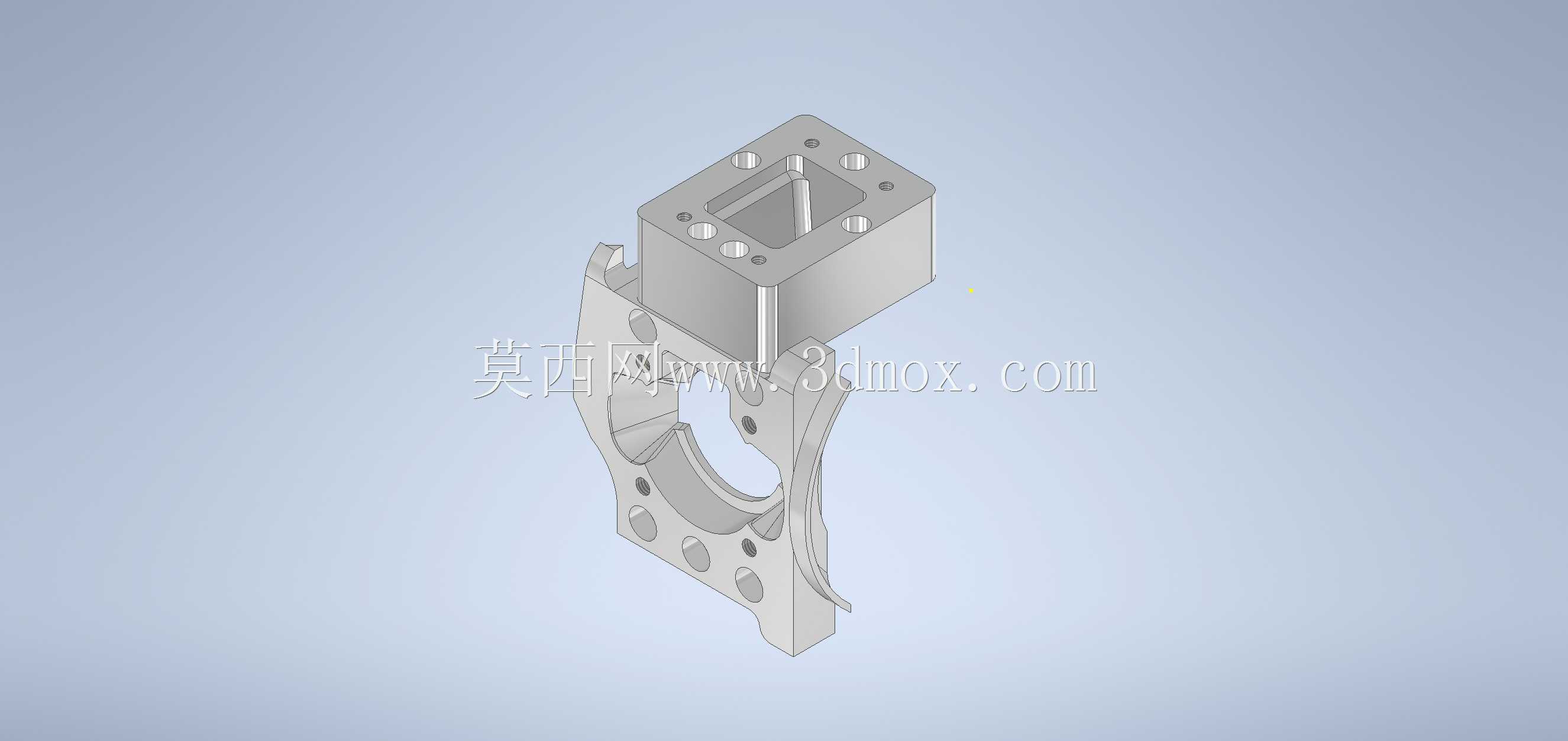

　　这款安装基座主要面向户外通讯设备的挂载固定场景，常见于通讯基站附属设备、手持通讯终端外接扩展组件的安装位适配，核心作用是为带膜片传感结构的通讯模块提供稳定的安装承载，同时预留膜腔的避让与防护空间，避免模块受压、进尘导致的性能衰减。从结构功能上看，上部的方形腔体为膜组件的安装位，腔体四周均匀分布的沉头安装孔可实现膜组件的精准定位，孔位公差控制在IT7级，能保证膜片安装后平面度偏差不超过0.02mm，避免膜片受力不均引发的信号传输故障。下部的弧形抱合结构是与主通讯杆体或设备主体的连接位，弧形面的曲率与适配杆径完全匹配，两侧分布的通孔可穿设锁紧螺栓，实现基座与主体的无间隙贴合，即使在户外风载、振动工况下也不会出现松动移位。

　　设计阶段首先考虑的是安装边界的适配性，上部腔体的外形尺寸控制在42mm×38mm×35mm区间，既能够容纳标准尺寸的膜式通讯组件，又不会占用过多的设备安装空间，腔体侧壁做了1.5mm的壁厚设计，在保证结构强度的前提下尽可能降低整体重量，适合便携通讯设备的轻量化设计需求。下部弧形结构的开合角度为120度，适配直径28-32mm的杆状安装基体，弧形边缘做了R0.8的圆角过渡，避免安装时刮伤杆体表面的防腐涂层，同时减少应力集中，提升长期交变载荷下的结构疲劳寿命。

　　结构细节上，腔体与下部弧形支架之间设置了两道加强筋，筋厚2mm，连接位置做了圆弧过渡，可将上部膜组件的载荷均匀传递到下部的固定结构上，避免连接处出现应力断裂。膜腔内部的定位凸台高度为2mm，刚好卡住膜组件的边缘定位槽，安装时无需额外调整对位，可大幅提升现场装配效率。下部支架上分布的四个异形减重孔，在不降低结构刚性的前提下减少了18%的材料用量，同时可作为走线孔位，方便膜组件的连接线穿过基座与主设备连通，避免线缆外露被拉扯损坏。

　　实际应用中，这类安装基座常搭配防水胶圈使用，上部腔体与膜组件的贴合面预留了0.5mm的胶圈安装槽，装配后可实现IP65级的防护能力，适合在多雨、多尘的户外通讯作业场景使用。安装时先将膜组件嵌入上部腔体，通过四周的沉头螺丝锁紧，再将下部弧形结构贴合到主设备的安装杆上，穿入螺栓拧紧即可完成装配，整个过程无需专用工装，单人即可在3分钟内完成安装作业。结构选材上适配铝合金压铸或不锈钢钣金冲压两种工艺，铝合金版本重量仅87g，适合便携移动通讯设备使用，不锈钢版本防腐性能更强，适合固定基站的长期户外部署场景。

　　从建模逻辑来看，整个结构采用自上而下的设计思路，先确定膜组件的安装尺寸与杆体的适配直径，再逐步细化连接结构、加强筋、安装孔位的细节，所有孔位均做了倒角处理，避免加工时出现毛刺，装配面的粗糙度控制在Ra1.6，保证连接的紧密性。弧形抱合面的形位公差设置了圆柱度要求，偏差不超过0.03mm，确保与杆体的贴合面积不低于90%，锁紧后不会出现转动偏移。腔体内部的底面平面度要求0.01mm，保证膜片安装后处于水平状态，不会因为倾斜导致膜片受力变形，影响信号传输的稳定性。
