Puch车型Malossi安装固定板结构设计

项目分类:通用五金配件 发布时间:2022-05-30 ID:644262
  • Puch车型Malossi安装固定板结构设计

  这款安装板主要适配Puch系列车型的Malossi改装部件安装需求,在小型动力机械尤其是轻便摩托、踏板车的动力改装场景中,这类转接安装板是解决改装部件与原车安装位不匹配问题的核心结构件。日常改装作业中,不少升级Malossi性能套件的从业者都会遇到原车缸体周边安装孔位、支撑结构与改装件定位基准不重合的问题,这块板的核心作用就是作为中间转接载体,把改装部件的安装基准和原车车架、动力单元的安装基准做精准衔接,避免改装后出现部件错位、受力不均、运行抖动的问题。

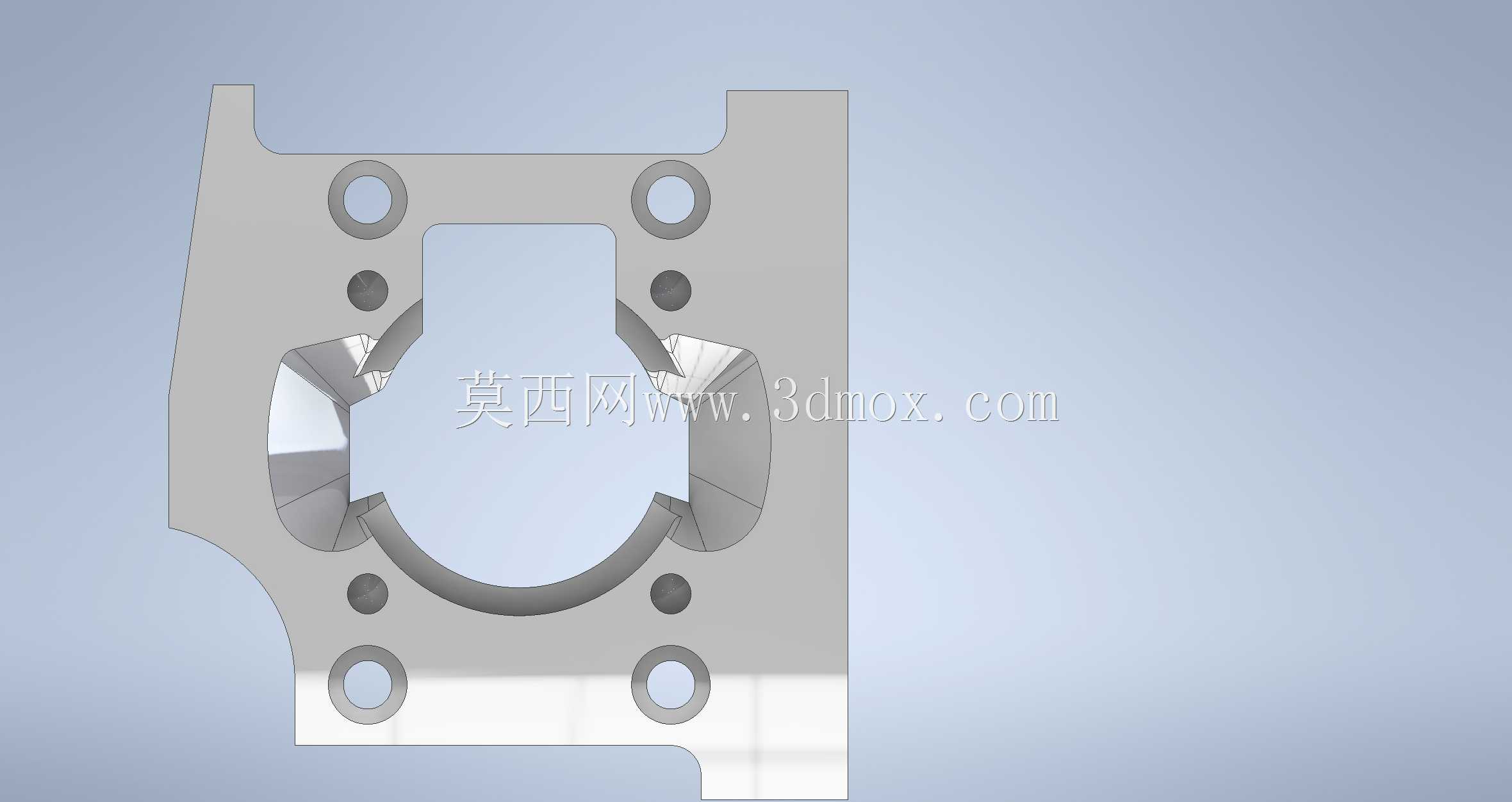

  从结构设计来看,板件整体采用平板式主体加局部避让沉台的构型,中间大尺寸U型开口是为了避让动力单元的圆形回转部件,比如曲轴箱端盖或者缸体的凸出结构,开口两侧的弧形贴合面做了精准的曲率匹配,安装后能和被避让部件的外圆面形成贴合支撑,既减少了板件的无效占用空间,也能在部件运行时提供辅助限位,避免板件受震动后出现横向窜动。板件上分布的多组通孔分为两类,上下四个大直径通孔是主安装固定孔,对应原车或者改装套件上的主螺栓安装位,孔位的位置度公差控制在0.1mm以内,保证安装时螺栓能顺利穿入,不会出现别劲、螺栓受剪切力过大的问题;中间层分布的四个小直径孔是辅助定位孔,其中两个孔做了沉孔设计,用来容纳螺栓头或者定位销的头部,保证安装后板件表面没有凸出结构,不会和周边其他部件产生运动干涉。

  设计过程中首先要确认安装边界,板件的整体外轮廓不能超出原车对应安装位置的空间范围,左右两侧的切边是为了避让原车的车架加强筋和线束走位空间,顶部的两个凸耳结构是为了延伸安装点位,适配Malossi套件上额外的固定支脚,避免改装部件仅靠单侧固定出现悬臂受力的情况。板件的厚度选择需要兼顾刚性和重量,过薄的板件在发动机长期震动下容易出现应力变形,导致安装孔位错位,过厚则会增加不必要的簧下重量,影响车辆的操控表现,这类安装板一般采用铝合金材质加工,表面做阳极氧化处理提升耐磨和抗腐蚀性能,对应日常骑行中的泥水、油污侵蚀场景也能保持足够的结构强度。

  在实际安装使用中,这块板的安装顺序需要先和Malossi改装部件做预组装,把辅助定位孔的定位销先穿入定位,再将板件连带改装部件整体对准原车的主安装孔位,逐步对角拧紧主固定螺栓,避免单侧受力导致板件翘曲。板件上的弧形贴合面在安装时需要和被避让的回转部件保留0.2-0.3mm的间隙,既不能间隙过大导致限位失效,也不能间隙过小出现运行时的摩擦异响,这个间隙值在建模阶段就通过曲面偏移做了精准控制,不需要后期安装时再做打磨调整。针对长期使用的场景,板件上所有的孔位边缘都做了倒角处理,避免应力集中导致孔位开裂,尤其是主安装孔的周边,在建模时做了局部的加厚加强处理,抵消螺栓预紧力带来的局部压应力,防止长期使用后孔位出现压溃变形。

  从建模逻辑来看,这款零件的建模首先以中间U型避让口的圆心作为整体基准原点,先绘制中间的弧形贴合轮廓,再向外延伸出主体板件的外轮廓,之后按照安装点位的坐标逐一绘制各个安装孔的草图,区分通孔、沉孔的深度参数,最后对所有锐边做倒圆角处理,模拟实际加工的工艺特征。建模过程中需要反复核对各个孔位的相对位置尺寸,和原车、改装件的安装点位做一一对应,尤其是主安装孔的中心距,必须和原车安装位的中心距完全一致,否则会出现无法安装的问题。另外板件的两侧切边轮廓需要参考原车车架的周边结构做轮廓拟合,保证安装后和周边结构保留足够的安全间隙,不会在车辆颠簸、发动机摆动时出现磕碰。
