微型带膜扬声器结构设计方案

　　做消费类电子结构设计快十二年，经手的微型发声单元没有一百也有八十，这次拆解复刻的这款2.8厘米直径的8欧姆微型扬声器，是专门给空间极度受限的便携通讯设备做配套的。很多刚入行的结构工程师做小设备音腔设计时，总容易陷入“尺寸越小越容易凑活”的误区，实际上这类直径不到3厘米的发声单元，每一处结构公差都卡得极严，差0.1毫米的安装间隙，要么装进去压坏振膜，要么音腔漏声直接让频响曲线歪到没法用。

　　这款单元的核心设计逻辑，是在极小的安装空间里平衡语音频段的还原度，毕竟它的核心应用场景不是听音乐，是给手持通讯终端、微型穿戴对讲设备、小型门禁语音模块做人声还原，所以从振膜选型开始就没追求高低频的延展，专门选了Mylar也就是聚酯薄膜做振膜基材，这种材料的内阻尼特性刚好能压掉人声频段的多余谐振，不需要额外在音腔里填太多吸音棉就能把中频段的频响做平，刚好匹配语音通讯的拾音与放音需求。

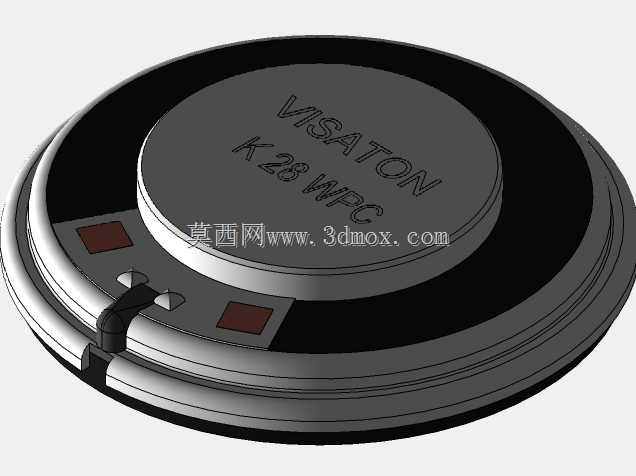

　　从结构细节上看，整个单元采用圆形同轴设计，磁路部分做了扁平化处理，整体厚度控制得极低，安装法兰边做了阶梯式限位结构，设备壳体上只需要开对应的沉台，把单元放进去之后，法兰边的台阶刚好卡在壳体的限位筋上，不需要额外打胶固定就能保证同轴度，后续量产组装时能省不少工时。接线端采用了焊盘加出线卡扣的双重固定设计，两个方形焊盘位置做了下沉处理，焊线之后焊点不会突出单元基准面，不会和壳体内部的其他元器件产生干涉，出线位置的塑料卡扣能把导线牢牢卡在单元基座上，哪怕设备做1.5米跌落测试，导线也不会从焊盘上扯脱，这一点是很多廉价微型扬声器容易忽略的细节——不少小厂做的单元只做焊盘不做线卡，组装完做可靠性测试时扯断线的不良率能到3%以上。

　　安装边界这块，整个单元的最大外径就是标称的28毫米，沉台安装需要的预留直径是28.2毫米，深度方向的预留空间不能小于5.2毫米，这里要特别提醒做结构设计的同行，振膜正面的音腔空间不能完全贴死，至少要留0.3毫米的间隙，不然振膜振动时会蹭到壳体防尘网，产生滋滋的破音。另外单元背面的磁路部分不要紧贴主板上的金属屏蔽罩，至少留0.2毫米的间隙，一方面避免磁体吸附主板上的微小金属碎屑掉进球顶振膜缝隙，另一方面也能避免磁路的漏磁影响主板上的磁敏元件，比如附近如果有霍尔传感器的话，离太近会直接导致传感器触发逻辑出错。

　　实际选型适配的时候，这款8欧姆阻抗的单元刚好匹配常用的2W以内的小功率音频功放，不需要额外做阻抗匹配电路，直接走线接功放输出端就能用，它的频响曲线专门针对300Hz到3.4kHz的语音频段做了优化，这个频段刚好覆盖了人说话的主要能量区间，做出来的语音回放清晰度比同尺寸的全频喇叭高不少，不会出现那种闷在壳子里听不清的情况。之前做一款微型手持对讲设备的时候，一开始选了同尺寸的普通纸盆扬声器，装进去之后人声发闷，环境稍微嘈杂一点就听不清对讲内容，换了这款带Mylar振膜的单元之后，没改音腔结构，语音清晰度直接提了两个等级，可靠性测试里高低温循环之后的频响漂移也比纸盆单元小很多，毕竟聚酯薄膜的温变稳定性比纸基材料好太多，在-20℃到60℃的工作环境里，振膜的张力变化不会超过5%，不会出现低温下声音变尖、高温下声音发闷的问题。

　　建模的时候特意把所有的安装限位、焊盘位置、出线卡扣的细节都做了1:1还原，包括法兰边上的两个小定位凸点，这个凸点是用来防呆的，壳体上对应位置开个小缺口，组装的时候不会把单元装反，避免焊盘方向不对导致走线拧巴。很多工程师下载模型的时候总觉得这些小凸点小卡扣不重要，自己画的时候随便删掉，等到开模试装的时候才发现装反了要改模，反而浪费更多时间。整个单元的所有配合面都做了拔模斜度校验，基座部分的拔模角是1.5度，完全符合注塑件的量产工艺要求，不会出现建模看着没问题，开模之后粘模的情况。磁路部分的间隙也按照实际量产的公差做了预留，音圈的上下振动行程留了0.8毫米，额定功率工作下不会出现擦圈的问题。
