AS312AM312人体红外运动感应探头

　　这款热释电红外运动感应元件，是目前小体积人体感应类电子产品里应用极广的核心探测部件，日常接触到的楼道感应灯、智能安防入侵探测节点、非接触式自动开关、智能家居人体存在触发模块、小型自动感应皂液器、公共区域节能照明触发端，基本都能见到同规格元件的身影。做消费类电子结构设计的时候，这类元件的安装适配一直是容易出问题的环节——很多工程师初期选型只看电气参数，忽略了探头的外形干涉、感应窗口朝向、引脚焊盘位置和PCB布局的匹配度，等到打样回来才发现探头和外壳开孔对不齐，或者引脚长度和板上堆叠元件冲突，要么感应面被壳体结构遮挡导致探测距离缩水，要么引脚过短没法完成波峰焊，反复改板耽误项目进度。

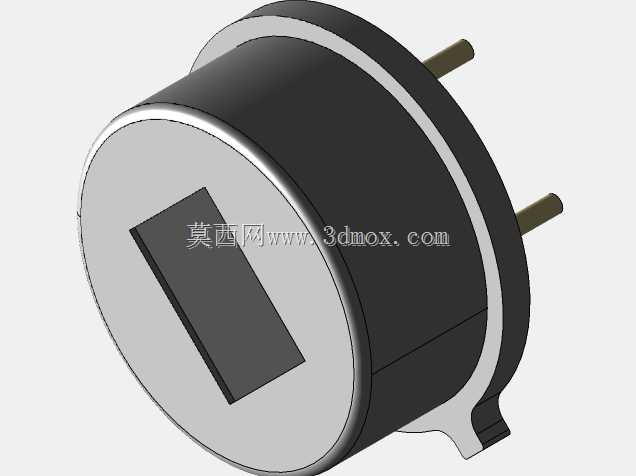

　　这个模型的建模逻辑完全贴合实际量产元件的真实尺寸，整体采用圆饼式封装结构，主体黑色塑壳部分的外径、前端感应窗口的方形区域尺寸、尾部两个直插引脚的中心距、引脚直径与伸出长度，还有壳体侧边的定位小凸耳的尺寸与位置，都完全对标量产实物的公差范围，做结构干涉检查的时候可以直接调用，不用再对着 datasheet 上的二维图反复核对尺寸。建模的时候特意还原了前端感应窗口的方形菲涅尔透镜安装位的凹陷结构，这个位置是结构设计里最需要注意的部分：外壳上对应的感应开孔必须完全覆盖这个方形区域，不能有筋位、卡扣、遮光胶条落在这个区域内，否则会直接切割红外探测的视场角，原本120度的探测锥角可能被遮挡到不足60度，近距离的人体移动都没法触发。

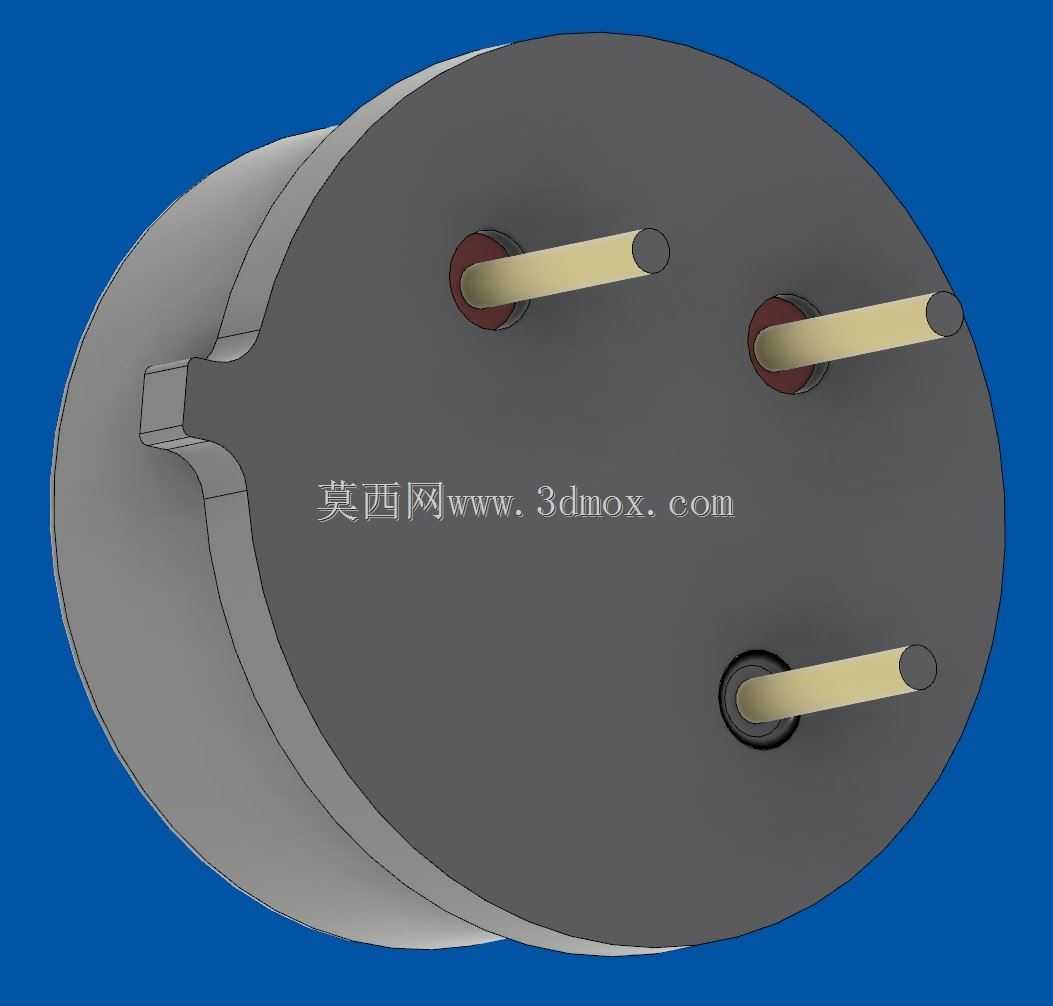

　　引脚部分的建模也做了写实处理，两个插针的位置严格对应直插封装的标准焊盘间距，引脚伸出壳体的长度刚好适配1.6mm厚度的常规FR4 PCB，焊盘穿过PCB后预留的焊锡长度符合波峰焊的工艺要求，不会出现引脚过长顶到外壳内壁，或者过短焊盘吃锡不足导致虚焊的问题。壳体侧边的小定位凸耳是很多建模者容易忽略的细节，这个凸耳在实际安装时是用来卡在PCB对应的定位缺口里的，防止焊接的时候探头转动，导致感应窗口偏斜，很多人建模的时候漏掉这个结构，做装配仿真的时候就没法发现PCB缺口和凸耳的干涉问题，实际生产时就会出现探头装不到位的情况。

　　从功能特性来说，这类PIR探头的核心是靠热释电材料探测人体发出的10μm左右波长的红外辐射，通过内部的场效应管做阻抗转换输出感应信号，本身不发射任何探测波束，功耗极低，非常适合电池供电的低功耗感应类产品。结构设计的时候除了安装尺寸匹配，还要注意探头周围不能放置发热量大的元件，比如功率电阻、LDO稳压芯片，这些元件的自身发热会被探头探测到，导致误触发或者灵敏度下降，模型里把探头的整体外形边界做了精准还原，在做PCB布局的时候可以直接把模型导入，划定探头周围的禁布区，避免发热元件靠得太近。

　　另外这个探头的安装高度也有讲究，一般在产品里安装高度离地面1.2-2.5米的时候探测效果最佳，倾斜安装的时候探测距离会有变化，做整机结构设计的时候，可以把这个探头模型装配到整机外壳里，配合外壳的感应开孔角度，模拟不同安装姿态下的探测范围覆盖，提前调整探头的安装倾角，不用等样机做出来再反复调整安装柱的高度。很多做智能小产品的团队，初期为了赶进度随便找个近似的传感器模型凑数，结果开模之后才发现探头和壳体不匹配，要么改模具要么换元件，浪费的成本远大于前期精准建模的投入，这种完全对标实物的三维模型，能在设计阶段就把安装干涉、窗口对齐、引脚匹配这些问题全部排查掉，大幅减少打样迭代的次数。

　　做这类感应元件的建模，最忌讳的就是只做个大概的圆柱外形，把引脚、定位凸耳、感应窗口的细节全部简化，那样的模型除了看着像，完全没法用于实际的结构设计，导入装配里检查干涉的时候会漏掉很多关键的冲突点，比如定位凸耳和PCB丝印的干涉、引脚和背面走线的冲突、感应窗口和壳体遮光筋的重叠，这些问题在简化模型里根本发现不了。这个模型把所有和装配相关的结构特征都做了还原，不管是做PCB布局的元件占位，还是做整机结构的装配检查，或者做产品渲染的效果展示，都能直接使用，不用再二次修改尺寸。
