热释电人体红外运动感应探测元件

　　做智能感应类设备结构设计的工程师，大多接触过这类热释电红外探测元件，小到楼道感应灯、卫生间自动冲水器，大到安防入侵探测装置、智能家居人体存在感应节点，都离不开这类核心探测部件的支撑。不同于主动式红外对射需要发射端与接收端配对布设，这类被动式探测元件依靠接收人体发出的特定波长红外辐射触发信号，布设时无需额外配置发射端，单颗元件即可完成一定锥角范围内的移动热源探测，在低功耗感应类产品中应用占比极高。

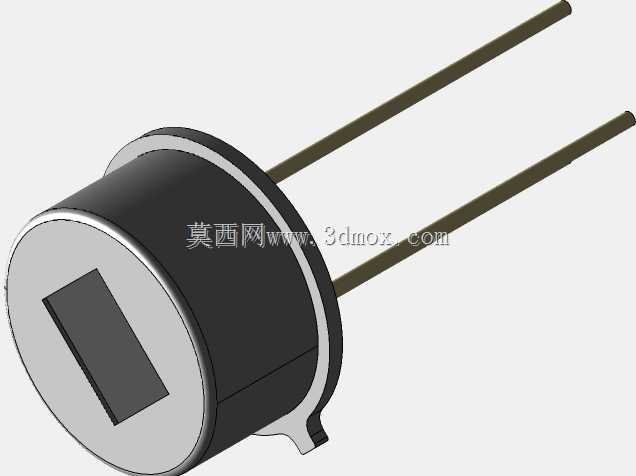

　　从结构设计角度看，这款元件采用经典的TO金属封装外形，圆柱形主体搭配前端方形感应窗口，两根平行直插引脚从封装尾部引出，适配常规波峰焊、手工焊的加工工艺，在PCB布局时无需额外设计异形焊盘，常规2.54mm间距的通孔焊盘即可满足安装需求。元件前端的方形窗口是红外滤光片安装位，设计时仅允许特定波长的红外辐射进入封装内部，避免环境中可见光、其他波段热源辐射造成误触发，封装外壳采用金属材质，一方面可以屏蔽外界电磁干扰对内部感应晶片的影响，另一方面也能为内部的热释电晶片、场效应管提供可靠的机械防护，避免装配过程中外力挤压造成内部晶片碎裂。

　　在实际产品选型适配时，首先要明确元件的探测锥角范围，这类常规直插封装的PIR元件，裸元件的探测锥角通常在120度左右，搭配不同结构的菲涅尔透镜可以调整探测距离与探测角度，比如楼道灯常用的长距离探测透镜可以将探测距离拉伸到5-7米，而近距离存在感应的透镜则会压缩探测距离到1-2米，同时扩大近场探测范围避免死角。安装边界上需要注意，元件的感应窗口前方不能有不透红外的遮挡物，哪怕是普通透明亚克力、普通玻璃都会大幅衰减红外信号，因此结构设计时感应窗口位置必须搭配专用的红外透窗材料，或者直接将菲涅尔透镜紧贴元件窗口安装，两者之间的间隙不能超过1mm，否则会造成探测范围偏移、灵敏度下降的问题。

　　引脚设计上，两根引脚分别对应电源与信号输出，部分同类型元件会增加接地引脚提升抗干扰能力，这款双引脚设计的元件在PCB布局时需要在引脚周边预留0.5mm以上的绝缘间隙，避免焊锡连桥造成短路，同时元件本体距离PCB板上的发热元件（比如电源芯片、功率电阻）至少要保持10mm以上的距离，避免板载热源的热辐射传导到元件上，造成温漂引发的误触发。在做手持类感应设备设计时，还要考虑元件的抗振动性能，金属封装的引脚与本体连接强度足够，常规的跌落、运输振动不会造成内部结构损坏，但要避免在元件本体上施加侧向压力，否则容易造成封装尾部的引脚密封处开裂，影响元件的长期稳定性。

　　从建模还原的角度看，这款模型精准还原了元件的外形轮廓、引脚长度与直径、前端感应窗口的尺寸与位置，结构工程师在做整机结构布局时，可以直接将模型导入装配体，提前校验感应窗口与外壳透窗的对位精度，预留菲涅尔透镜的安装空间，同时核对引脚长度与PCB安装位的匹配度，避免开模后出现元件安装干涉、探测角度偏移的问题。不同于很多通用类电子元件模型只做外形简化，这款模型还原了封装侧面的定位凸点结构，这个凸点是生产过程中的封装定位标记，在做自动化插件工艺设计时，可以通过这个凸点做视觉定位，确保元件插件时的极性方向正确，避免反向插装造成的功能失效。

　　在不同场景的结构适配中，还要考虑元件的工作环境温度，这类热释电元件的灵敏度会随环境温度接近人体温度时出现下降，因此在做户外类感应设备设计时，不能将元件安装在阳光直射的位置，也不能靠近空调出风口、暖气散热片这类温度快速变化的位置，结构设计时可以在元件周边增加隔热衬套，减少环境温度快速变化对元件的影响。如果是做电池供电的低功耗设备，还要注意元件的静态功耗参数，这类元件的静态电流通常在微安级别，搭配低功耗信号处理电路，可以实现整机长续航，结构设计时不需要为元件额外设计散热结构，因为元件本身工作时的发热量极低，正常工作状态下本体温度与环境温度几乎一致。
