立式平口混凝土搅拌设备结构设计

　　这款立式搅拌设备主要面向小规模现场拌合作业场景，在乡村自建房施工、小型预制构件厂、市政零星维修工程中应用广泛，可完成塑性混凝土、半干硬性混凝土、干粉砂浆、小型骨料拌合物的均匀混合作业，适配无大型商混站覆盖的零散施工需求，设备整体采用圆柱型敞口罐体结构，三根支腿沿罐体周向均匀分布，支腿底部带方形安装法兰盘，可通过膨胀螺栓直接固定在硬化的混凝土地面上，安装时需保证三个支腿的支撑面处于同一水平面，避免运行过程中出现罐体偏摆、传动部件受力不均的问题。

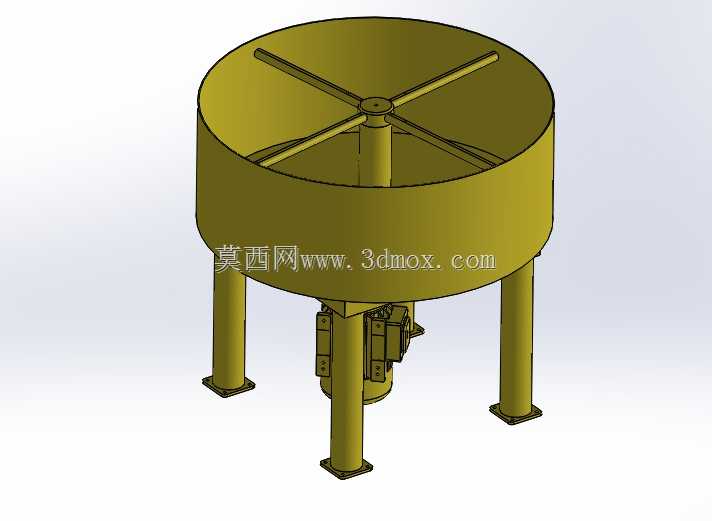

　　罐体内部的搅拌组件采用中心立轴搭配十字辐射状搅拌桨的结构，桨叶沿径向延伸至接近罐体内壁的位置，搅拌作业时立轴带动桨叶做定轴回转，可带动罐内物料做周向翻动与径向对流，避免罐壁位置出现物料粘黏、搅拌死角的问题，相比传统倾斜式搅拌筒，平口立式结构的进料口完全开放，现场作业时可通过人工、小型装载机直接从罐体上方投料，投料过程无遮挡，适配多种上料方式，单次搅拌循环的物料装载高度不超过罐体直段高度的三分之二，防止搅拌过程中物料溢出。

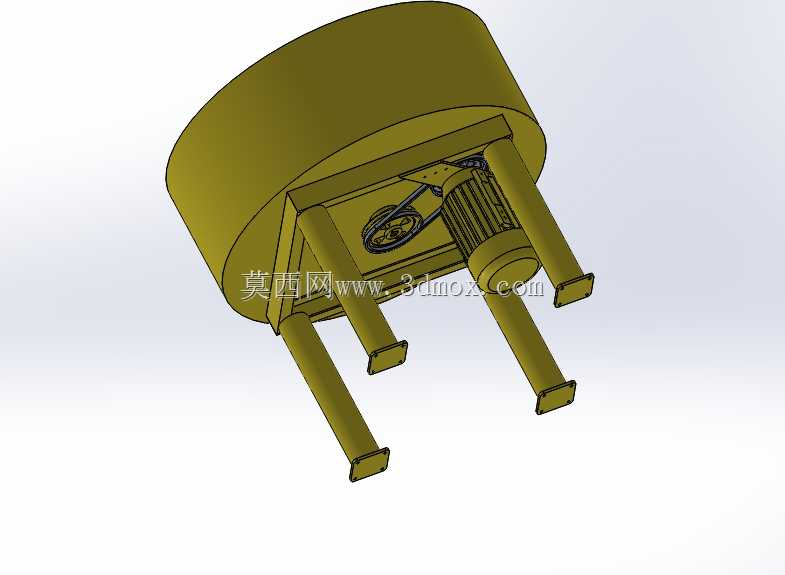

　　传动部分布置在罐体下方的中心位置，采用立式减速结构直接连接搅拌立轴，省去了皮带传动、链传动的中间传动环节，传动效率更高，同时减少了外露传动部件的安全防护需求，日常维护时仅需定期检查减速箱的润滑油位、立轴位置的密封件磨损情况即可，设备整体的重心沿中心立轴垂直分布，运行过程中动载荷较小，对安装基础的承载力要求低于同容量的滚筒式搅拌设备，适合在临时施工场地快速部署。

　　从结构设计逻辑来看，罐体采用等厚度圆柱筒结构，底部为锥形收口设计，既可以保证罐体的结构刚度，减少满载物料时的筒壁变形，也能避免底部积料，卸料时可通过罐体侧下方的卸料口完成出料，配合搅拌桨的回转推送，卸料残留率控制在较低水平。支腿采用等截面圆柱型钢构件，与罐体底部的焊接位置加设三角加强筋，可承受满载时的垂直载荷与搅拌作业产生的交变侧向力，支腿的高度预留了底部传动部件的检修空间，日常检修时无需吊起罐体即可完成减速箱、密封件的更换作业。

　　在实际选型适配中，这类设备的作业半径较小，不需要配套复杂的上料、出料辅助机构，整体占地面积仅为同生产率滚筒搅拌机的六成左右，适合场地狭窄的施工区域使用，搅拌桨的转速设定在中低区间，既可以保证物料的混合均匀度，也不会因为转速过高导致物料离析，针对不同的物料拌合需求，还可以通过更换桨叶形式适配干粉料、湿料的不同搅拌工况，设备的外露金属结构件均做了防锈涂装处理，可适应露天施工的潮湿、多尘作业环境，接线部分采用防水接线盒设计，满足户外临时用电的安全要求。

　　建模过程中对各部件的装配关系做了完整还原，包括支腿与罐体的焊接位置、搅拌桨与立轴的连接方式、传动部件的安装定位、底部法兰的安装孔位尺寸都做了1:1的参数化建模，可直接用于结构受力校核、安装基础尺寸设计、易损件的测绘加工，模型中对罐体壁厚、支腿截面尺寸、搅拌桨的安装角度都做了符合工程实际的参数设定，没有出现结构干涉、装配间隙不合理的问题，可作为同类小型搅拌设备设计的参考原型，也可用于施工方案布置中的设备占位模型，辅助完成施工场地的平面布置规划。
