长槽式混凝土预制件振捣作业设备结构

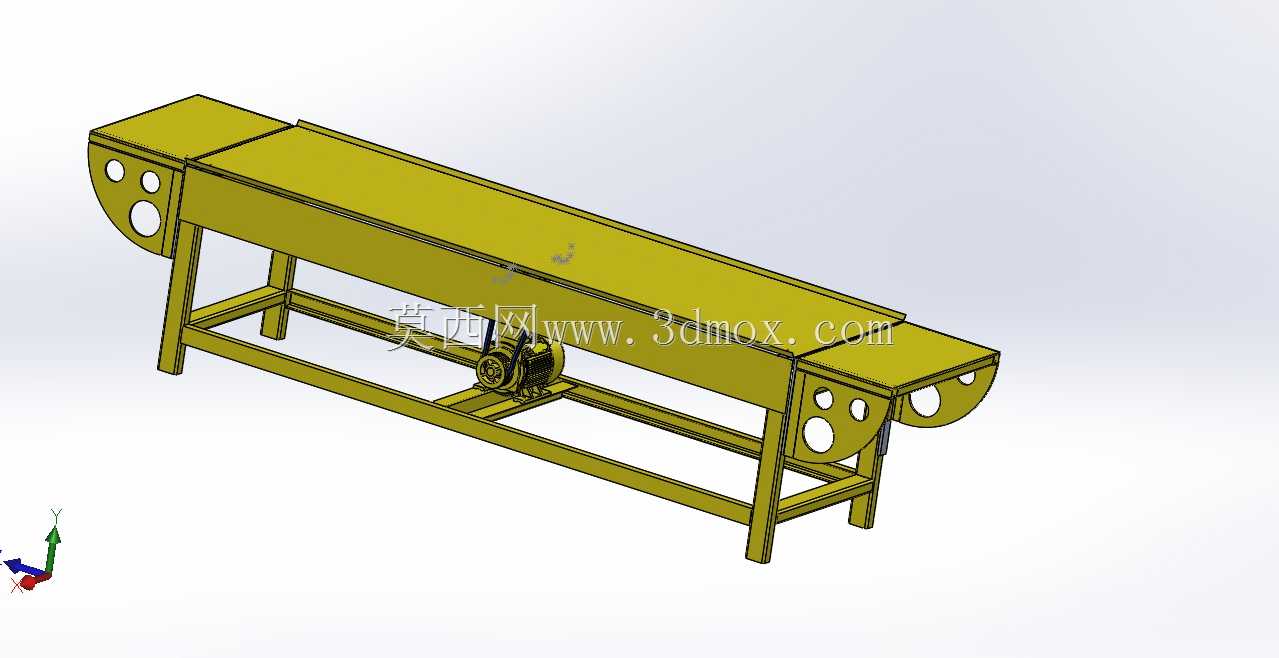

　　在预制构件生产厂区、小型砼制品加工站点，这类长槽式振捣设备是匹配批量条形预制件生产的核心作业单元，和常规平面振动台不同，它的作业面采用通长槽型结构，刚好适配路沿石、小型过梁、预制沟槽件这类长条形砼制品的成型振捣需求，不用反复调整工件位置，单次上料即可完成整批次工件的振实作业。从结构设计逻辑来看，整机采用型钢焊接框架作为承载主体，底部支腿做了斜向加强筋布置，抵消振动电机高频作业时产生的横向摆动力，避免设备长期运行出现焊缝开裂、支腿变形的问题；槽体两端的端板上预留了多组不同直径的半圆避让槽，是为了匹配不同规格预制件的端头伸出需求，比如带钢筋外露的预制过梁、带连接端头的预制桩段，振捣时不用额外垫高工件，

　　直接将钢筋端头卡入对应槽位即可固定工件位置，防止振捣过程中工件偏移。设备的激振单元采用侧置式安装布局，将振动电机固定在槽体底部的加强筋板上，激振力直接传递到槽体工作面，相比底置电机的结构，这种布局能减少振动能量在机架上的无效损耗，同时降低设备整体安装高度，方便作业人员上下料操作；槽体和机架之间采用减震垫做柔性连接，阻断振动向地面传递，避免作业时对厂区其他精密设备造成干扰，也能降低设备运行的噪音水平。从安装边界来看，整机为长条形布局，长度方向适配常规6米以内的预制件生产需求，宽度方向控制在1.2米以内，不需要占用过大的厂区作业面积，设备就位时只需要在地面做简单的硬化找平，不需要预埋地脚螺栓，依靠设备自身重量和减震垫的摩擦力即可固定，

　　转场移动也比较方便。实际作业过程中，将装好砼料的模具沿槽体长度方向依次摆放，启动振动电机后，高频激振力会带动槽体及模具产生垂直方向的规律振动，快速排出砼料内部夹杂的气泡，让砼料均匀填充模具各个角落，避免预制件出现蜂窝、麻面、内部空洞等质量缺陷；相比人工插捣作业，这种设备的振实效率能提升4倍以上，且振实密度均匀性更好，能有效降低预制件的废品率。设计时特意将槽体工作面做了3mm的钢板加厚处理，长期接触模具磕碰、砼料洒落腐蚀也不容易出现变形凹陷，槽体边缘做了折边加强，既提升了槽体整体刚性，也能防止振捣时砼料洒落到设备外侧；两端的避让槽边缘做了圆弧打磨处理，避免取放工件时刮蹭模具或者划伤作业人员。设备的传动部位加装了可拆卸的安全防护罩，

　　防止作业时杂物卷入电机传动部位，日常维护时只需要拆下防护罩即可检查皮带张紧度、加注润滑脂，维护操作空间充足，不需要拆解设备主体结构。针对不同砼料配比的振捣需求，电机安装座预留了多组调节孔位，可以通过调整振动电机的偏心块夹角来调整激振力大小，适配干硬性砼、塑性砼等不同性状物料的振捣作业，不用更换电机即可满足不同产品的生产工艺要求。
