枪械战术挂载导轨连接支架结构

　　该结构件属于轻武器战术扩展系统的核心连接部件，主要应用在民用射击运动、战术训练场景下的枪械附件挂载环节，承担导轨与枪身本体之间的载荷传递、位置固定功能，可适配对应型号栓动步枪的护木位置，为瞄准镜、战术灯、激光指示器等外置附件提供稳定的安装基准。从实际使用场景来看，这类支架需要承受枪械射击时产生的周期性后坐冲击，同时要保证多次拆装后的位置重复精度，避免附件光轴偏移影响射击校准结果，因此结构设计上优先考虑刚性与抗疲劳性能，整体采用一体化铣削成型的结构逻辑，减少拼接缝隙带来的形变余量。

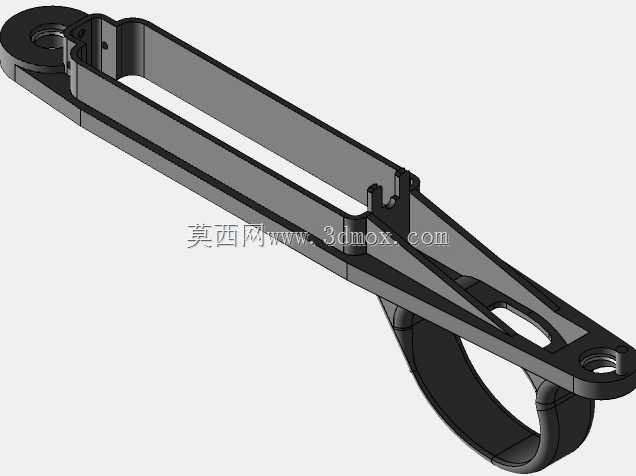

　　从功能特性上看，该构件一端设置带同轴安装孔的铰接基座，可通过销轴与枪身预设的连接座形成转动副，满足支架开合或位置调整的需求，铰接孔内预留了衬套安装空间，可加装耐磨衬套降低反复转动带来的磨损，延长构件使用寿命；主体段采用长条形镂空框架结构，在保证整体抗弯截面模量的前提下尽可能削减非受力区域的材料冗余，降低整体重量，避免挂载后枪械前端重心过度偏移影响据枪稳定性；框架内侧设置有限位卡槽，可在支架闭合到位后与枪身对应凸台卡合，消除横向窜动间隙，保证安装刚性；另一端设置环形抱箍结构，抱箍上预留紧固螺钉安装孔，可通过螺钉锁紧实现与枪身枪管或护木圆柱段的抱紧固定，抱箍内侧预留了防滑纹加工余量，安装后可增大接触摩擦力，避免后坐力作用下支架出现轴向滑移。

　　设计过程中首先需要匹配对应枪械的安装边界尺寸，铰接端的孔位中心距、抱箍的内孔直径需要与枪身连接座、对应圆柱段的外径保持严格公差配合，铰接孔与抱箍中心的轴线平行度需要控制在合理范围内，避免安装后出现别卡问题；主体段的镂空槽宽度、壁厚需要经过受力校核，在连续后坐冲击载荷下，构件的最大形变量需要控制在附件安装允许的范围内，保证瞄准类附件的光轴偏移量在校准允许阈值内；构件的所有棱边都做了倒圆角处理，避免尖锐边角划伤操作人员，同时降低应力集中系数，提升构件的抗冲击疲劳寿命。

　　从安装边界来看，该支架整体为细长型结构，安装后沿枪械轴向延伸，横向突出尺寸控制在护木轮廓范围内，不会额外增加枪械的横向宽度，影响携行便利性；铰接端的安装孔位与枪身原有连接孔完全同轴，不需要对枪身进行额外打孔改装，可直接替换原有同位置构件，降低改装成本；抱箍位置的紧固螺钉采用标准内六角规格，可通过通用工具完成拆装，不需要专用工装，方便野外场景下的维护调整。构件表面采用硬质阳极氧化处理的工艺预留，可提升表面耐磨性能与抗腐蚀能力，适应不同温湿度环境下的使用需求，避免长期使用后出现锈蚀、磨损导致的配合间隙增大问题。
