卷合式薄板连接铰链结构设计

　　这类卷合式薄板铰链，日常在小型电子设备外壳、便携收纳盒、轻薄型防护盖板上的应用十分普遍，和常见的穿轴式合页不同，它直接依托板材自身弯折形成铰接回转结构，不需要额外配置销轴零件，在小尺寸、低载荷的转动连接场景里，能大幅减少零件数量，简化装配流程。从实际使用场景来看，这类铰链适配的都是厚度较薄的金属或硬质塑料板材，常见于消费电子的电池仓盖板、小型仪器的检修翻盖、便携工具箱的开合连接部位，这类场景对连接件的外露厚度要求很高，传统带独立销轴的合页会在板材外侧形成凸起，既影响外观平整度，也容易在狭小安装空间里和周边结构产生干涉，而这种卷边式的铰接结构，回转部位完全和板材侧边整合，安装后整体外表面可以做到完全齐平，不会有突出的结构件。设计这类铰链的时候，首先要确认的是铰接部位的回转间隙，卷合形成的筒状结构内径要和配合的卷边外径保留合理的活动间隙，间隙过小会导致转动卡滞，甚至在多次开合后因为摩擦磨损出现涂层脱落、基材卡咬的问题，间隙过大则会让两个连接的板材之间出现窜动，开合时产生松动晃量，影响使用手感和连接精度。板材的弯折半径是设计里的核心参数，要根据所选材料的延展率确定最小弯折半径，避免卷边过程中出现材料开裂，尤其是采用冷轧钢板、铝合金薄板这类常用材料时，弯折处的圆角不能小于材料厚度的1.2倍，否则弯折部位的应力集中会大幅降低结构强度，经过多次开合弯折后容易出现断裂失效。从安装边界来看，这类铰链不需要额外的安装孔位，

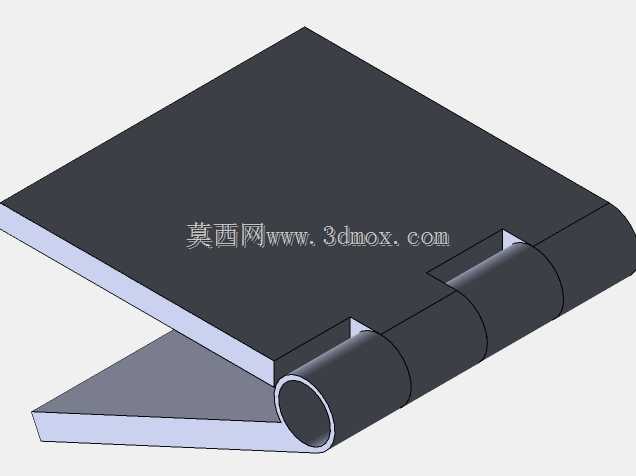

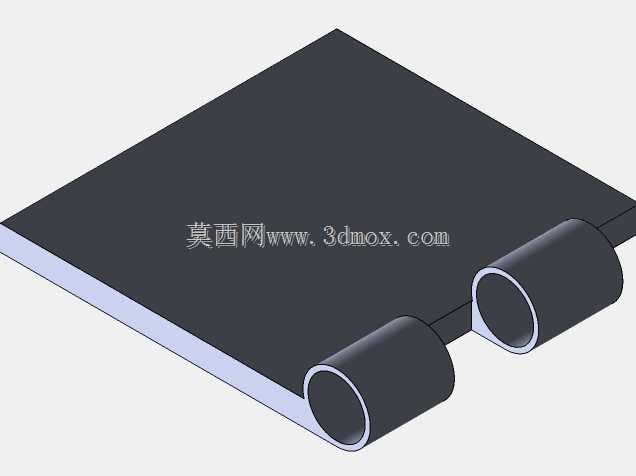

　　两个待连接的板材分别在对接边加工出对应的卷边结构，装配时将一侧的卷边卡入另一侧卷边的间隙中，直接形成回转副，整个连接部位的宽度只需要预留出卷边直径的尺寸即可，不需要额外预留合页安装的螺钉固定空间，对于内部空间紧凑的小型设备来说，能有效提升内部空间利用率。实际使用中，这类铰链的转动角度通常可以达到180度以上，能够满足盖板完全翻开的使用需求，卷边的接触面积相比单点铰接更大，转动过程中的受力分布更均匀，在频繁开合的场景下，磨损速度比单点铰接结构更慢，使用寿命更长。设计时还要注意卷边的分段设计，也就是在整根铰接边上间隔设置卷合段，不要整根边全部做成连续卷边，分段式的卷边既可以减少装配时的插入阻力，

　　也能避免因为板材长度方向的加工误差导致整根卷边不同轴，出现转动卡滞的问题，分段的间距可以根据板材的整体长度调整，长度较短的板材设置2-3段卷边即可，长度较长的板材可以适当增加卷边段数，保证整个铰接边的受力均匀。另外，卷边的末端要做微小的收口处理，避免装配后两个板材在轴向出现窜动脱出，不需要额外加装轴向限位零件，依靠卷边自身的收口结构就能实现轴向定位，进一步减少零件数量。这类结构在加工时，只需要通过冲压模具一次弯折成型，不需要后续的销轴装配、螺钉固定等工序，非常适合大批量生产，加工成本相比传统合页连接方案有明显优势，而且因为没有额外的零散零件，后续产品回收拆解时也更方便，符合小型消费类产品的快装快拆设计需求。在做三维建模的时候，

　　要重点验证卷边部位的干涉情况，模拟整个开合转动过程中两个板材的相对位置，确认在最大开合角度下，板材的对接边不会出现碰撞，同时要检查闭合状态下两个板材的贴合面是否完全对齐，避免出现高低差影响外观。还要注意卷边部位的材料厚度变化，弯折过程中材料外侧会受拉伸薄，内侧会受压增厚，建模时要预留出材料形变的空间，不要按照板材原始厚度做完全零间隙的配合，否则实际加工出来的零件会因为弯折处的材料厚度变化出现装配困难。对于有密封需求的使用场景，还可以在两个板材的对接面预留密封胶条的安装槽，铰链的卷边结构不会影响密封胶条的连续布置，相比外置合页会打断密封面的问题，这种集成式的铰链结构能更好地保障盖板的密封性能，在有一定防尘防水要求的小型设备上也能适用。
