手抛发射式小型无人机结构设计

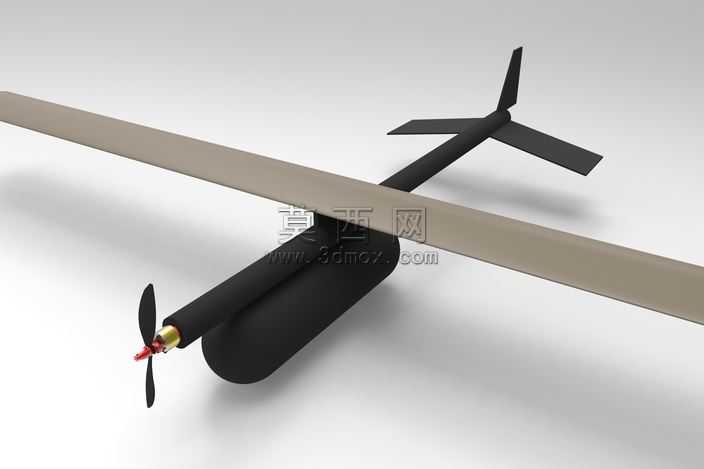

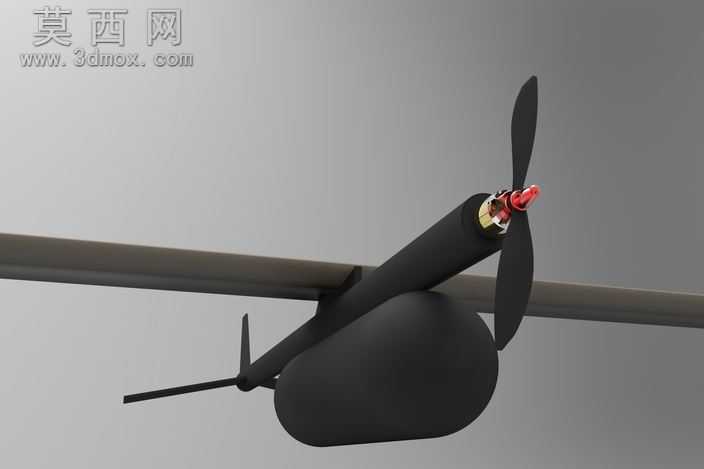

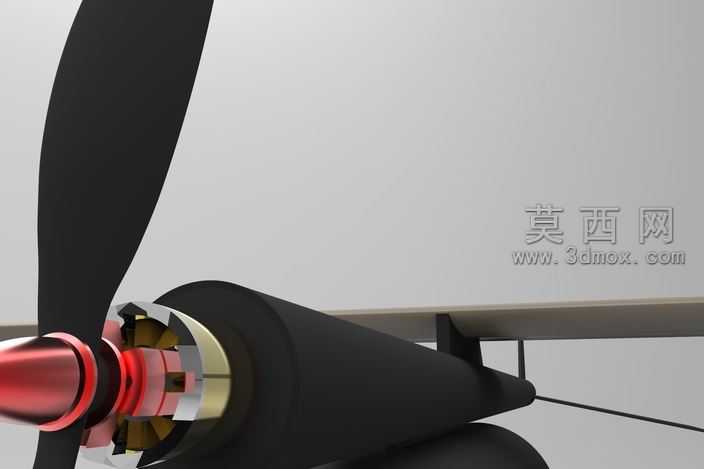

该手发射无人机的三维建模过程围绕便携性与快速部署的核心需求展开，首先在三维软件中完成整体气动外形的参数化搭建，针对手抛起飞的特性，对机身重心位置进行反复校准，将最大起飞重量控制在4公斤，确保单人即可完成投掷起飞操作。建模阶段优先拆分核心功能模块，机头位置的动力单元采用分层结构设计，从整流罩到桨毂、桨叶依次完成独立建模，螺旋桨选用大尺寸两叶构型，在软件中模拟不同桨距角下的气动效率，匹配低速起飞阶段的推力需求，桨叶曲面通过样条曲线拟合完成，保证翼型的平滑过渡，减少飞行过程中的气流阻力。机身主体采用流线型锥状设计，在建模时对蒙皮厚度进行参数化控制，兼顾结构强度与轻量化要求，尾翼部分通过支撑杆与机身连接，建模时对连接节点的受力结构做了加强处理，模拟手抛瞬间的冲击载荷，避免起飞阶段结构损坏。材质渲染阶段，螺旋桨部件赋予哑光黑色复合材料材质，添加细微的颗粒质感模拟碳纤维材质的表面纹理，机头整流罩采用亮面红色金属漆材质，调整反射参数模拟航空铝合金的金属光泽，机身主体赋予浅灰色哑光航空蒙皮材质，添加轻微的做旧质感提升真实度，连接结构件赋予金属原色材质，区分不同部件的材质属性。结构设计上充分考虑手发射的使用场景，整机无额外起落架结构，进一步降低整机重量，动力模块与机身采用快拆式连接结构，在三维软件中完成装配干涉检查，确保各部件拆装过程无卡滞，内部预留航电设备与电池的安装空间，对布线通道做了隐藏式设计，保证机身外表面的气动完整性。渲染阶段搭建了简洁的影棚环境，采用柔和的侧光打亮机身轮廓，突出螺旋桨与机头结构的细节层次，通过景深效果虚化背景，将视觉焦点集中在动力单元的结构细节上，完整呈现该手发射无人机的设计特点与结构优势。
