气道正压呼吸机气路通风结构设计

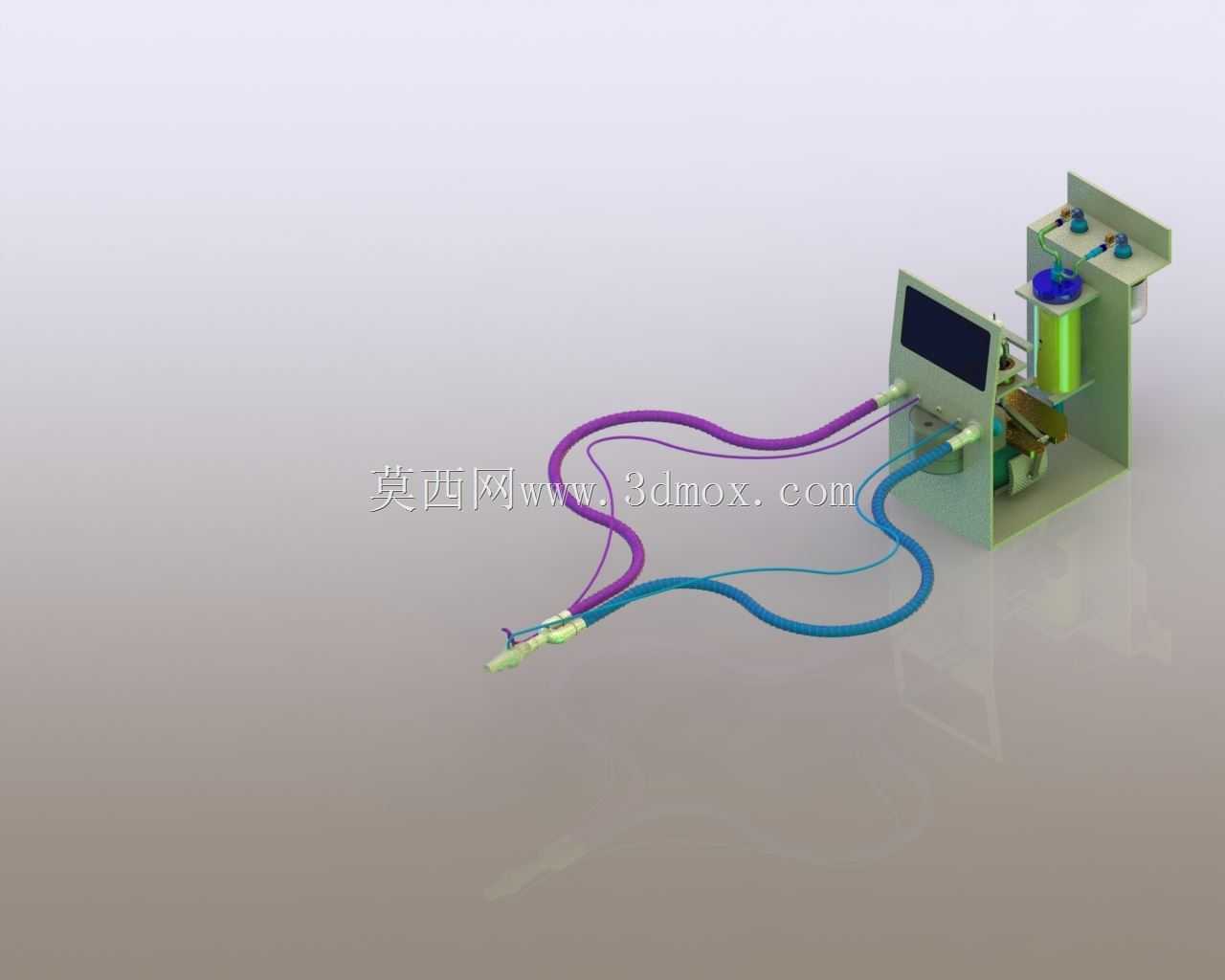

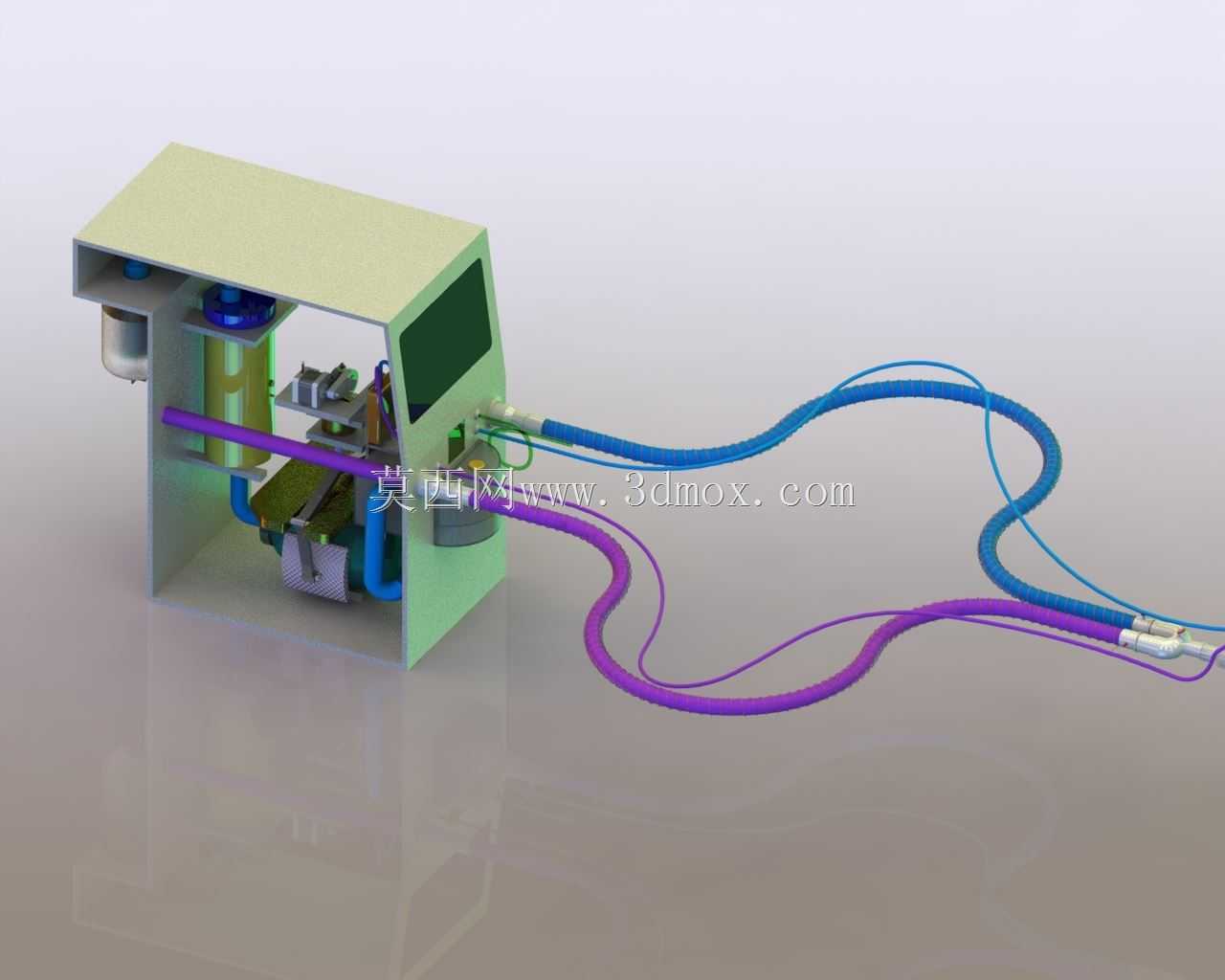

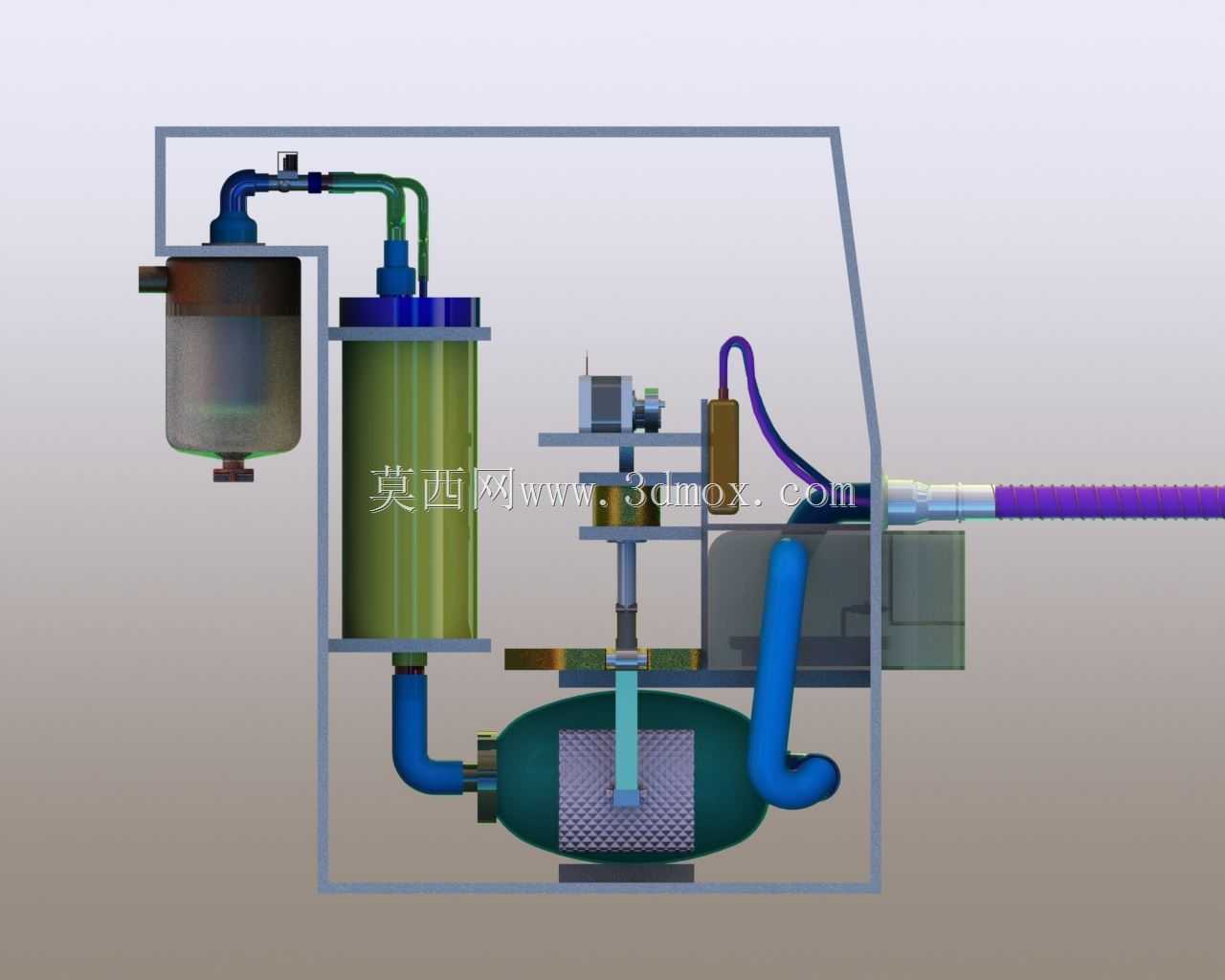

　　这套三维结构呈现的是气道正压通气设备的核心气路通风单元，在临床呼吸支持场景中，这类结构是保障通气压力稳定、气流输送平顺的核心载体，日常应用覆盖睡眠呼吸暂停干预、轻症呼吸衰竭支持、术后呼吸功能恢复等多个场景，设备运行时需要持续输出符合压力阈值的洁净气流，通过外接管路输送至患者呼吸端，整个气路的压损控制、密封可靠性直接决定了临床使用的舒适度与治疗效果。从结构布局来看，设计阶段优先考虑了气路的最短路径原则，核心动力与过滤单元集成在主机壳体内侧，减少冗余弯折带来的压力损耗，主机壳体采用半包围式钣金结构，既为内部组件提供安装支撑，也能隔绝运行过程中动力组件产生的振动与噪音，避免干扰使用者休息。内部的气路分配结构做了分层设计，

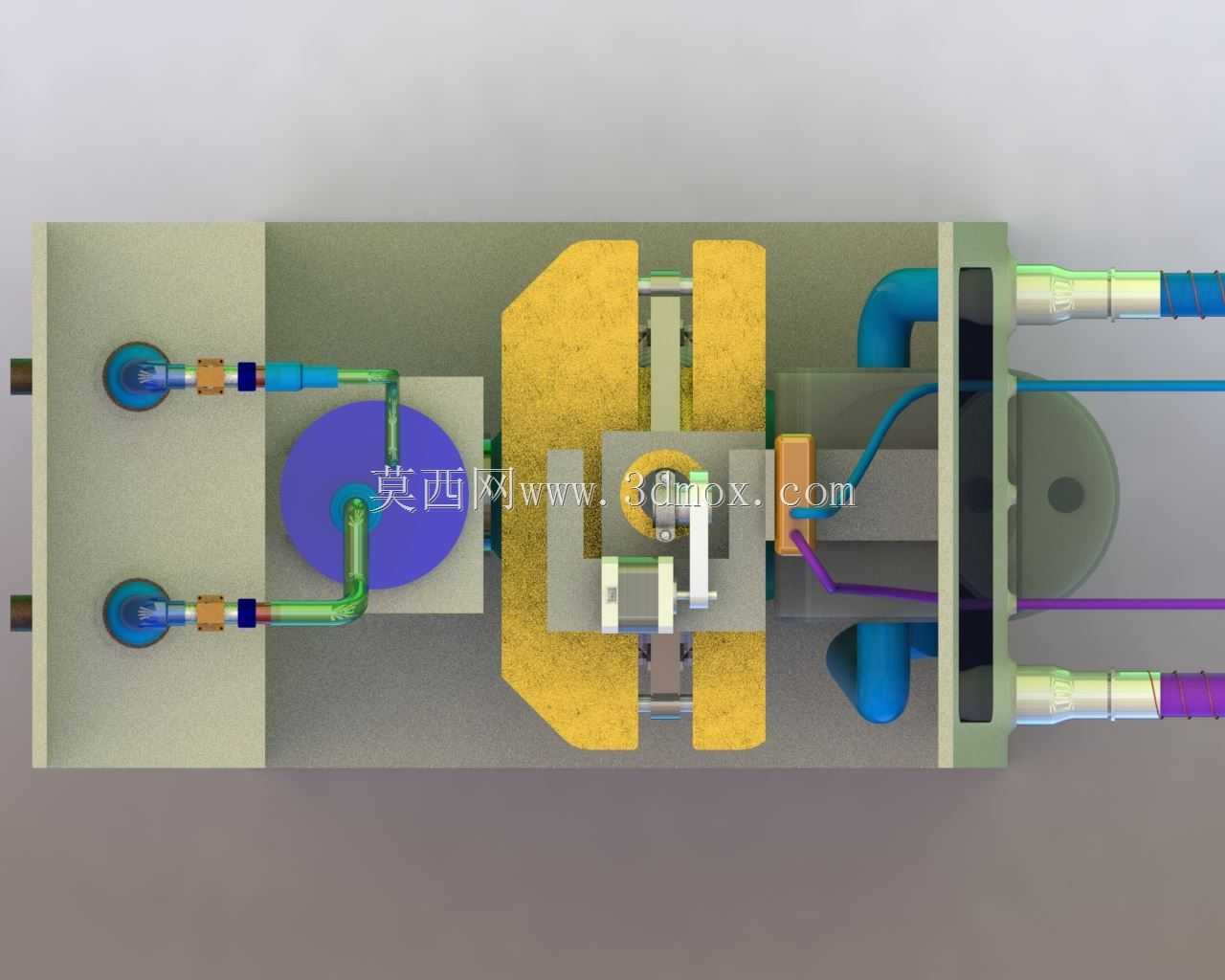

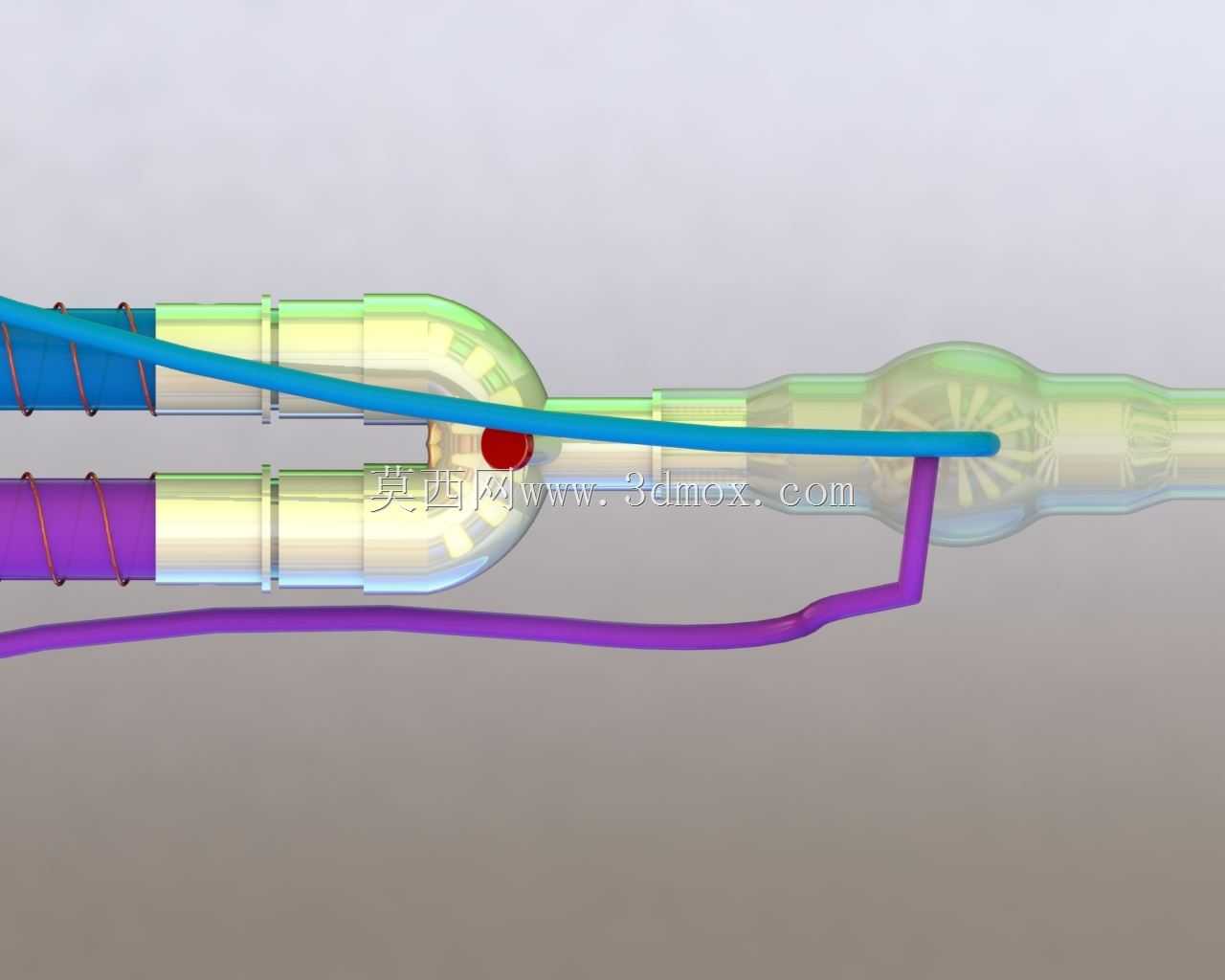

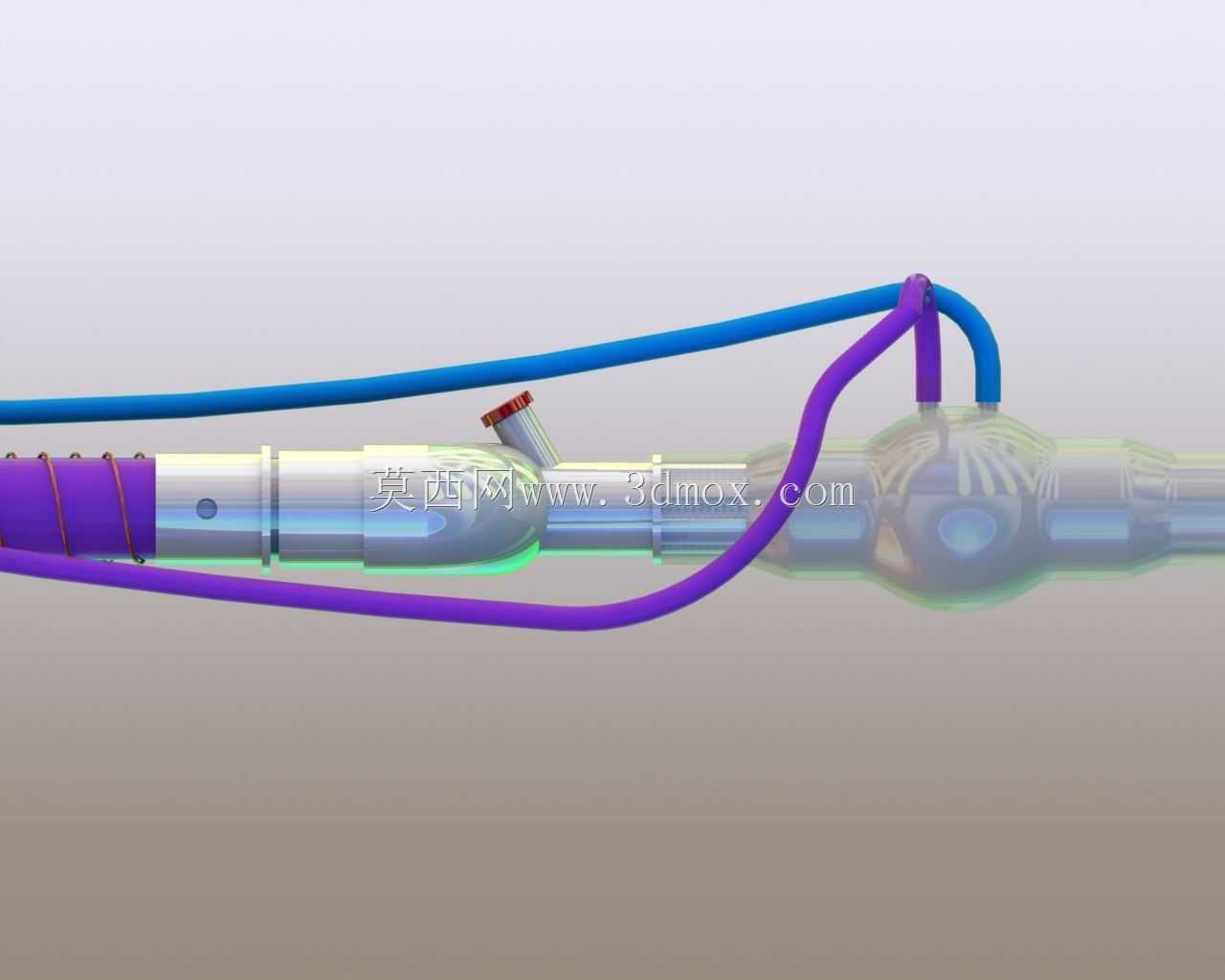

　　动力输出端先经过缓冲气腔，将泵体输出的脉动气流做匀压处理，再通过分级接口连接不同管径的外接管路，图中可见的蓝、紫双色管路分别对应主供气路与压力监测采样气路，两路管路并行排布但做了物理分隔，避免供气气流的压力波动干扰监测数据的准确性。安装边界方面，主机壳体的安装基准面做了平整化处理，底部预留了标准的固定孔位，可适配桌面放置、壁挂安装两种场景，外接管路的接口采用快插式结构，接口的插拔力控制在单手可操作的区间，同时保证连接后在0-30cmH2O的常规工作压力范围内无泄漏，管路的弯曲半径做了限位设计，避免使用过程中管路过度弯折导致气路堵死，影响通气安全。设计过程中针对气路的流道做了多次优化，所有流道的转角处都采用圆弧过渡，没有直角突变结构，

　　减少气流在转角处形成的涡流噪音，同时也降低了流道内的冷凝水堆积风险，内部的过滤组件安装位采用抽拉式结构，无需拆解主机壳体即可完成过滤耗材的更换，日常维护的操作门槛极低。考虑到设备的使用场景多为居家或者普通病房，整体结构的外露部分没有尖锐棱角，所有管路的连接端都做了圆角处理，避免磕碰划伤，壳体外侧预留的显示屏安装位可以实时展示当前通气压力、气流流量等运行参数，操作按键区设置在壳体侧前方，使用者卧位即可完成参数调整操作。气路的密封结构全部采用径向密封设计，相比端面密封对安装公差的容忍度更高，批量装配时的一致性更好，也能减少长期使用后密封件老化带来的泄漏风险，内部的动力组件安装位设置了硅胶减震垫，阻断泵体运行的振动传递到壳体，

　　降低整机运行的噪音水平，实测在常规工作压力下，整机一米处的噪音可以控制在30分贝以内，不会干扰正常睡眠。管路的长度预留了足够的活动余量，使用者在睡眠过程中翻身移位不会牵拉到管路接口导致脱落，管路材质选用柔性医用级材质，长期接触皮肤不会产生刺激，同时具备良好的抗弯折性能，反复弯折后不会出现死折影响气流通行。整个结构的装配逻辑采用模块化设计，各个功能单元都可以独立拆解，后期维修时可以单独更换故障组件，无需整体报废，降低全生命周期的使用成本，内部的走线与气路完全分离，避免管路冷凝水渗漏接触电路带来的安全隐患，强弱电的走线槽也做了物理分隔，满足医用电气设备的安全规范要求。
