迷你胶囊扭蛋玩具机结构设计

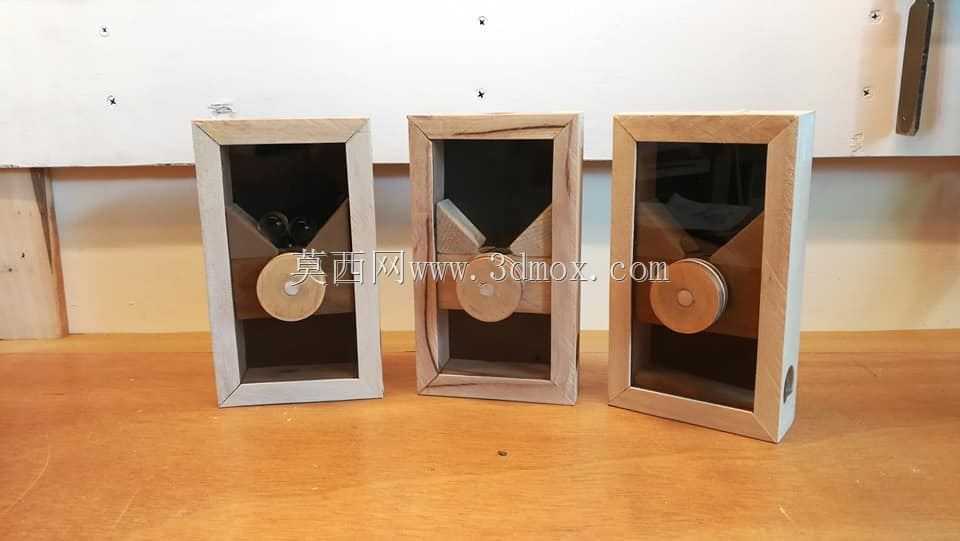

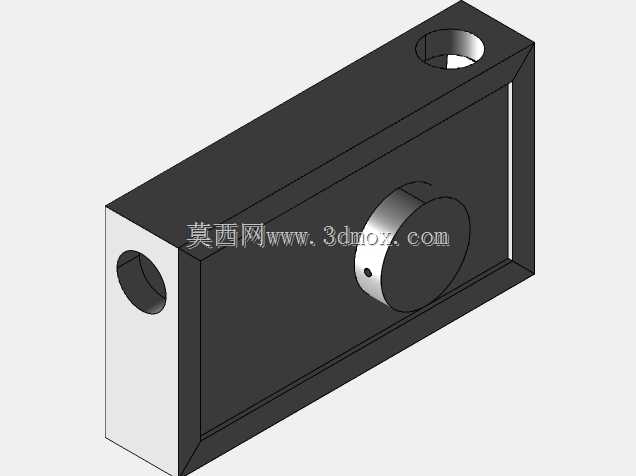

　　这款迷你胶囊扭蛋装置的设计初衷，是适配桌面级文创展示、潮玩手办周边配套的小型互动场景，区别于商用大尺寸扭蛋设备，它的整体外廓控制在单手握持可收纳的范围，外壳采用框式拼接结构，正面预留透明视窗区域，无需拆解即可直接观察内部胶囊的存储与出舱状态，外框的拼接边做了45度倒角咬合设计，组装时无需额外紧固件即可实现基础定位，后续打样可根据材质特性选择木质激光切割或者3D打印成型，两种工艺都能直接适配现有结构的公差预留。

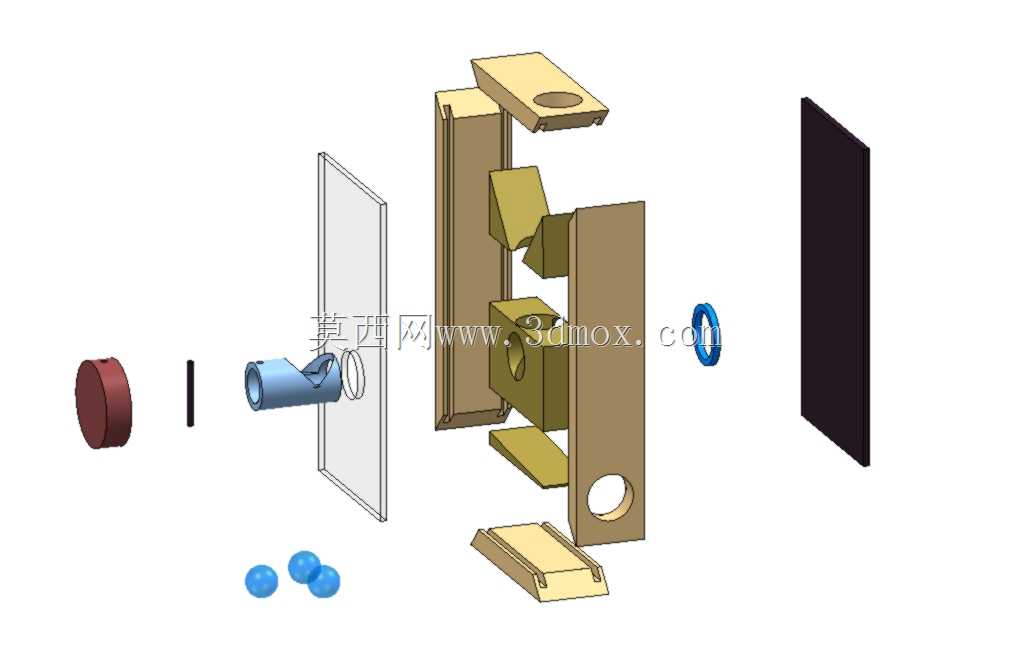

　　内部核心的出舱轮采用偏心轮结构，轮体上开有和标准迷你胶囊尺寸匹配的半圆容置槽，转动外置旋钮时，轮体同步旋转，容置槽转到上方储料腔位置时，单颗胶囊在重力作用下落入槽内，随着轮体继续转动到下方出舱口位置，胶囊顺着倾斜的导槽滑出设备，整个传动路径没有额外的弹性零件，依靠结构本身的形位公差实现卡滞防护，轮体和两侧框板的配合间隙控制在0.2mm，既保证转动顺滑无卡顿，也不会出现胶囊卡入缝隙的故障。

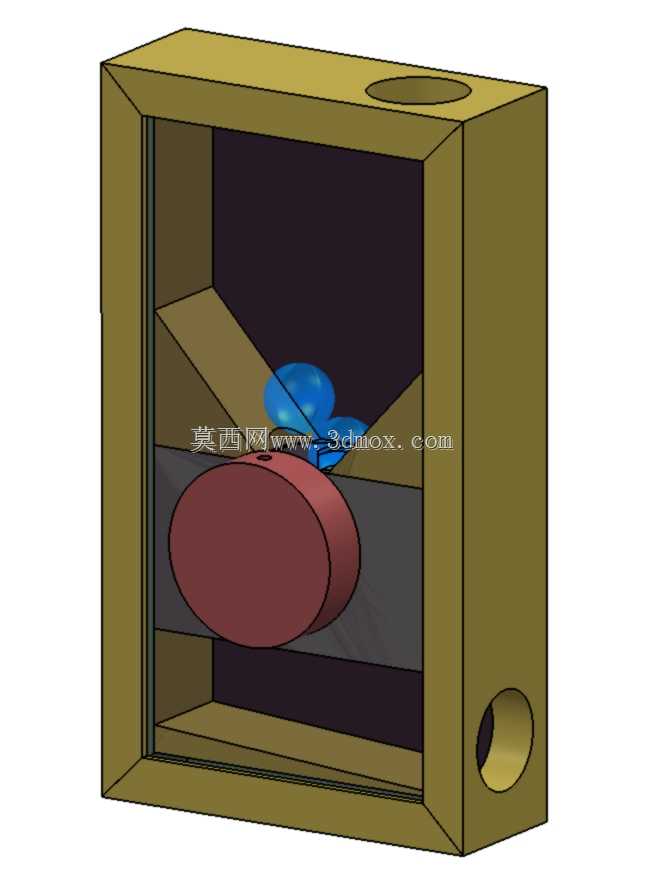

　　储料腔的内部侧壁做了倾斜导面设计，角度设置为35度，刚好大于迷你胶囊外壳的静摩擦角，能够保证所有胶囊在重力作用下持续向出舱轮位置聚拢，不会出现腔体内死角积料的问题，出舱口的尺寸比单颗胶囊外径大2mm，边缘做了R1.5的圆角过渡，避免胶囊滑出时出现卡阻或者表面刮花的情况，外置旋钮的位置设置在框体侧面偏下区域，转动时的力臂长度经过测算，单指即可轻松驱动轮体转动，不需要额外施加过大的力矩。

　　在安装边界的考量上，这款装置的底部做了1mm深度的内嵌防滑垫安装槽，放置在光滑桌面时不会因为旋钮转动的作用力出现位移，框体背部预留了可选的挂装孔位，既可以平放作为桌面互动摆件，也可以挂装在展示墙面上作为潮玩展示装置的互动模块，透明视窗采用嵌入式安装结构，槽位深度预留1.2mm，适配常见的亚克力板或者透明PVC片材，安装时直接推入槽位即可固定，不需要额外粘接，方便后期拆解维护或者更换视窗材质。

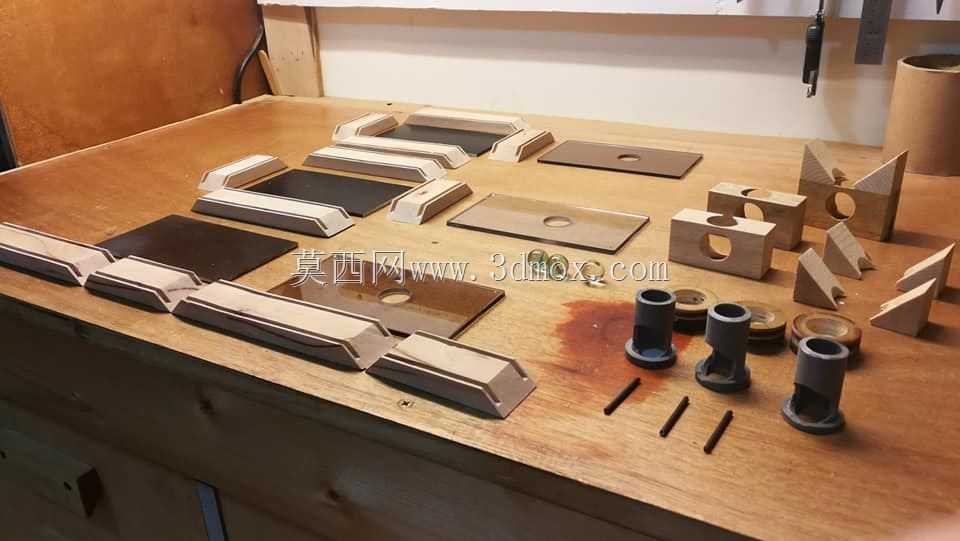

　　结构设计过程中特意规避了复杂的曲面结构，所有零件均为平面板材或者规则回转体，加工时不需要特殊的工装夹具，板材类零件可以通过激光切割、数控雕刻快速成型，回转体类的旋钮、出舱轮可以通过车床加工或者3D打印制作，整体装配流程不需要专业工具，普通人按照装配指引即可在十分钟内完成整机组装，出舱轮的转动阻尼依靠零件配合间隙自然形成，没有额外添加阻尼脂或者弹簧零件，长期使用也不会出现阻尼衰减或者零件失效的问题。

　　针对不同的使用场景，储料腔的容量可以通过调整外框的高度尺寸灵活适配，现有标准款的腔体可以容纳12-15颗标准尺寸的迷你胶囊，调整框体高度后可以扩展到20颗以上的存储容量，出舱轮的容置槽尺寸也可以根据配套胶囊的实际尺寸做参数化调整，不需要改动整体的传动结构逻辑，即可适配不同直径的胶囊类小物件，除了作为玩具扭蛋装置使用，也可以改装为小型糖果分发装置、桌面便签抽取装置，拓展性较强。

　　在结构强度的校核上，框体板材的厚度设置为5mm，采用木质材料时完全可以承受整机自重以及内部存储胶囊的重量，即使从1米高度意外跌落，框体的拼接结构也能分散冲击力，不会出现直接散架的情况，出舱轮和转轴的配合采用D型轴连接，转动时不会出现轮体和转轴相对打滑的问题，转轴两端和框板的配合孔做了0.15mm的间隙配合，长期转动也不会出现孔位磨损导致的轮体偏移问题。
