美规插墙式交直流电源适配器结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:644511
  • 美规插墙式交直流电源适配器结构设计
  • 美规插墙式交直流电源适配器结构设计
  • 美规插墙式交直流电源适配器结构设计

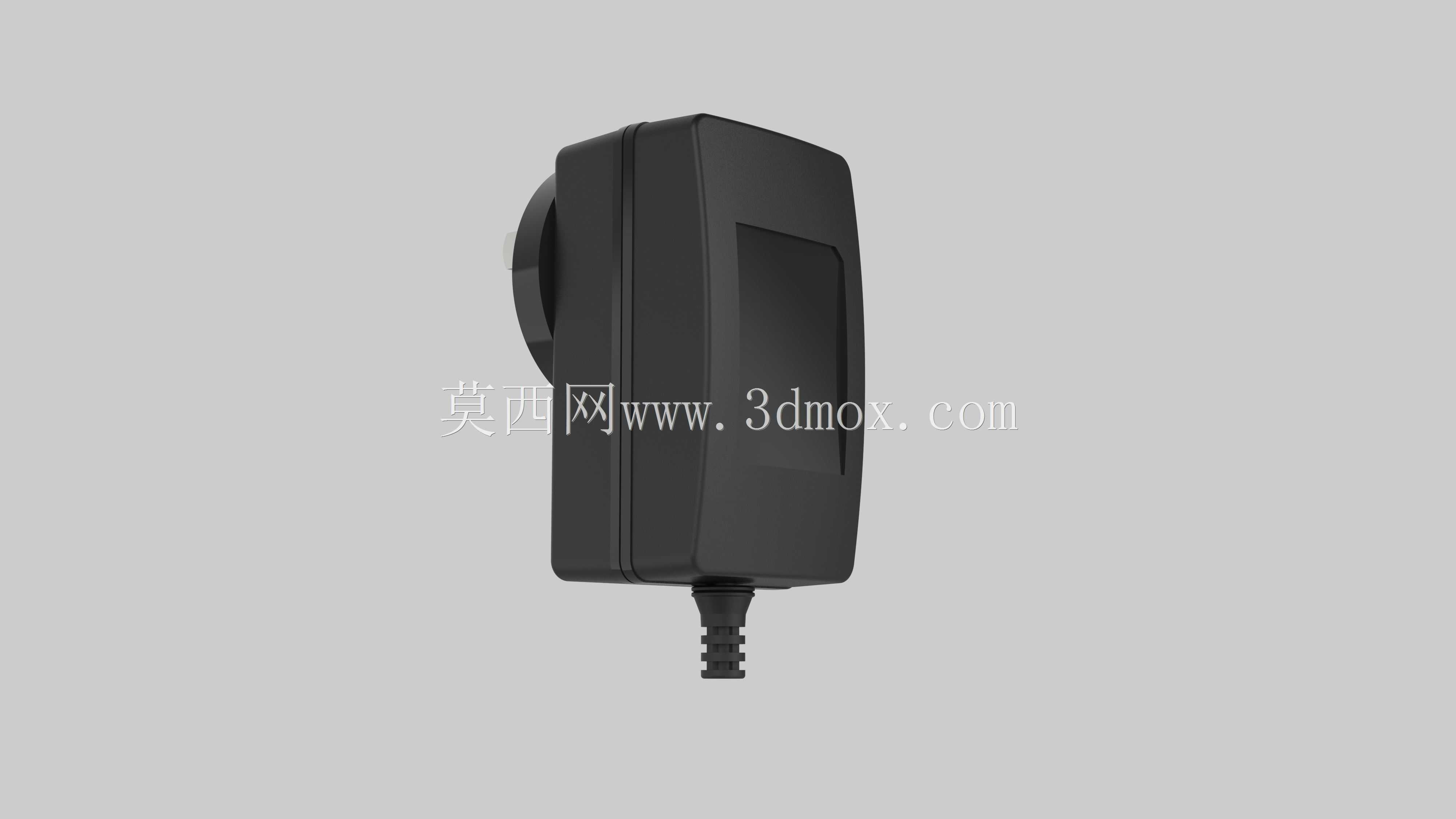

  这款插墙式交直流电源转换装置,是小功率低压电子设备供电体系里应用极广的配套部件,日常能在消费电子、小型通讯终端、家用便携数码设备、桌面小型外设的供电场景中见到它的身影,核心作用是把民用市电回路里的高压交流电,经过整流、降压、稳压处理后,输出符合低压设备工作要求的稳定直流电,替代设备内置的高压供电模块,缩小终端设备的体积与高压安全设计成本。从结构设计逻辑来看,整体采用一体化插墙安装的布局思路,没有额外的输入线材,直接通过壳体上集成的美规两扁插脚完成与墙面市电插座的对接,输出端从壳体底部引出低压直流输出线,这种布局能最大程度减少桌面线材冗余,插装后不会额外占用插座相邻的插孔位,适配常规86型墙面插座、排插的安装间距要求。

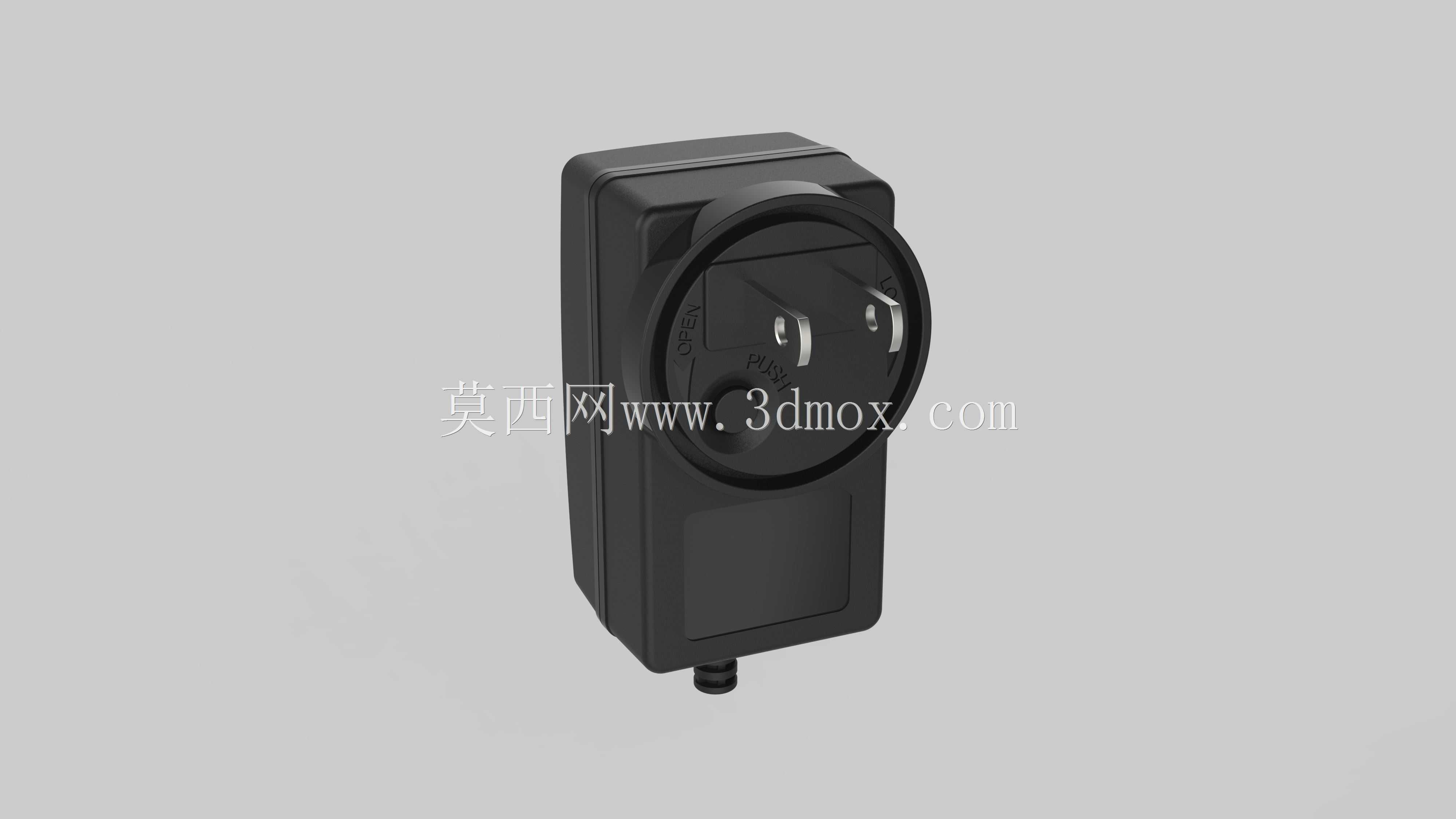

  壳体采用上下扣合的超声波焊接结构,外壳材质选用阻燃级ABS工程塑料,表面做细磨砂晒纹处理,既可以避免日常使用中表面残留指纹划痕,也能满足电气绝缘的安全要求,壳体边缘全部做R1.5以上的圆角过渡,没有尖锐棱角,避免插拔过程中划伤手部。插脚部分采用黄铜镀镍材质,插脚的厚度、间距完全符合美规NEMA 1-15P插座的尺寸规范,插脚与壳体内部的PCB板采用铆接固定方式,能承受至少50N的插拔拉力不会出现松脱,插脚根部设计有一圈凸起的定位挡圈,插入插座后挡圈会贴合插座面板表面,避免插脚过度插入导致壳体内部受力损坏。内部结构分层布局,最靠近插脚的位置是EMI滤波电路模块,依次往后排布整流桥、高频变压器、次级稳压电路与输出滤波电容,

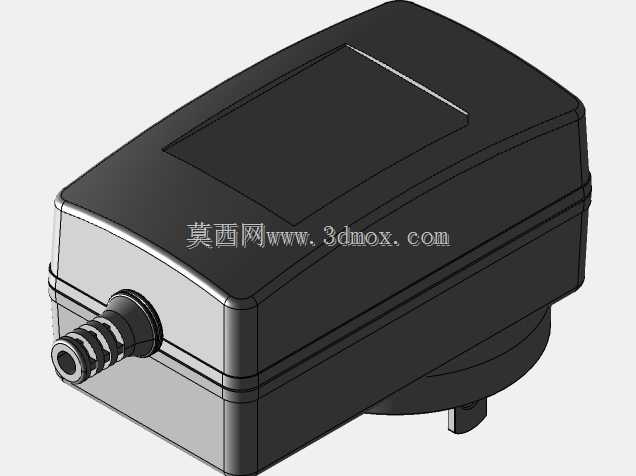

  高低压区域之间设计有绝缘挡墙,满足电气安规的爬电距离要求,避免高压区域与低压输出端出现击穿风险。壳体正面预留了圆形的状态指示灯安装位,工作状态下指示灯可以透出柔光,直观反馈供电是否正常,不会因为亮度过高造成光污染。输出线材的出线位置做了SR防弯折护套,能承受上万次的弯折测试不会出现线芯断裂的问题,适配日常使用中不同出线角度的拉扯场景。从安装边界尺寸来看,整体壳体的长宽高控制在常规插墙电源的通用尺寸区间,厚度方向不会突出墙面过多,插装后不会与墙面的开关、相邻插座部件产生干涉,壳体背面设计有细微的防滑凸点,插拔时手部可以更好的发力,不需要过度用力就能完成插拔操作。在实际选型适配过程中,

  这类结构的电源适配器可以覆盖3W到24W的小功率供电需求,不同输出参数的产品只需要调整内部PCB的元器件参数,外壳模具可以通用,大幅降低了不同规格产品的开模成本。设计过程中需要重点考量插脚的受力强度,因为日常插拔时的外力全部会作用在插脚与壳体的连接位置,如果连接结构强度不足,多次插拔后容易出现插脚歪斜、壳体开裂的问题;另外壳体的散热设计也需要匹配内部功率器件的发热需求,虽然小功率电源的发热量不高,但在密闭壳体内部,还是需要在壳体侧面预留细微的对流缝隙,在不破坏绝缘防护的前提下,让内部热量可以缓慢散出,避免长时间满负载工作时内部温度过高,加速元器件老化。输出端的线材长度可以根据不同应用场景调整,常规配套消费电子的线材长度在1.2米到1.8米之间,足够覆盖桌面设备到墙面插座的距离,不需要额外加延长线。这类一体化插墙结构的电源,相比带输入线的桌面式电源,少了一根AC输入线材,生产组装的工序更少,成本控制更有优势,同时用户使用时也少了一个线材连接节点,降低了接触不良的故障概率。在结构建模过程中,需要重点核对插脚的位置度公差,保证两个插脚的平行度、间距公差控制在0.1mm以内,否则会出现插不进插座或者插入后松动接触不良的问题;上下壳的扣合位需要设计均匀的超声线,保证焊接后壳体接缝均匀,没有明显的错位与缝隙,达到IP40以上的防护等级,阻挡日常环境中的灰尘进入壳体内部。
