便携式圆形批头收纳工具盒结构设计

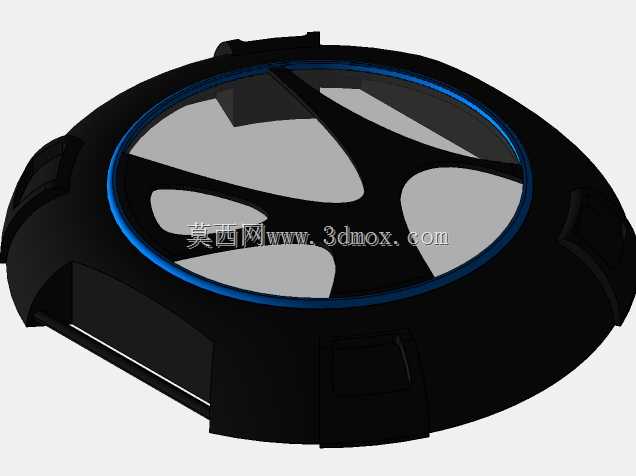

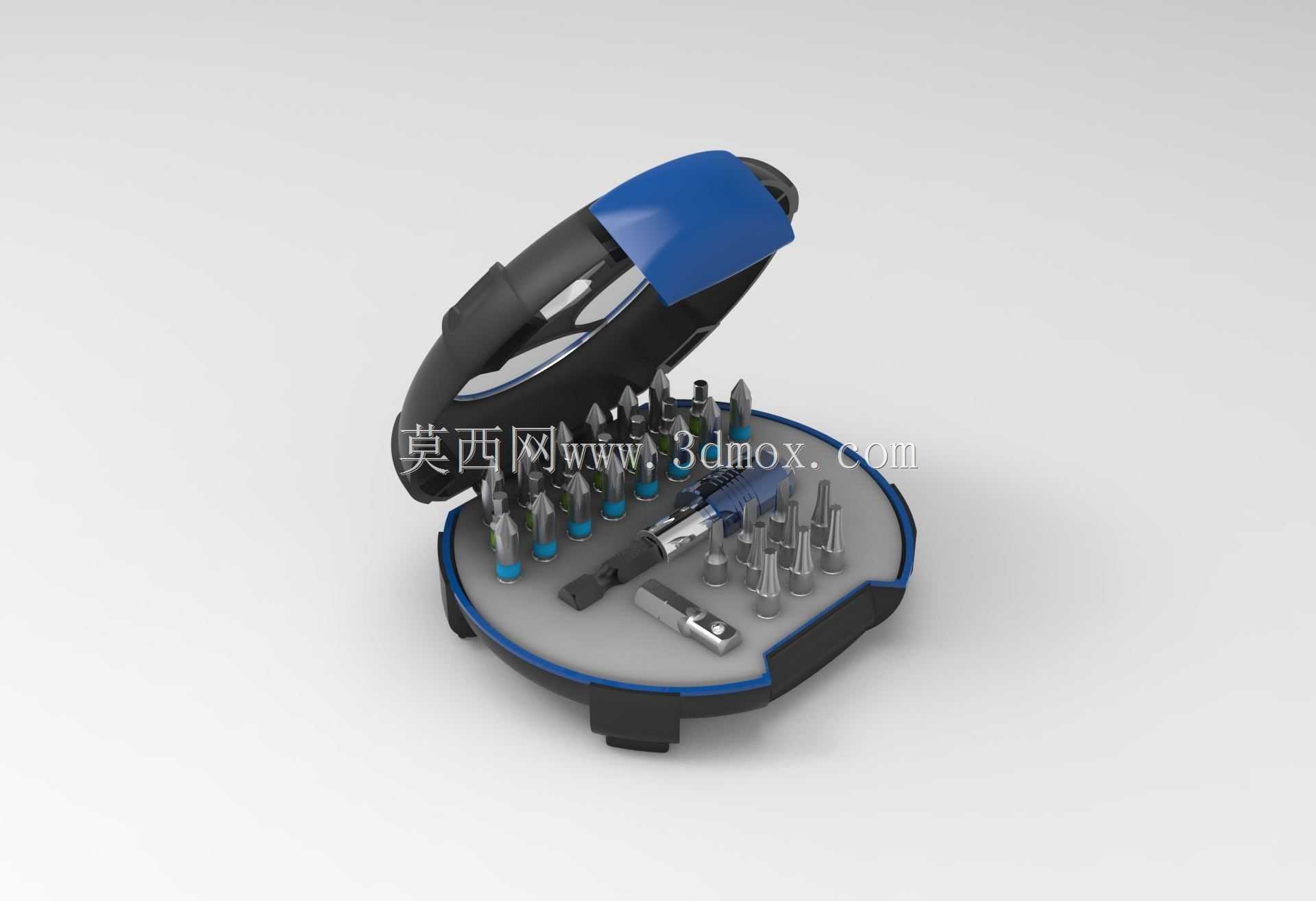

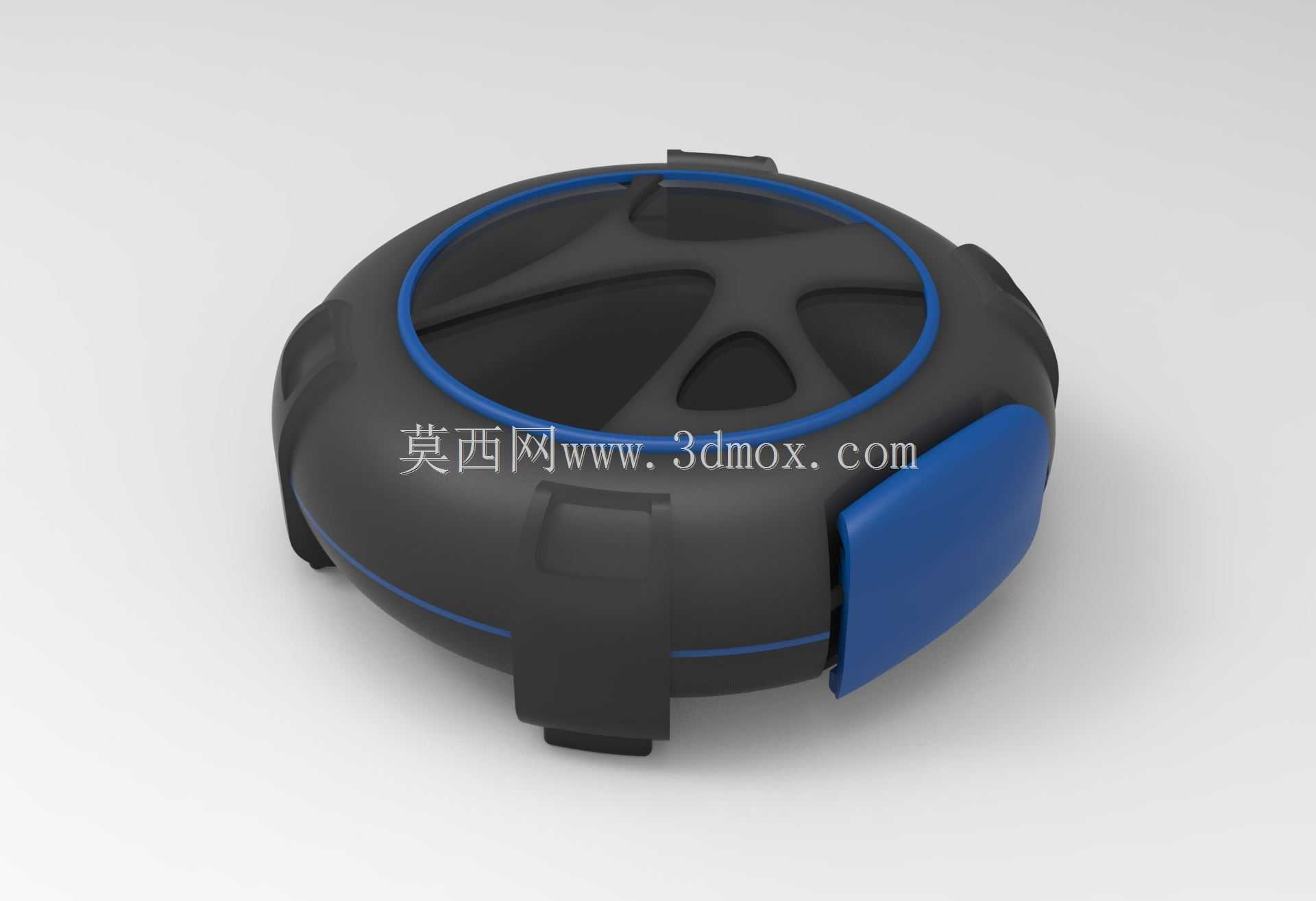

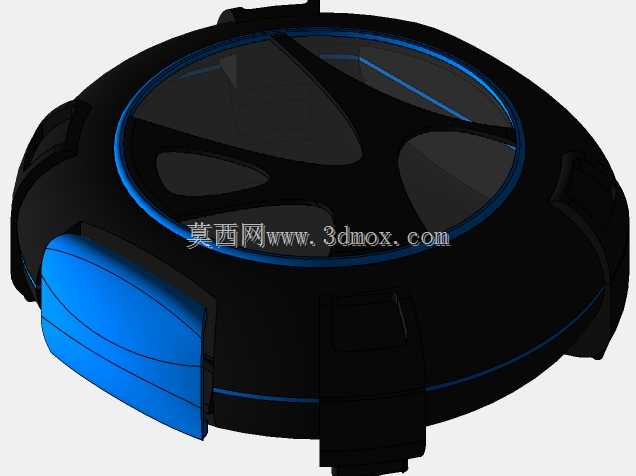

　　这款圆形便携批头收纳工具盒，是面向日常维修、装配作业场景设计的手动工具配套存储载体，在设备维保、家装拆装、电子组装、户外检修等场景中都有很高的适配性，解决了零散批头易丢失、携带不便、取用效率低的实际作业痛点。从结构设计逻辑来看，整体采用扁圆形的壳体布局，这种形态首先是优化了手持携带的握持手感，圆弧边缘没有尖锐棱角，放在工具包、工作服口袋中不会剐蹭其他物品，同时圆形的内部空间可以最大化利用径向排布空间，相比同容积的方形收纳盒，没有边角的空间浪费，能够在更小的整体外径下容纳更多规格的批头。上盖与下壳的连接采用集成式的弹性铰链结构，铰链位置做了内嵌式的让位设计，开合角度可以达到110度左右，完全打开后上盖不会遮挡下壳的批头取放区域，

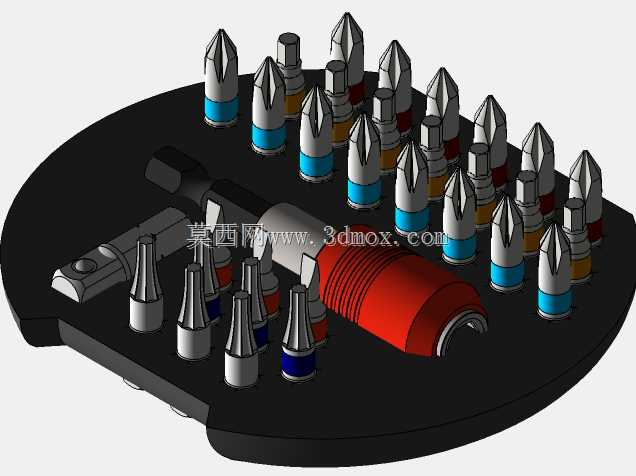

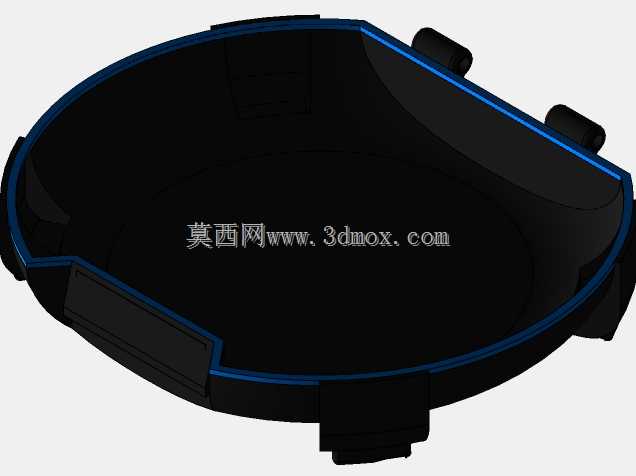

　　同时铰链内置的阻尼结构可以让上盖在任意开合角度保持悬停，不会因为作业台面的轻微晃动出现自动合盖的情况，避免夹手或者碰乱排布好的批头。上盖外侧设计了一体化的弧形提手结构，提手与上盖壳体做了等壁厚的加强筋连接，不需要额外加装金属提手配件，既降低了整体重量，也避免了额外配件脱落的风险，单指即可勾住提手携带转移。下壳内部的批头固定位采用环形阵列排布，每个批头插孔都做了0.1mm的过盈配合设计，插孔内壁有一圈微小的环形凸棱，批头插入后可以依靠橡胶或者塑料本身的弹性卡紧，即使工具盒倒置或者受到轻微颠簸，批头也不会从插孔中脱落，同时插拔的力度控制在单指即可轻松取出的范围，不会出现卡接过紧难以取用的问题。除了常规批头的插孔位，

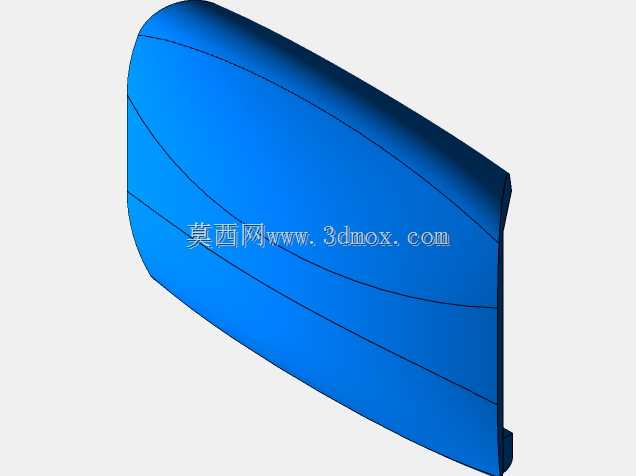

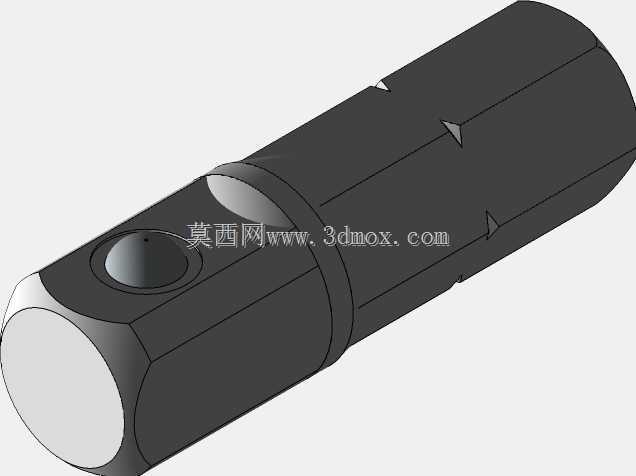

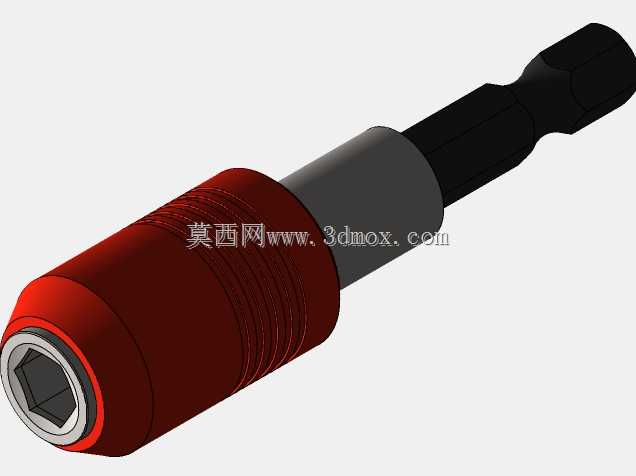

　　在环形阵列的中心区域预留了加长接杆、快速转接头的专用存放位，这个位置的卡槽做了加深设计，可以适配长度更长的接杆配件，不会因为接杆高度超出盒体内部深度导致合盖不严。盒体的开合锁扣设置在与铰链相对的另一侧，采用侧按式的弹性卡扣，卡扣的按压面做了防滑的纹理设计，戴劳保手套操作时也可以轻松按压解锁，锁合状态下卡扣与上盖的扣合量有1.5mm，即使工具盒从1米左右的工作高度意外掉落，也不会出现锁扣脱开、批头散落的情况。盒体底部设计了三个均匀分布的橡胶防滑脚垫，脚垫嵌入下壳的预留沉孔中，放置在金属工作台面、光滑瓷砖面上时不会轻易滑动，作业过程中碰触到盒体也不会移位。从尺寸边界来看，整体外径控制在120mm左右，闭合后的整体厚度不超过45mm，这个尺寸刚好可以放入大多数电工、机修工的随身工具包侧袋，不会占用过多的工具存放空间，整体重量控制在150g以内（不含内部批头及配件），长时间随身携带不会有明显的负重感。设计过程中针对壳体的壁厚做了反复的优化，主体壳体壁厚统一为2.5mm，在铰链、锁扣、提手这些受力集中的位置，局部加厚到3.5mm并做了圆弧过渡，避免应力集中导致的部件断裂，同时在壳体内侧对应每个批头插孔的位置，都做了放射状的加强筋，既提升了下壳的整体结构强度，也不会过多增加材料用量。盒体的配色采用蓝黑撞色的设计，蓝色部分作为功能区域的标识，比如锁扣按键、提手、盒身边缘的装饰条都采用蓝色，在杂乱的工具堆里可以快速识别到这个收纳盒，提升取用效率。

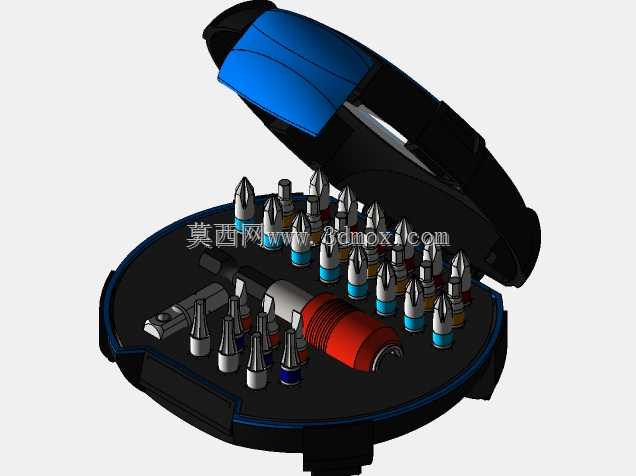

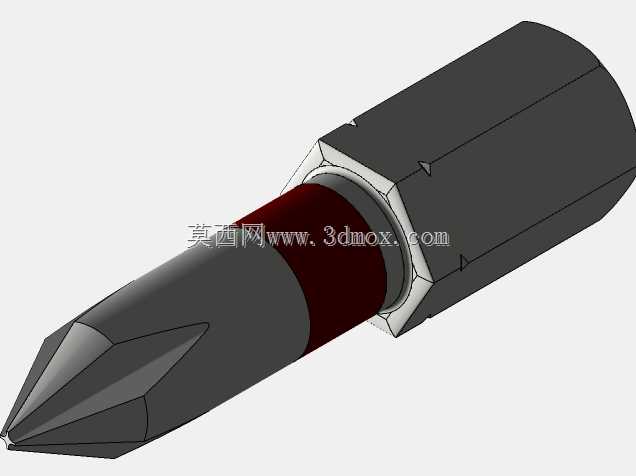

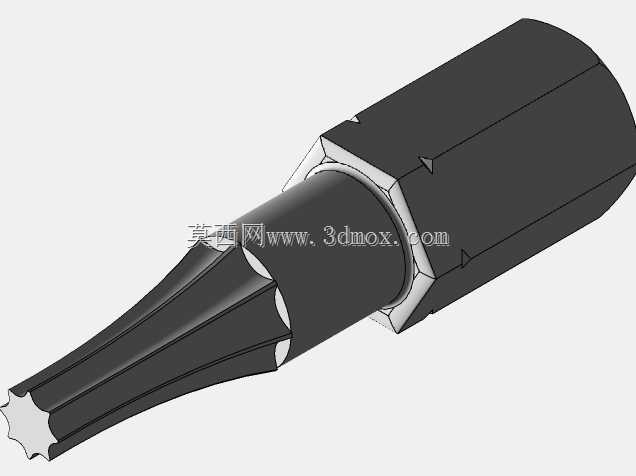

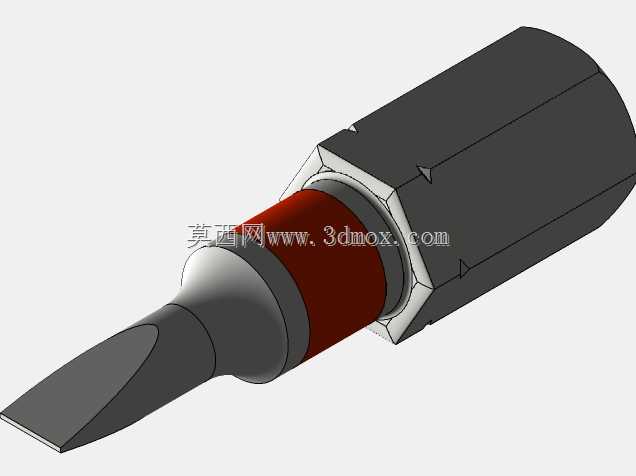

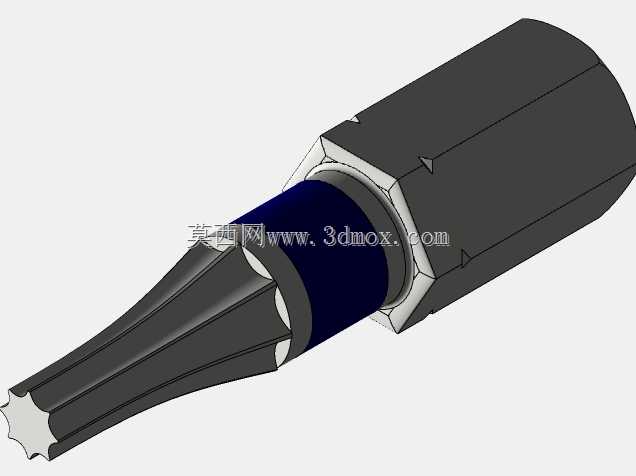

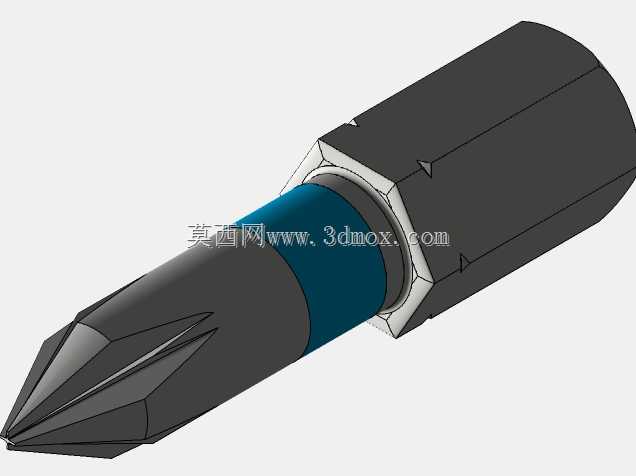

　　内部的批头排布按照批头类型、常用频率做了分区，靠近锁扣一侧的位置放置最常用的十字、一字批头，靠近铰链的位置放置内六角、梅花等特殊规格批头，作业时不需要翻找所有插孔，按照使用习惯即可快速拿到需要的批头。上盖的内侧没有做多余的结构，保持平整的内表面，合盖后上盖内表面与批头顶端之间预留了2mm的安全间隙，不会因为批头插入深度的公差问题，导致合盖时批头顶到上盖内表面，造成盒体无法完全闭合或者批头被顶出插孔的问题。针对不同使用场景的适配性，这款收纳盒的结构也预留了一定的扩展空间，比如中心的接杆存放位可以根据需求更换为小型螺丝刀手柄的存放位，不需要修改整体壳体模具，只需要调整内部卡槽的镶件即可适配不同配置的工具套装，降低了衍生型号的开模成本。在实际作业过程中，这种圆形收纳盒相比传统的长条状批头收纳条，优势在于可以平放在台面上，所有批头都呈现在视野范围内，不需要来回翻找，同时闭合后整体是封闭结构，车间内的铁屑、灰尘、切削液不会进入盒体内部污染批头，延长批头的防锈保存周期。
