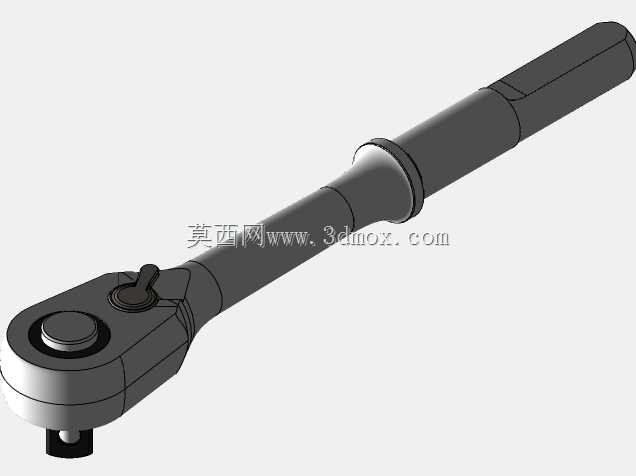

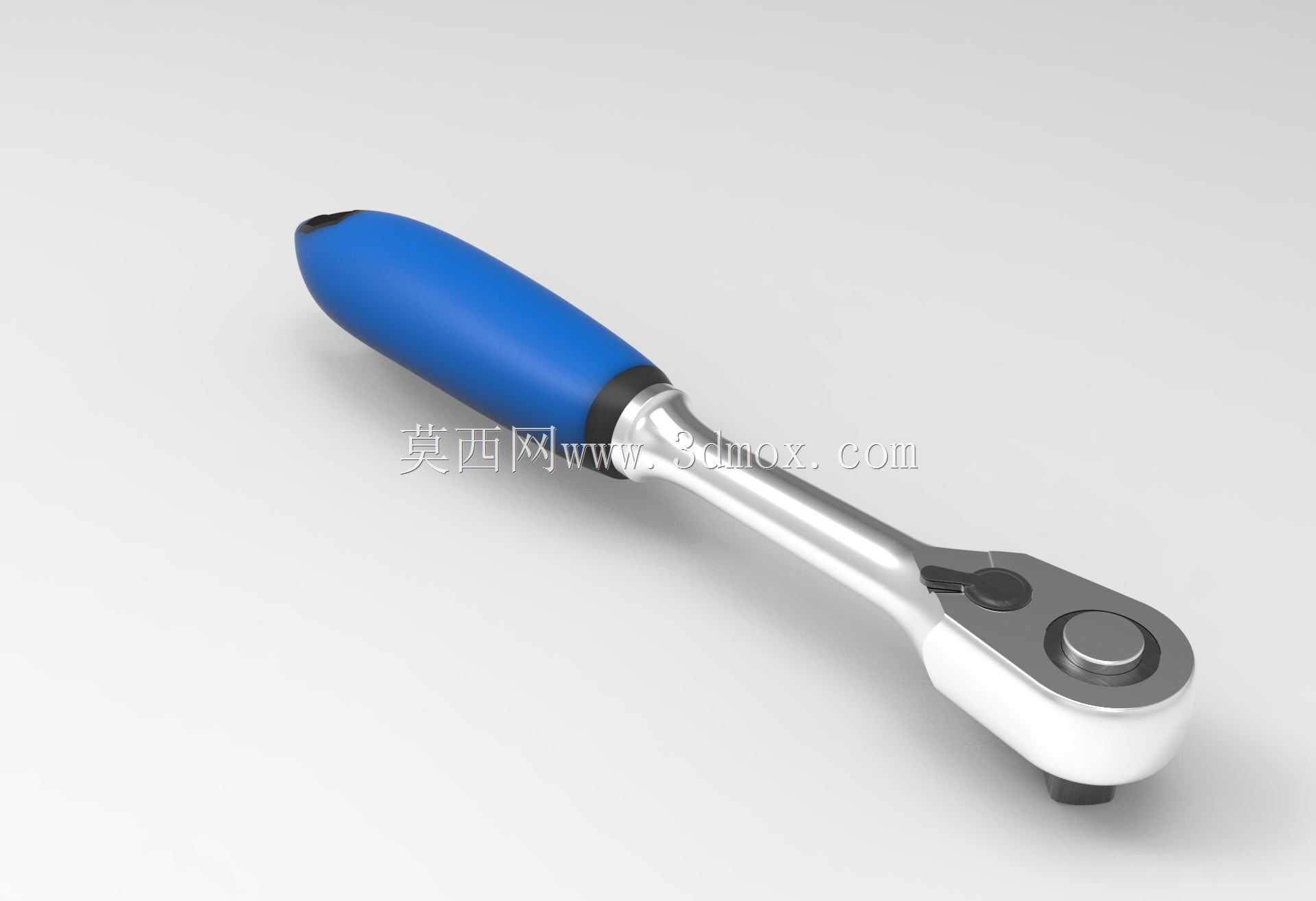

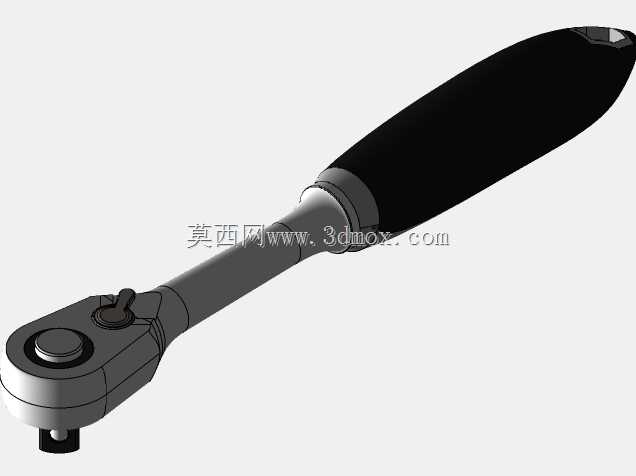

快脱式蓝柄棘轮快速扳手三维结构

　　这款棘轮扳手的结构设计完全围绕高频拆装场景的操作痛点展开，在机修工位、汽车维保流水线、家电装配线、五金加工组装工位这类需要反复松紧紧固件的场景里，普通开口扳手需要反复脱开套头调整角度，狭窄操作空间里甚至无法完成整圈转动，棘轮结构的单向锁止特性刚好解决这个问题，正向转动时带动套筒输出扭矩，反向转动时棘爪滑过棘轮齿面空转，不需要将套筒从螺栓上脱开就能连续完成拧动动作，单工位操作效率能比普通扳手提升60%以上。从结构细节来看，手柄部分采用双色包胶设计，内部是高强度尼龙加玻纤的硬芯作为承力主体，保证扭矩传递时的刚性不会出现形变弯折，外部包覆的软胶层做了贴合手掌指腹的曲面弧度，长时间握持施力不会出现硌手的问题，手柄尾端做了圆弧收窄加挂孔设计，

　　既可以挂在工具架上归类存放，也能在高空作业时系安全绳防止工具坠落。棘轮头部采用铬钒钢锻压成型的核心棘轮副，棘爪采用双齿啮合设计，相比单棘爪结构能承受更大的冲击扭矩，不会因为突然加力出现棘齿崩断的问题，头部侧面的拨片可以快速切换正反转向，不需要将扳手从螺栓上取下就能切换松紧操作，头部的快脱按钮按下后可以快速弹出锁定的套筒，更换不同规格套筒的时间比传统插销式结构缩短80%，适配1/4英寸、3/8英寸、1/2英寸等通用规格的标准套筒，覆盖从M3到M24常用紧固件的拆装需求。建模过程中严格遵循手动工具的人机工程尺寸规范，整体长度控制在200mm区间，手柄直径在握持段保持32mm的最优握持尺寸，头部外径控制在36mm以内，保证在发动机舱、

　　设备框架缝隙这类狭窄空间里也能顺利伸入操作，不会因为头部尺寸过大出现干涉。棘轮头部和手柄的连接段做了15度的弯折角度，这个角度是经过大量实操验证的最优值，在平面工位操作时手柄能和工件表面留出足够的握持间隙，不需要额外垫高手指就能完成施力，同时弯折段做了加厚过渡处理，避免扭矩集中在连接位置出现断裂风险。结构设计上还考虑了长期使用的维护需求，棘轮头部的端盖采用可拆卸式卡簧固定，日常使用进灰或者进油污后，可以拆开端盖取出棘爪和弹簧进行清理润滑，不需要整体报废更换，相比一体式密封结构的棘轮扳手使用寿命能延长两倍以上。所有配合面的尺寸公差都按照五金工具的行业标准设定，棘轮和棘爪的啮合间隙控制在0.02mm以内，既保证反向空转时没有卡顿感，

　　也不会因为间隙过大出现拧动时的旷量，避免输出扭矩时出现冲击损伤棘齿。套筒连接位的钢珠锁定结构做了深度优化，钢珠的弹出高度控制在0.8mm，既可以牢牢卡住套筒的定位孔不会脱落，也能在按下快脱按钮时顺利回缩，不会出现套筒卡滞无法取下的问题。手柄的包胶层和内部硬芯采用嵌入式结合设计，硬芯表面做了多道环形凹槽，包胶注塑时胶料填入凹槽形成机械咬合，长期使用不会出现胶层和硬芯脱开打滑的问题，即使手上沾有机油或者清洗剂，握持时也能保持足够的摩擦力不会脱手。
