墙插式AC-DC电源适配器结构设计

　　日常接触的各类小型数码、通讯外设供电场景里，墙插式交直流适配器是覆盖范围极广的供电部件，从家用路由器、光猫这类固定安装的通讯终端，到小型桌面音箱、便携数码外设，再到部分低功率工业传感节点的外接供电，都能见到这类结构的产品。这类适配器的核心作用是把民用市电的交流输入，转换为电子设备所需的稳定低压直流输出，同时在结构上满足直接插装在墙面插座、插排上的使用需求，不需要额外的输入线连接墙体插座，减少桌面布线的杂乱感。

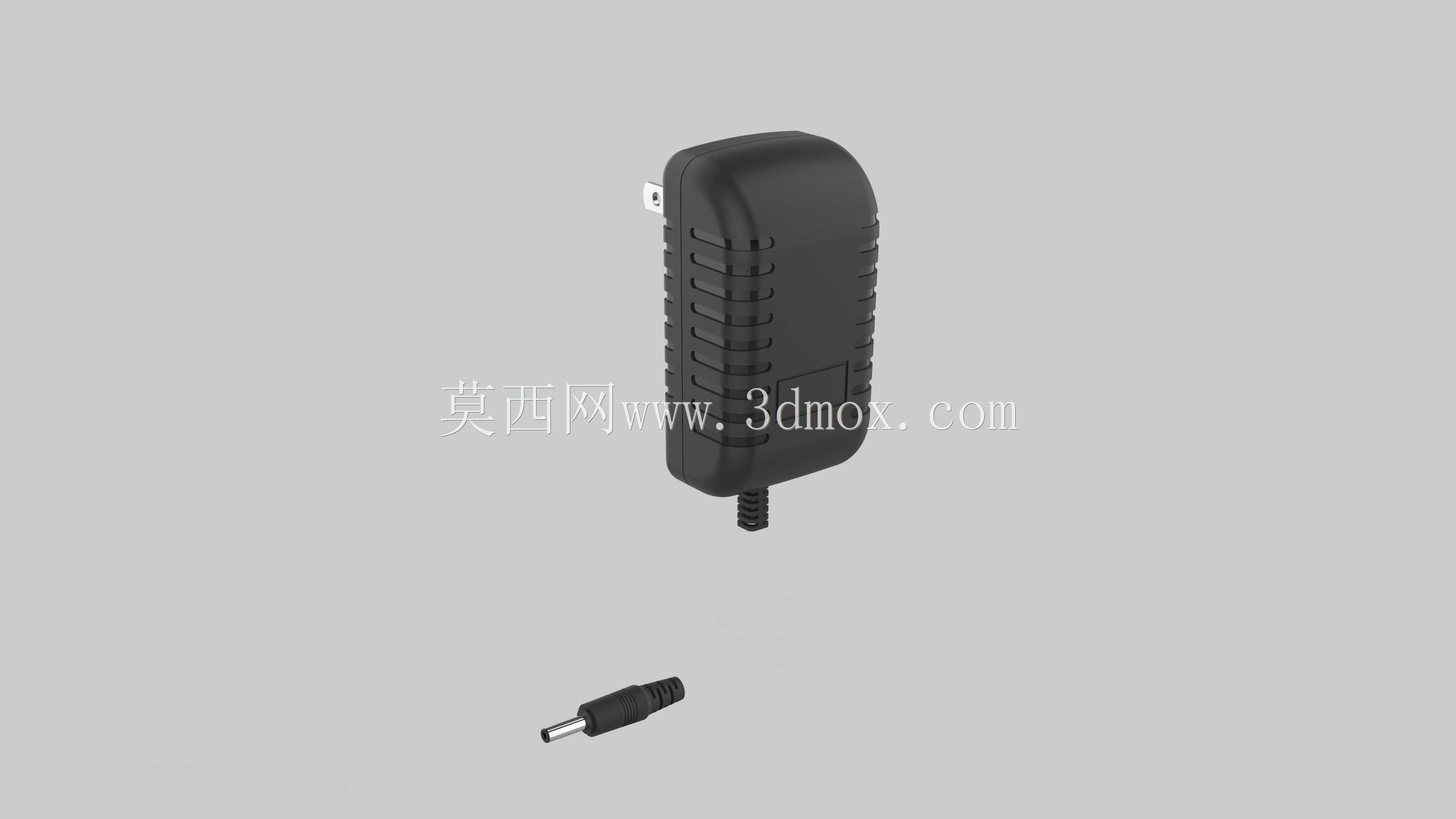

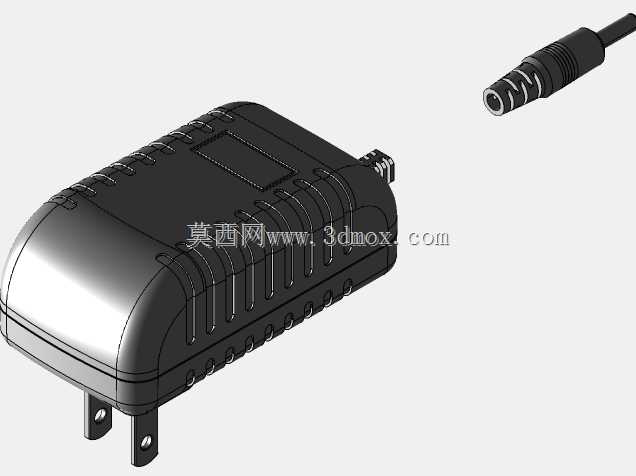

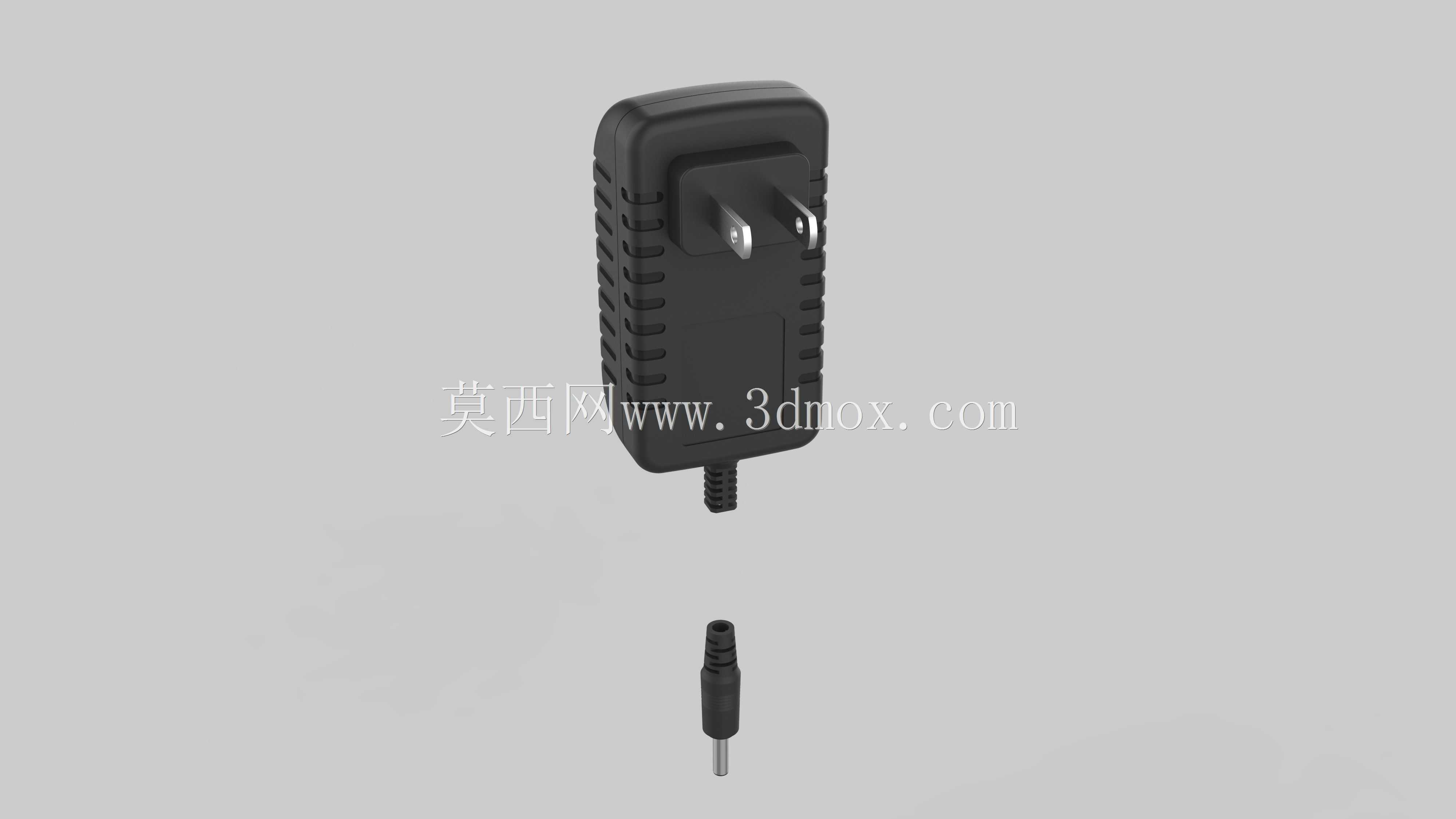

　　从结构设计的角度看，这类直插式适配器首先要平衡内部电路排布空间与外部插装的干涉边界。插脚采用国标两扁插结构，插脚的伸出长度、中心距严格遵循家用插座的通用尺寸规范，保证插入墙面插座或常规插排时，插脚与插座铜片的接触长度足够，不会出现接触不良、松脱的问题，同时插脚根部与壳体的衔接位置做了限位台阶，避免插脚受侧向力时出现歪斜，导致内部电路焊点受力开裂。壳体采用上下扣合的超声波焊接结构，接缝位置沿壳体周圈布置，既可以保证装配后壳体的接缝均匀，也能满足日常使用的防尘、防意外泼溅的防护需求，壳体表面的竖向防滑筋条，一方面是插拔时增加手指与壳体的摩擦力，方便用户施力插拔，另一方面筋条结构也能增加壳体的结构强度，减少跌落时壳体开裂的概率。

　　输出端采用DC直头出线结构，出线位置做了防弯折的应力释放护套，护套采用软质PVC材质，从壳体出线口位置逐渐变径过渡到线材外径，日常使用中线材反复弯折时，应力会分散在护套的渐变段上，避免线材根部因为反复弯折出现铜丝断裂、外皮破损的问题。内部电路的排布上，高压侧与低压侧会通过隔离槽做物理分隔，满足安规设计的爬电距离要求，高压区域靠近插脚侧布置，减少高压走线的长度，低压侧靠近出线口位置，高低压区域之间的隔离挡板与壳体一体注塑成型，不需要额外加装绝缘片就能满足安规间距要求，同时也能简化装配流程，减少生产时的零部件数量。

　　外形尺寸的设计上，这类6W级别的适配器壳体宽度控制在常规插排的单个插孔间距范围内，插装在多联插排上时，不会遮挡相邻的插孔，避免因为适配器体积过大挤占其他插孔的使用空间。壳体的厚度方向做了圆弧过渡，没有尖锐的棱角，插在墙面低位插座时，即使人员经过剐蹭也不会出现磕碰划伤的问题。壳体表面采用细磨砂纹理处理，既不容易残留指纹和污渍，长期使用后也不会因为表面磨损出现明显的亮痕，保持外观的一致性。

　　实际使用场景中，这类适配器需要长期处于带电工作状态，因此壳体上的散热槽布置在壳体两侧的非正对墙面的位置，插装在墙面插座上时，散热槽不会被墙面遮挡，内部电路工作产生的热量可以通过散热槽形成的空气对流自然散出，不需要额外加装散热风扇，完全依靠自然对流满足长期工作的散热需求，避免风扇带来的噪音和寿命问题。散热槽的缝隙宽度控制在安全范围内，既保证空气流通，也能避免日常使用中细小的金属异物误插入壳体内部接触电路，造成短路风险。

　　插脚与内部电路板的连接采用铆接结构，而不是直接焊接在电路板上，插脚受到外力时，铆接结构可以吸收部分形变应力，避免应力直接传递到电路板焊点上，导致焊点脱焊、电路板铜箔脱落的问题。输出线材的线芯采用多股细铜丝绞合结构，兼顾导电性能和耐弯折性能，线芯外层的绝缘层采用耐温阻燃材质，即使内部电路出现异常温升，也不会出现绝缘层融化、起火的风险。

　　从装配流程的角度看，壳体内部设置了多个定位柱，电路板装配时可以直接卡在定位柱上，不需要打螺丝就能固定电路板的位置，减少装配工序，同时定位柱也能把电路板与壳体内壁之间留出足够的安全间隙，避免电路板上的元器件与壳体内壁直接接触，出现绝缘风险。上下壳扣合位置设置了定位止口，扣合时可以自动对齐，不会出现上下壳错位的问题，超声波焊接后接缝的一致性好，不需要额外做打磨、补缝处理。

　　这类适配器的设计不需要追求极致的体积压缩，而是在满足安规要求、散热需求、结构强度的前提下，平衡生产装配的便利性和使用的可靠性，毕竟这类产品属于长期通电工作的部件，可靠性远比极致的小巧外观更重要。日常选型时，这类直插式结构更适合固定安装、不需要频繁移动的设备供电，相比带输入线的适配器，它不需要额外占用桌面空间，插装后整体贴合墙面或插排表面，布线更整洁。
