尼龙材质电源转接适配器结构设计

　　在通讯基站配套、户外工业通讯设备布线场景中，不同规格的电源接口对接一直是现场施工、设备改造环节的常见痛点，这款尼龙材质的电源转接适配器，正是针对MS系列电源接口与1-3/8 16-18UNEF规格接口的对接需求开发的结构件。从实际使用场景来看，这类转接件多用于户外机柜内部电源模块接驳、临时通讯站点电源线路扩展、老旧通讯设备电源接口改造等工况，尼龙材质的选用本身就适配了这类场景的需求：相比金属转接件，尼龙件自重更轻，绝缘性能优异，不会在机柜内部造成意外导通风险，同时具备不错的耐候性，能够应对户外柜内一定范围的温湿度变化，抗轻度腐蚀，满足长期使用的稳定性要求。

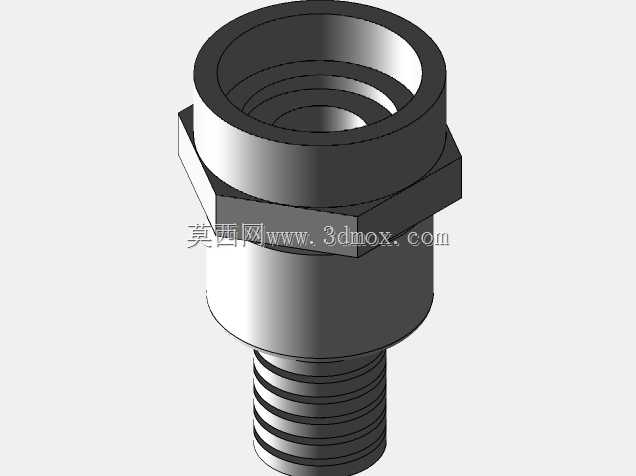

　　从结构设计逻辑来看，这款转接件采用了两端异径螺纹加中部六角拧动位的经典布局，没有多余的冗余结构，完全围绕快速可靠对接的核心需求设计。一端为适配MS20、MS22IU系列接口的内螺纹承口，内部做了多层阶梯限位结构，安装时公端接头插入后可以抵靠在阶梯台面上，避免过度拧入造成螺纹损伤或者内部触件错位，承口内壁的螺纹公差按照通讯电源接头的通用配合精度设计，既保证拧入时的顺畅度，又能在拧紧后提供足够的抱紧力，避免设备运行过程中受振动影响出现松脱。另一端为外螺纹结构，匹配1-3/8 16-18UNEF的螺纹规格，适配3-8尺寸的对应接口，外螺纹段的长度经过核算，刚好满足标准接口的拧入深度要求，不会出现拧入过深顶坏内部结构，或是拧入深度不足导致连接松动、防护等级不达标的问题。

　　中部的六角结构是专门为安装操作设计的受力位，六角的对边尺寸按照常用扳手的规格匹配，现场施工时不管是使用活动扳手还是对应规格的开口扳手，都能可靠卡合受力，不会出现打滑拧毛边角的情况，六角结构的厚度也做了优化，既保证拧动时能承受足够的扭矩不会断裂，又不会过度占用安装空间，在机柜内部布线密集、操作空间狭小的场景下，也能顺利完成拧装操作。整体外形的过渡位置全部做了圆角处理，没有尖锐的棱角，一方面是避免安装时划伤施工人员的手部或是破坏线缆的绝缘层，另一方面也能减少应力集中，提升尼龙件的结构强度，避免在拧紧受力或者温度变化时出现开裂的问题。

　　从安装边界尺寸来看，这款转接件的最大外径位于中部六角位置，整体轴向长度控制得十分紧凑，安装完成后不会在接口位置突出过多长度，不会挤占机柜内部的布线空间，对于内部空间紧张的小型通讯设备、壁挂式通讯终端来说十分友好。两端接口的同轴度在建模时做了严格的公差约束，保证对接完成后两侧的电源触点能够精准对中，不会出现偏载导致的接触电阻过大、发热异常的问题。尼龙材质的选用也兼顾了成本与性能，相比黄铜、不锈钢材质的同类转接件，尼龙件的加工成本更低，自重仅为金属件的几分之一，批量应用在大型通讯站点建设项目中时，能够有效降低整体物料成本，同时绝缘特性也省去了额外增加绝缘衬套的工序，提升现场安装的效率。

　　在实际选型应用时，需要注意这款转接件的适配螺纹规格，确认两端对接的接口分别匹配MS系列对应规格与1-3/8 16-18UNEF规格，避免出现螺纹不匹配无法安装的问题。由于采用尼龙材质，其拧紧扭矩需要控制在合理范围内，相比金属接头要适当降低拧紧力矩，避免过大的扭矩造成螺纹滑牙或者六角部位开裂。这款转接件的结构没有设置额外的密封圈槽，主要应用在机柜内部、设备舱内部等无直接淋水的场景，如果是户外暴露的接口使用，还需要额外搭配防水胶带或者密封垫圈来提升防护等级。从建模细节来看，所有螺纹特征都按照标准牙型绘制，六角部位的棱边做了微小的倒角处理，两端的端口位置也做了导入倒角，方便对接时快速对准螺纹，不会出现错牙、卡滞的问题，内部的阶梯孔尺寸完全匹配对应公端接头的插入深度，保证对接后电气间隙满足安全规范要求，不会出现爬电距离不足的安全隐患。
