剖分式滑动轴承座三维结构设计

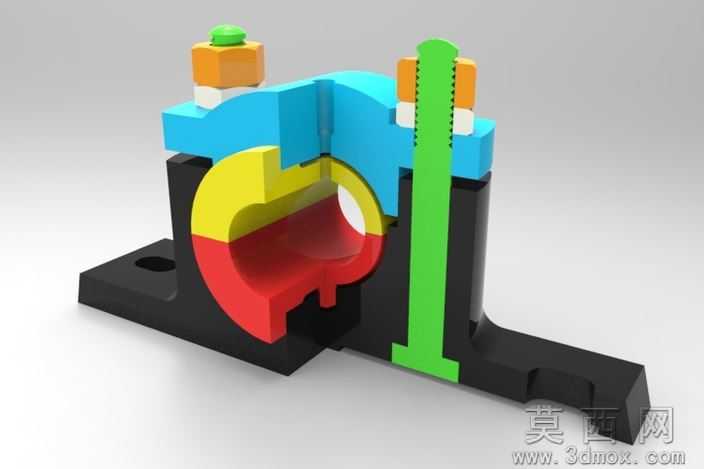

本作品为剖分式轴承座的三维参数化建模成果，建模过程中严格遵循机械设计标准中剖分式轴承座的结构规范，先通过草图绘制完成底座安装板、轴承座主体、轴承盖的轮廓线绘制，利用拉伸、切除等基础特征完成主体结构的搭建，再对安装孔、螺栓过孔、油槽等细节结构进行精细化处理，保证各部分尺寸的配合公差符合通用机械零部件的装配要求。渲染阶段采用多色分部件材质区分的方式，将底座设置为哑光黑色金属材质，轴承座下半部分设置为红色哑光工程材质，上半轴承盖设置为亮蓝色工程塑料质感材质，连接螺栓分别采用橙色、绿色的高饱和度亮色区分不同规格的紧固件，既清晰展示了剖分式结构的拆分逻辑，也让各部件的装配关系一目了然，无需额外标注即可快速识别不同功能的结构件。结构设计上，该剖分式轴承座采用上下对开的分体式结构，底座带有两个长圆形安装孔，可适配一定范围内的安装位置调整，轴承座与轴承盖通过两根贯穿式螺栓实现锁紧固定，能够在不拆卸轴端其他零部件的情况下完成轴承的安装、拆卸与维护，大幅降低了设备检修的工作量。设计思路围绕通用传动场景的轴承支撑需求展开，重点优化了轴承座的受力结构，底座的支撑筋与安装板采用一体化过渡设计，避免应力集中导致的结构断裂，轴承内孔的圆弧面经过平滑处理，保证与轴承外圈的贴合度，同时预留了润滑介质的流通空间，满足长期运转的润滑需求。建模过程中对所有配合面进行了干涉检查，确保螺栓、轴承、轴承座、轴承盖之间不存在装配干涉，各部件的拆装路径清晰合理，既可以作为机械设计教学的演示模型，也可直接用于非标设备的轴承支撑结构选型参考，完整还原了工业常用剖分式轴承座的全部结构特征与装配逻辑。
