剖分式重型机械轴承座结构设计

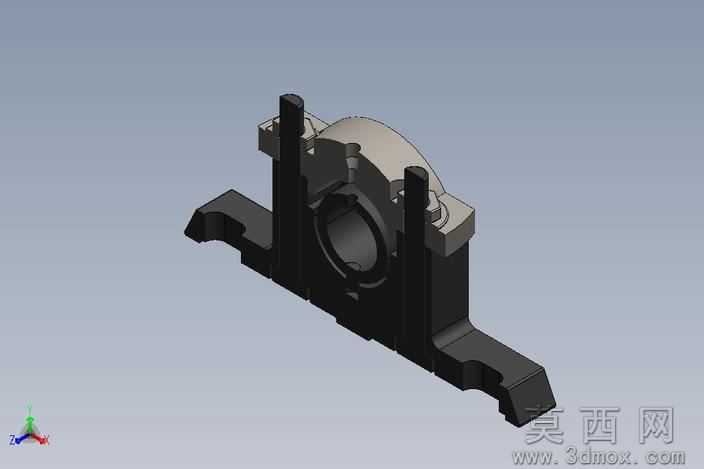

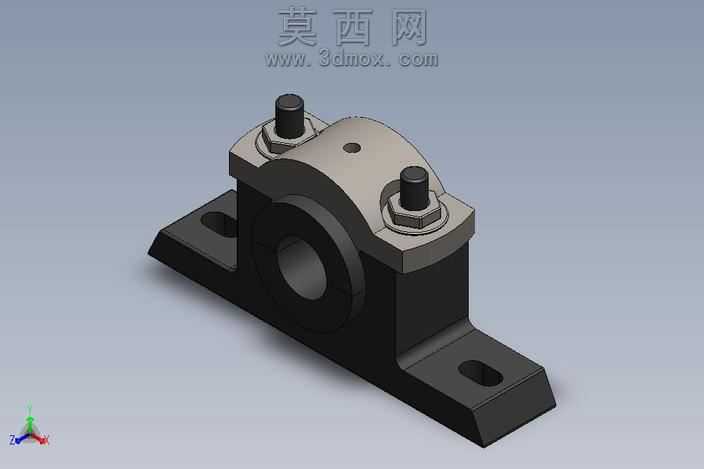

该剖分式轴承座采用三维参数化建模方式完成整体设计，建模过程中先以基准轴、基准面搭建核心定位体系，优先完成轴承安装内孔的同轴度约束，确保后续装配时轴承外圈可实现无卡滞的精准配合。整体结构采用上下剖分的分体式设计，上下座体结合面设置定位销孔结构，可在装配时快速完成对位，避免安装错位导致的轴承偏磨问题；两侧延伸出的安装脚设置沉头螺栓孔，可通过紧固件将轴承座整体固定在设备安装基座上，安装脚与座体主体采用大圆角过渡结构，有效降低应力集中系数，提升重载工况下的结构强度。建模时对座体的壁厚做了均匀化处理，既保证整体刚性满足承载要求，又避免不必要的材料冗余，适配铸造工艺的成型需求，减少后续加工余量。材质分配上，座体主体采用灰铸铁材质参数，表面做哑光发黑的质感处理，上下座体连接螺栓采用标准件库调用的外六角螺栓模型，金属表面做镀锌亮面质感区分，轴承安装内孔区域做精加工的金属光泽处理，清晰区分不同功能区域的加工精度差异。渲染阶段采用柔和的工业环境光，搭配定向补光突出结构的轮廓层次，将剖分面、安装孔、定位结构等关键设计点清晰呈现，同时保留三维坐标系标识方便查看模型的空间方位。设计过程中充分考虑了轴承的拆装便利性，剖分式结构无需拆卸轴端的其他传动部件即可完成轴承的更换维护，大幅降低设备后期运维的工作量，整体结构适配中等载荷的传动场景，可广泛应用于输送机、减速机等通用机械设备的传动轴支撑部位，建模时所有配合尺寸均遵循通用机械设计标准，可直接导出工程图用于生产加工参考。
